製品説明:

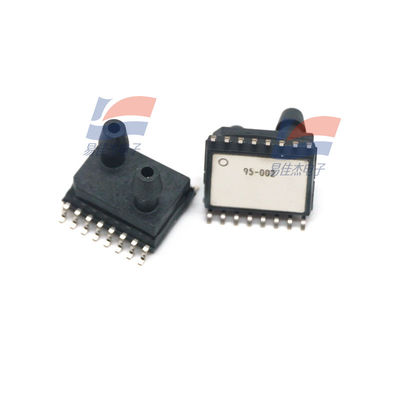

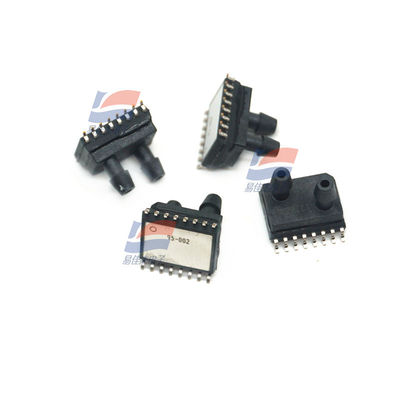

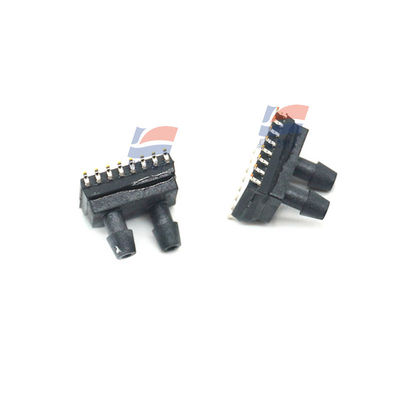

YJJ SM9541-140C-S-C-3-S圧力センサーは医療用透析装置に使用されます

特徴:

麻酔器の呼吸パラメータの検出は、従来の人工呼吸モードに限定されており、麻酔器の重要なコンポーネントである圧力センサーの選択は非常に重要です。

麻酔器の場合、患者の吸気と呼気、および気流に供給されるガスを正確に測定するために、圧力検知部分は非常に高感度である必要があります。したがって、非常に低いレートでの差圧または気流を検出できるセンサーを選択する必要があります。センサーは、患者の呼吸のピーク、または吸気と呼気の間の転換点を測定できる必要があります。圧力、気流、および媒体の要件が決定されたら、総誤差帯域幅を含む精度と安定性の要件を考慮する必要があります。小型化、美しさ、携帯性の設計要因を考慮してください。特にCPAP（持続陽圧呼吸）アプリケーションでは、製品性能を患者の呼吸パターンに合わせるために、顧客校正も考慮される場合があります。

麻酔器では、SM9541圧力センサーを使用して、呼気速度、吸気速度、呼気圧、吸気圧、PEEPを測定できます。SM9541シリーズは、セラミック基板に取り付けられた高安定性ピエゾ抵抗圧力センサーチップです。セラミック基板上の薄膜抵抗を使用して、ゼロ補正、ゼロ温度補償、および感度温度補償を行います。定電圧源で駆動されます。

SM9541シリーズは、セラミック基板に取り付けられた高安定性ピエゾ抵抗圧力センサーチップです。セラミック基板上の薄膜抵抗を使用して、ゼロ補正、ゼロ温度補償、および感度温度補償を行います。定電圧源で駆動されます。SM9541はI2Cデータ読み取りをサポートし、4MHzのボーレートを設定できます。

1) マイクロ圧力範囲：250pxH2O、500pxH2O、1000pxH2O、2500pxH2O

2) 広い温度補償範囲：-5℃から65℃

3) 精度：±1%

4) ゼロ点校正と温度補償

5) 高性能で安定したシリコンチップパッケージ

6) 大気圧と差圧の両方をサポート

7) I2C圧力出力値：1638～14745

SM9541圧力センサーのインターフェースはI2Cであり、必要なのは2つの4.7kΩのみです。電源ピンには0.1uFのフィルタコンデンサが必要です。
