YJJ XFPM-050KPG XFPM-050KPGR 産業オートメーション計装用圧力センサー

製品の説明：

YJJ XFPM-050KPG XFPM-050KPGR 産業オートメーション計装用圧力センサー

特徴：

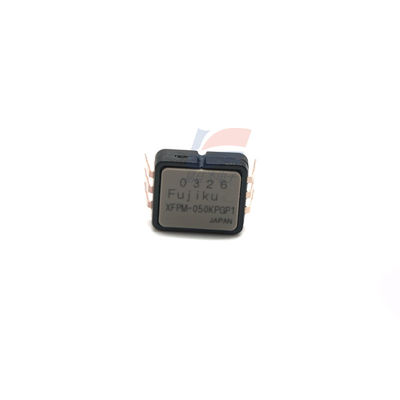

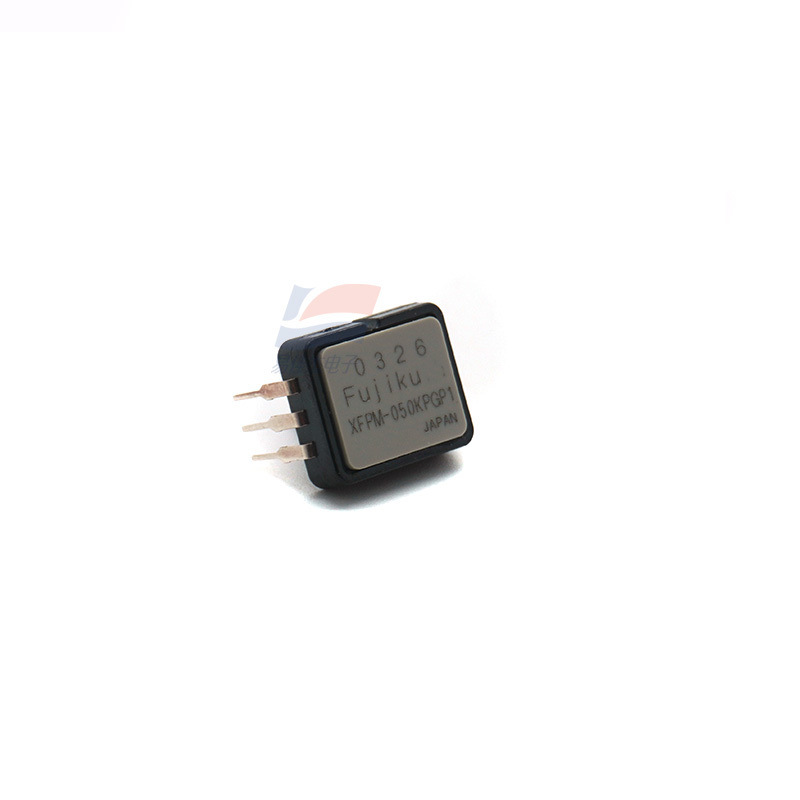

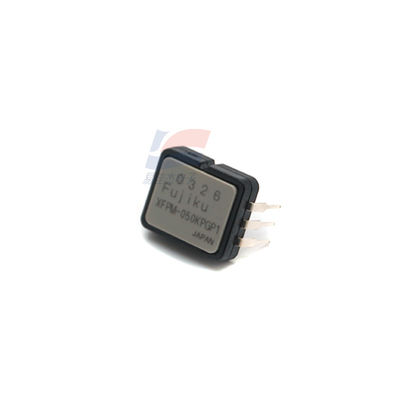

XFPM-050KPGは、富士倉が製造した高精度ピエゾ抵抗型圧力センサーです。低消費電力と幅広い温度適応性を特徴とし、産業制御、医療機器、その他のシナリオで広く使用されています。以下に、このセンサーの詳細なパラメータ説明と使用方法を紹介します。
I. コアパラメータの説明
(1) 基本性能パラメータ
測定範囲：0〜7.25 psi（約0〜50 kPa）、マイクロ圧力測定カテゴリに属し、ゲージ圧感知モードです。
精度関連：全体精度±1.5% FS（フルスケール）、非線形性、ヒステリシスなどを含む総合誤差。一部の仕様では、±0.125% FS（オプション）という低い誤差範囲で、より高い精度を達成できます。
出力信号：アナログ電圧出力、標準的なゼロ点オフセット0.2V。4-20mA、0-5Vdc、1-5Vdc、0-10Vdcなど、さまざまな標準出力タイプ（オプション）をサポートしています。
感度：感度パラメータは3（電圧出力特性に適合した単位）、フルスケール出力信号は圧力変化に線形に対応し、信号取得と処理を容易にします。
応答時間：2000μs（2ミリ秒）、圧力変化に迅速に対応でき、動的圧力監視シナリオに適しています。
(2) 電気的および消費電力パラメータ
電源電圧：4.75〜5.25 Vdc、3.0V、3.3V、5.0Vdcの電源電圧に対応し、さまざまな機器の電源要件に適しています。
最大電流：10.0 mA、低消費電力モード（3.3Vdc）では最大2 mAのみで、バッテリー駆動デバイスまたは低電力システムに適しています。
絶縁抵抗：4Ω、回路と弾性体間の安定したDCインピーダンス性能により、電気的安全性を確保します。
(3) 環境および温度パラメータ
動作温度範囲：-40℃〜125℃、極端な高温および低温環境に適しています。
温度補償範囲：0℃〜85℃、この範囲内では、ゼロ点と感度のドリフトが厳密に補償され、安定した測定精度が保証されます。
安定性：優れた長期安定性とドリフト防止能力を備え、ドリフトパラメータは4（フルスケールパーセンテージに基づく）であり、長期使用における校正頻度を削減します。
(4) 機械的および構造的パラメータ
材質とパッケージング：本体材質はステンレス鋼で、優れた絶縁性を備えています。パッケージング形式はDIP-6（デュアルインラインパッケージ）、正方形構造、小型（長さ×幅= 8.0mm×8.0mm）で、スルーホール取り付け（スルーホールマウント）をサポートしています。

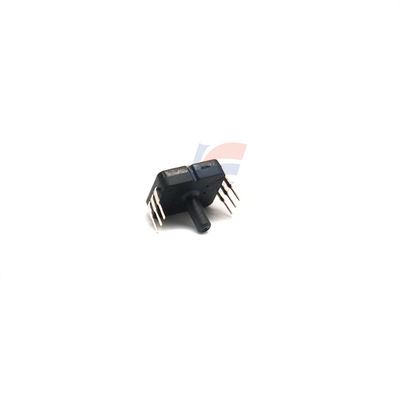

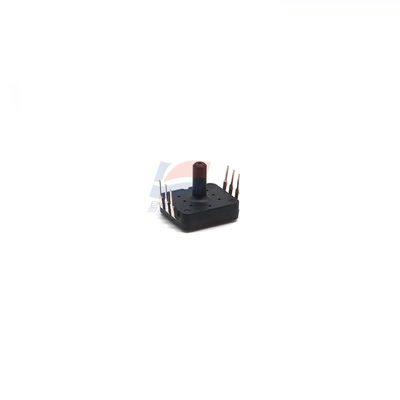

圧力インターフェース：ストレートポート、ポート直径3.2mm、高さ6mmで、測定対象媒体パイプラインとの接続を容易にします。
過負荷容量：7% FSの過負荷を許容し、高い衝撃および過圧保護能力を備え、耐用年数を延長します。
II. 主な用途
産業オートメーション：油圧/空気圧システムでの圧力監視、産業機械および機械の圧力フィードバック制御、射出成形、プレス成形などに適しており、ポンプおよびコンプレッサーの圧力状態監視にも役立ち、生産プロセスの最適化と機器の安全な運用を支援します。
医療機器：使い捨て血圧モニター、マルチパラメータモニター、血球分析装置などに組み込むことができ、人間の血圧、ガスパイプライン圧力などを正確に測定し、精度と安定性に対する医療機器の厳しい要件を満たします。
家電製品および家庭用電化製品：洗濯機、掃除機、インフレーションデバイスなどの家電製品に適しており、圧力スイッチ制御、液面の間接測定（圧力変換による）などのシナリオで、製品のインテリジェンスと信頼性を向上させます。実験室および試験装置：HVAC（暖房、換気、空調）および冷凍システムの圧力校正と監視、およびさまざまな科学研究実験におけるマイクロ圧力測定要件に使用されます。実験室のマルチ電圧電源環境に対応し、設置が簡単です。
その他のシナリオ：クリーンルームでの圧力監視や、運動機器の圧力感知などの分野にも適用されています。幅広い温度範囲（-40℃〜125℃）と低消費電力特性により、複雑な作業環境に適しています。
III. 製品の主な利点
高度なピエゾ抵抗型センシング技術を採用し、高精度と高速応答能力を特徴とし、強力な耐干渉能力（CE EMI規格に準拠）を備えています。
広い動作温度範囲（-40℃〜125℃）と温度補償設計により、過酷な環境での安定した測定に適しています。
コンパクトなパッケージングと柔軟な設置方法により、さまざまな機器統合要件に対応し、カスタマイズされた仕様調整をサポートしています。

仕様：
