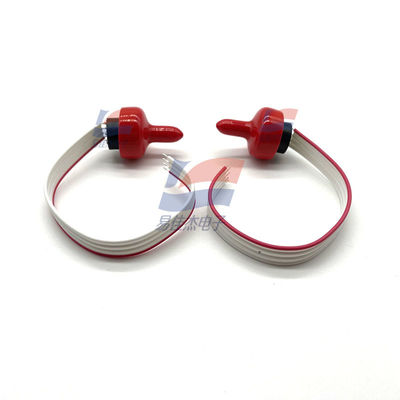

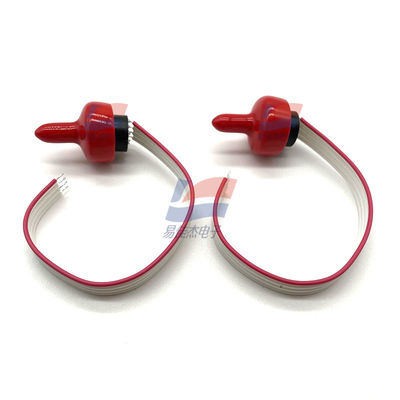

YJJ NPI-19A-CZ021GH圧力センサーは、2.5 Psiの圧力を持つ生体医用機器に使用されます。

製品の説明：

YJJ NPI-19A-CZ021GH圧力センサーは、2.5 Psiの圧力を持つ生体医用機器に使用されます。

特徴：

NPI-19A-CZ021GH圧力センサーの主なパラメータと用途は以下のとおりです。
パラメータの説明
‌動作圧力‌: 17.2 KPa
‌出力電圧‌: 出力電圧は構成によって異なります。たとえば、定電流励起バージョンは1.5mAの電流出力を提供できます。
電源電圧：一部の構成は10V電源をサポートしています。
動作温度：最大125℃
パッケージング形式：オイル充填コア構造を使用
インターフェースタイプ：フレキシブル配線またはN型ポートをサポート
主な用途
‌沈降モニタリング‌: 鉄道線路や建物の基礎などのシナリオでの変位モニタリングに適しています。
過酷な環境に適しています：媒体絶縁とオイル充填コア設計により、高湿度、振動、その他の過酷な動作条件に耐えることができます。

NPI-19A-CZ021GH圧力センサーの詳細仕様
NPI-19A-CZ021GHは、AmphenolのブランドであるNovaSensorのNPI-19シリーズの産業グレード圧力センサーです。主に低圧測定シナリオ向けに設計されており、誘電体絶縁技術とピエゾ抵抗型センシングプロセスを採用しており、高精度と高信頼性を兼ね備えています。以下に詳細なパラメータと主要な情報を示します。
1. コア技術パラメータ
1.1 圧力関連パラメータ
測定タイプ：ゲージ圧
標準測定範囲：0〜2.5 psi（0〜17.2 kPaに相当、1 psi ≈ 7 kPa）
最大過負荷圧力：定電流電源の場合は定格圧力の3倍、定電圧電源の場合は定格圧力の2倍
静的精度：±0.1% FSO（代表値）、±0.5% FSO（最大値）、直線性、再現性、ヒステリシス誤差を含む
温度補償範囲：0〜70℃（32〜158°F）、補償後の最大温度誤差は≤0.75% FSO

環境および物理的パラメータ
2.1 環境適応性
動作温度：-40〜125℃（-40〜257°F）
保管温度：-40〜125℃（-40〜257°F）
湿度適応性：明確な表示はありませんが、結露環境は避けることを推奨します（従来の産業用湿度に対応）
耐振動性：20〜2000Hzの周波数で従来の産業用振動環境をサポート（具体的な値は指定されていませんが、シリーズの特性を参照してください）
耐衝撃性：11msパルスで産業グレードの衝撃強度をサポート（シリーズの100g耐衝撃性特性を参照してください）
2.2 物理的および構造的パラメータ
主な材質：316ステンレス鋼絶縁ダイアフラム、316SS適応媒体に対応（高い耐食性）
寸法仕様：円筒構造、直径18.8〜19mm、長さ7〜7.1mm（標準NPI-19シリーズサイズ）
重量：約10グラム（軽量設計、統合が容易）
圧力ポート：ポート内蔵なし（適応ポートモジュールとの組み合わせが必要）、溶接シール/サイドシール設計をサポート、1/2"-20 UNF、1/4"-18 NPTなどのオプションのスレッドインターフェース
シーリング仕様：タイプA構成にはOリング（サイズφ16.76×0.99mm）が含まれており、シーリング性能を確保しています
パッケージング形式：チューブ（チューブ状パッケージング）、保管と輸送に便利
3. 製品の特徴とアプリケーションシナリオ
3.1 コアの利点
誘電体絶縁設計：センサーチップはオイル充填キャビティにパッケージングされており、測定媒体はステンレス鋼ダイアフラムによって絶縁されており、腐食や汚染によるチップの損傷を回避します
高度な技術：Senstable®ピエゾ抵抗型センシング技術を採用し、ハイブリッドセラミック基板は温度補償抵抗ネットワークを統合しており、優れた安定性を備えています
デュアル電源モード：定電流（1.5mA）または定電圧（10V DC）電源をサポートし、さまざまなシステム設計要件に適応します
長寿命：圧力サイクル寿命は約1000万回で、長期的なドリフトが小さく、産業用シナリオでの耐久性が高い
3.2 典型的なアプリケーション
液体/ガス圧力制御システム、産業プロセス検出および自動制御
エネルギー管理、環境保護および水処理システム（橋の水位検出など）
海洋ナビゲーションシステム、冷凍および酸素発生装置、ディーゼルエンジンシステム、農業機械装置
HVAC（暖房、換気、空調）システム、生体医用機器、その他の低圧および高精度測定シナリオ
4. 補足事項
このモデルは、NPI-19シリーズの低圧モデルに属します。より高い測定範囲（0〜300 psiなど）については、同じシリーズのNPI-19 VCモデルを参照できます。詳細なピン定義、ポート適応スキーム、または完全な温度誤差曲線については、Amphenolの公式NPI-19シリーズ技術マニュアルを参照するか、ブランドの正規代理店に連絡してカスタマイズされたサポートを受けてください。
