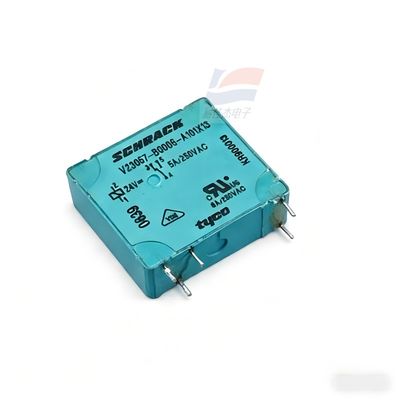

YJJ V23057-B0006-A101 パワーリレーは、モーター制御などの分野におけるPCB実装に使用されます。

製品の説明:

YJJ V23057-B0006-A101パワーリレーは、モーター制御などの分野におけるPCB実装に使用されます。

特徴:

V23057-B0006-A101は、24V DCコイルと5Aのスイッチング電流を備えたSPDT単極リレーです。PCB実装シナリオに適しており、接点材料は銀合金です。Card Eシリーズ製品に属します。
コアパラメータ
コイル電圧：24V DC
スイッチング電流：5A
接点構成：SPDT（単極双投）
極数：1極
実装タイプ：PCB実装
接点材料：銀合金 用途
このリレーは、モーター制御、電源スイッチング、信号絶縁など、大電流負荷の制御を必要とする産業オートメーションシナリオに適しています。高いスイッチング電流容量（5A）と銀合金接点設計により、長期的な安定動作が保証されます。

販売代理店 TYCOリレー、信号リレー、パワーリレー、自動車用リレー、光結合リレー（MOS FET）、高電圧リレー、高周波リレー。

コイルパラメータ:

コイルタイプ：DCシングル安定。

コイル定格電圧：24VDC。

コイル抵抗：1200Ω。

コイル定格電力：480mW。

接点パラメータ:

接点形式：1Cタイプ（CO）、つまり単極双投（SPDT）。

接点材料：銀ニッケル合金（AgNi0.15）。

接点定格電流：最大5A。

接点定格電圧：AC 250VAC。

最大接点スイッチング電圧：AC 400VAC。

その他のパラメータ:

実装方法：プリント基板スルーホール（PCB - THT）。

寸法：長さ28mm、幅10.4mm、高さ25.1mm。

重量：約14g。

動作温度範囲：-40℃～70℃。

誘電耐電圧（コイルと接点間）：4000V。
