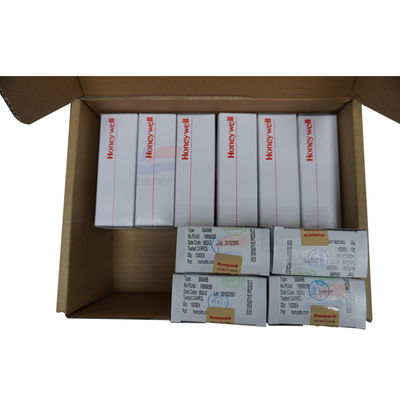

YJJ SS496A リニアホール効果センサ 位置検出やモーター制御などの使用シナリオ

製品説明:

SS496A 線形ホール効果センサー 位置検出とモーター制御などのシナリオ

特徴:

SS496Aは,ハニーウェルによって発売された比率型線形ホール効果センサーである.出力電圧は磁場強度と線形に関連している.位置検出などのアプリケーションに適しています以下は,公式かつ権威ある電子部品プラットフォームから統合された詳細なパラメータ説明です.

コアセンサーパラメータ

パラメータカテゴリ 特定指標

感知型 比率型線形ホール効果,出力電圧は磁場強度と線形変化する

磁場測定範囲 −670 ガウスから +670 ガウス (すなわち −67 mTから +67 mT)

感度 典型的な値は1.5mV/G,一部のデータでは典型的な値は2.7mV/Gを示しており,磁場の微妙な変化を正確に捕捉することができる

ゼロポイント出力電圧 0 ガウス磁場,典型的な値 2.5V ± 0.075V (名目5V電源シナリオと互換性)

出力電圧範囲 最低0.2Vから (電源電圧 - 0.2V),典型的な0.4Vから (電源電圧 - 0.4V),広い電圧出力範囲

線形性 線形誤差は,磁場と電圧変換の線形精度を保証する全スケールの1.5%を超えない

温度の変動 ゼロポイント変動 ±0.04% - ±0.07%/°C; 温度の変動は<25°Cで≤-0.00%〜+0.07%/°C,≥25°Cで≤-0.02%〜+0.06%/°C,高温環境で安定した性能

反応時間 1μs まで,高速ダイナミック磁場検出シナリオに適しています

電気パラメータ

パラメータカテゴリ 特定指標

稼働電圧 最低4.5V 最大10.5V 定数電源電圧は5Vまたは9V

静的稼働電流 典型的な値は8mA,一部の仕様では最大8700μAを示しており,電池駆動装置に適した低消費電力の特性

最大出力電流 10mA まで,直接いくつかの小さな負荷を運転することができます,追加の運転回路を必要としません

環境と物理的パラメータ

パラメータカテゴリ 特定指標

作業温度 −40°C~150°C,工業用高温環境や屋外低温環境に適しています

パッケージ形式 通常TO - 92透孔パッケージ,SOT - 23表面マウントパッケージも利用可能,3ピンデザイン,溶接と統合に便利

物理的なサイズ TO - 92パッケージ,長さ4.06mm,幅1.6mm,高さ3mm,小さなサイズ,設置スペースを節約

設置方法 透孔式パッケージは透孔式インストールをサポートし,表面マウント式パッケージは表面マウントをサポートし,異なるPCB設計要件に適しています

準拠性および他のパラメータ

パラメータカテゴリ 特定指標

適合性証明書 EU ROHS 規格に準拠し,米国 ECCN で EAR99 と分類され,複数の国の電子機器適合要件と互換性がある

主要機能 精度と温度安定性を向上させるための統合レーザーマイクロ調整可能なフィルムレジスタ機械的および熱的ストレスの影響を削減するために,出力に4つの要素のホールセンシング要素を使用

応用互換性 ブラシレスモーターローターの位置検出,速度測定,産業制御および消費者電子機器のシナリオにおける移動感知に対応する高精度磁場測定装置にも適しています..
