YJJ AHT2415C 工業用温度湿度プローブ 304ステンレス鋼

製品説明:

YJJ AHT2415C 工業級温度湿度探知器 304ステンレス鋼

特徴:

AHT2415C 標準版 配線探査機付き 304型ステンレスホイジング,I2Cデジタル出力,工場完全校正工業級温度と湿度探査機.00は原廠標準仕様 (デフォルトのライン長とパッケージ)以下は,完全な公式パラメータ,電気,サイズ,ピン,通信,アプリケーションの完全な説明,オリジナルの工場仕様表へのリンクです.

I. 製品概要

ブランド:ASAIR 広州アオソン電子

完全なモデル名:AHT2415C00 (AHT2415C標準版)

感知原理:自社開発のデジタル統合チップを搭載した容量温度と湿度感知

構造:304ステンレス鋼の探査機 + 内部に防塵のPTFE防水透気膜 + 遮蔽された延長ケーブル, 防塵,凝縮,湿気への干渉PCBの直接溶接は必要ない外部装置

工場: 完全校正済み全範囲,ユーザーによる二次校正は必要ありません.

II. 基本測定パラメータ (25°C 標準温度基準)

1測定範囲

温度: -30°C 〜 +80°C (限界作業範囲: -40~85°C)

相対湿度 0%RH 〜 100%RH (全範囲)

2測定精度 (典型的な値)

温度精度: ±0.5°C (25°C)

湿度精度: ±3%RH (20%~80%RH範囲)

3反応と漂流

温度/湿度応答時間 (τ63%): <8s

湿度 長期漂流: <1% RH/年 長期安定性

電気特性パラメータ表

パラメータ項目 最低値 典型的な値 最大値 単位の注釈

供給電圧 VCC 2.2 3.3 5.5 V 3.3V/5Vシステムのための幅広く電圧互換性

動作電流 - 980 - μA 標準的な測定電源消費

典型的な電力消費 - 3.2 - mW 3.3V供給

通信インターフェイス -- I2C -- -- 標準デジタルシリアル出力

I2C スレーブ アドレス -- 固定 アドレス -- -- オリジナル 工場標準 アドレス

IV 物理的な寸法とワイヤの仕様 (AHT2415C00の標準構成)

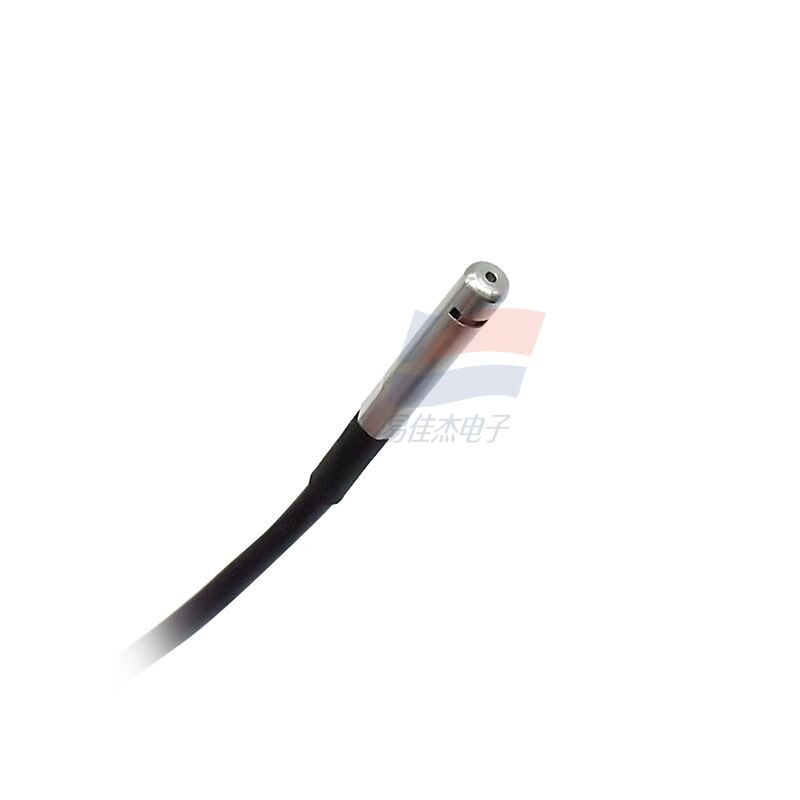

メタルプローブ

探査器直径: Φ5.0 mm

探査機の長さ: 30 ± 0.5 mm

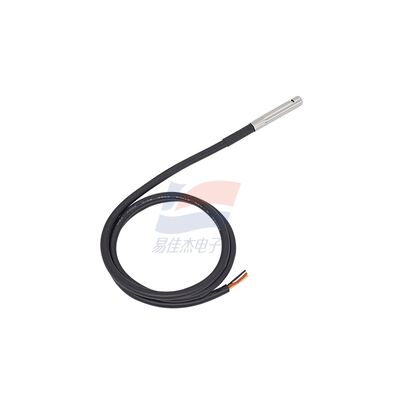

延長ケーブル (原廠規格00の仕様)

長さ: 550 ± 5 mm (長さ調節ができないデフォルトモデル)

ワイヤ素材:四コアシールドワイヤ,反干渉

ピンワイヤリングの定義 (色規格)

赤:VCC (パワーポジティブ・ターミナル)

黒:GND (パワーグラウンド)

白:SCL (I2Cクロックライン)

黄色:SDA (I2Cデータライン)

VII 製品特性と保護

シェル材料: 304 ステンレス スチール,高低温耐性,化学腐食耐性,機械的衝撃耐性

チップ保護: 内部にはPTFE耐塵フィルムを装着した探査機,塵,湿度,油汚染を防止し,湿気や塵のある産業環境に適しています

性能 利点: 迅速な応答,迅速な回復,強力な反電磁干渉,低温漂移,良好な長期安定性

環境に優しい: RoHS 規格に準拠

VIII 通信プロトコル (I2C)

通信モード:標準I2Cシリアルバス

通信速度:通常のI2Cクロック周波数をサポートする

データ形式:まず湿度データ,次に温度データ,チェックビットで,ホストは完了したデータを読み,解析し,変換して真の温度と湿度値を取得することができます.
