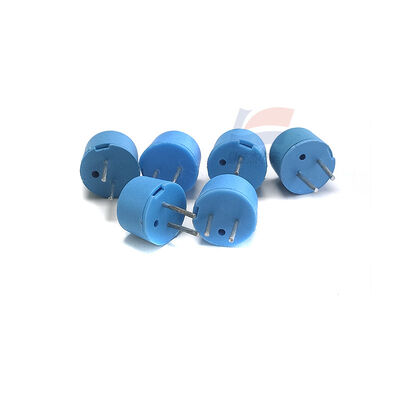

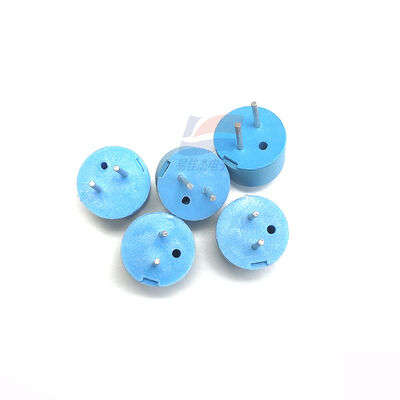

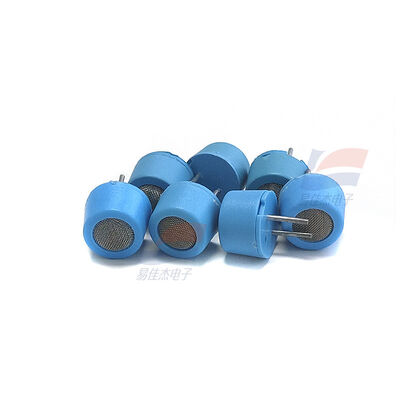

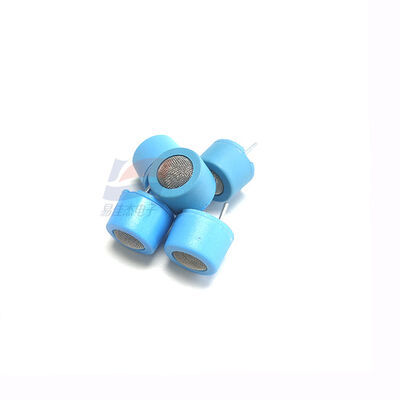

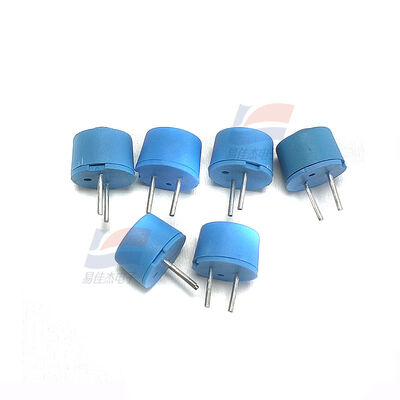

YJJ MQ-D1 半導体ガスセンサー 家庭用ガス漏れ検知用

製品説明:

YJJ MQ-D1 半導体ガスセンサー 家庭用ガス漏れ検知用

特徴:

MQ-D1 半導体可燃性ガスセンサーは、MQ-Dシリーズの低電力モデルに属します。様々な種類の可燃性ガスや煙を検知できます。低コストでシンプルな回路で、主に家庭環境でのガス漏れ検知に使用されます。

I. 基本概要

モデル: MQ-D1

検知原理: 金属酸化物半導体 (MOS) ガスセンサー、可燃性ガスの濃度が増加すると抵抗が減少し、アナログ電圧信号を出力します。

パッケージ: 金属ケース TOパッケージ、4ピン (ヒーター線ピン2 + 信号電極ピン2)

コアポジショニング: 低電力広帯域可燃性ガス検知。従来のMQ-2およびMQ-4と比較して、消費電力が低く、サイズが小さいです。

II. 検知ガスと範囲

1. 検知可能なガス (広帯域タイプ)

天然ガス (メタン CH₄)、都市ガス、液化石油ガス (LPG)、水素、一酸化炭素 (CO)、アセチレン、ガソリン/灯油蒸気、アルカン、煙、有機可燃性蒸気

2. 測定範囲

500 ppm ~ 10000 ppm (0.05% ~ 1%)、メタンに対して最適な感度

校正基準: 0.3% (3000 ppm) メタン

III. 完全な電気的パラメータ (オリジナル工場仕様書)

1. 電源と加熱パラメータ

加熱電圧 VH: 6.0V DC

ループ動作電圧 Vc: ≤ 24V DC

標準負荷抵抗 RL = 51Ω

加熱消費電力: 低電力設計、通常のMQシリーズセンサーよりもはるかに低い

2. ガスセンサー電気的特性

クリーンエア出力電圧: V₀ = 0.7 ~ 1.6 V

校正ガス (0.3% メタン) 出力電圧: V₁ ≥ 2.5 V

応答時間 (T₉₀): ≤ 30 秒 (ガスが安定した出力を達成するまで)

回復時間: ≤ 60 秒 (ガスから離れてベースラインに戻るまで)

3. 作業環境

動作温度: -10℃ ～ +45℃

保管温度: -20℃ ～ +50℃

環境湿度: ≤ 90% RH (結露なきこと)

気圧: 650 ~ 800 mmHg

長期安定性: 24時間連続稼働サイクル、ベースライン電圧ドリフト **±15% 以内**

4. ピン定義 (4ピンユニバーサル)

1、2ピン: ヒーター線 (VH) (極性なし)

3、4ピン: 信号端子 (Vc/RL) (ガスセンサーの両端)

IV. 製品のコア機能

低消費電力: Dシリーズ専用の低電力加熱設計で、バッテリー駆動およびポータブルデバイスに適しています。

高感度: メタン、液化ガス、都市ガス、煙、有機可燃性蒸気に対する良好な応答。

優れた長期安定性、長寿命、良好な環境干渉耐性。

シンプルな周辺回路、加熱電源+分圧サンプリングのみが必要で、シングルチップADCで直接読み取れます。

低コストで、大規模な家庭用電化製品の大量生産に適しています。

予熱が必要 (初期電源投入後、安定した測定のために≥ 5分間の予熱が必要です)。

V. 主な用途と応用シナリオ

1. コアアプリケーション

家庭用ガス漏れ警報器 (天然ガス、液化ガス、都市ガス漏れ検知)

2. あらゆるシナリオでの拡張

ホームセキュリティ: キッチンガス漏れ検知、ガス給湯器/壁掛け炉のガス漏れ監視。

産業および民生用: 小規模可燃性ガス漏れ検査、パイプラインガス漏れ検知。

環境モニタリング: 屋内可燃性ガス、煙、可燃性蒸気の過剰濃度検知。

小型家電統合: ガスコンロ安全保護、乾燥/加熱機器用ガス安全モジュール。

シンプルな機器: ポータブルガス検知器、ガレージ/地下室可燃性ガス監視、シンプルな煙警報器。
