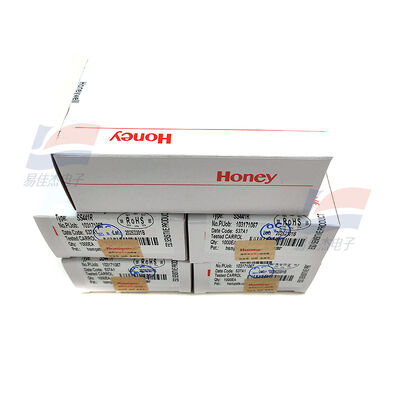

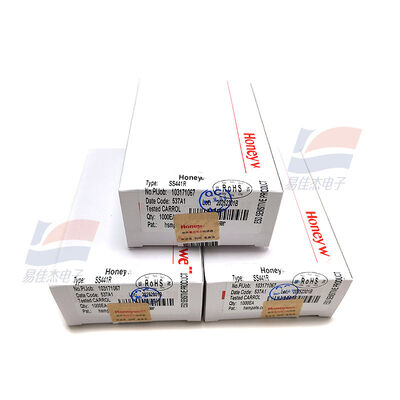

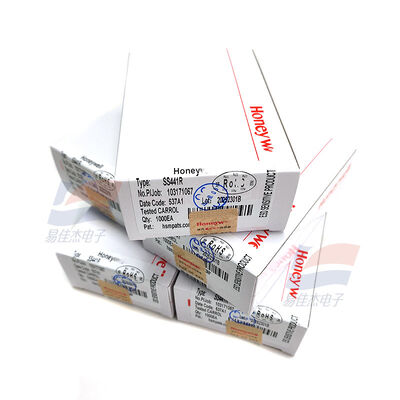

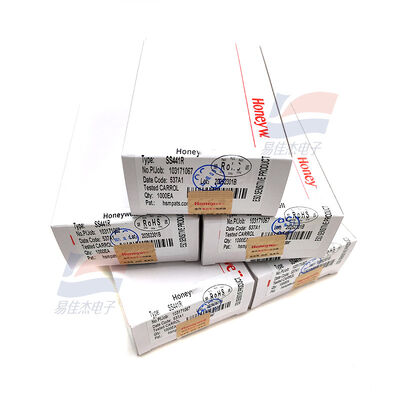

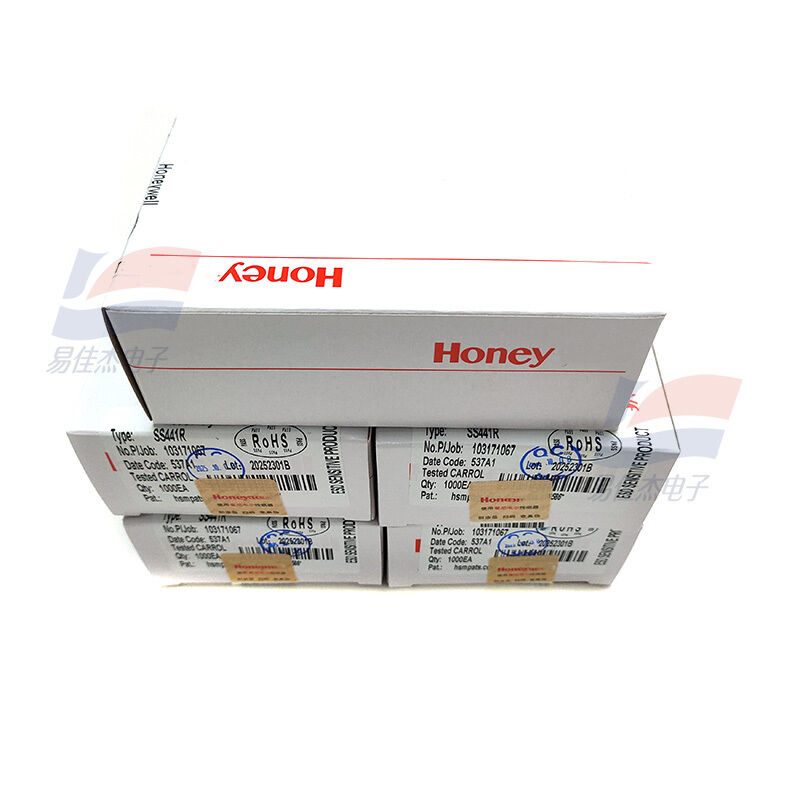

YJJ SS441R 単端デジタルホールスイッチ 接触のない磁気検知チップ

製品説明:

YJJ SS441R 単端デジタルホールスイッチ 接触のない磁気検知チップ

特徴:

モデル:SS441R

タイプ:単極デジタルホールスイッチ (高感度),SS440Rシリーズの一部,磁場南極 (S極) にのみ反応する,TO-92表面マウントパッケージ工業用温度範囲が広い組み込み保護 接触しない磁気検出ユニバーサルチップ

I. 基本概要

製品分類: 単極性デジタルホール効果スイッチ (単極性ホールスイッチ)

応答磁極:南極 (S極) のみトリガー,北極 (N極) の活動なし

感度:同じシリーズで最も高い感度 (SS440Rシリーズ3つのモデルの中で最も高い)

パッケージ: フラットTO-92, 3ピン表面マウント,溶接,簡単にワイヤリング

出力: NPN電流沈み出力 (引き下げ出力),オープンドレイン出力,直接MCU IO,トランジスタ,リレーを動かすことができる

内蔵保護:逆電源保護,逆配線によるチップの燃焼防止

II.コア磁気パラメータ (25°C参照)

1g = 0.1mT

典型的な動作点 (Bop磁場伝導の限界値): 75 G (7.5 mT)

最大導電磁場: 135 G (13.5 mT)

最低放出磁場 (Brp 消火の限界値): 10 G (1.0 mT)

磁気ヒステレシス差 (Bop-Brp):典型的な40 G,抗ジッター,反ミストリガー

検出特性:Sポール 導電に近い,磁場抜き断線,ロックアップなし

III 完全な電気パラメータ

1電力供給パラメータ

作業電圧範囲:3.0V~24V DC (3.3V/5V/12V/24Vシステムと互換性)

典型的な電源: 4 mA (5V電源),最大 8 mA

最大出力電流: 20 mA (オープンドレイン出力上限)

流出電流: ≤10μA

2. 応答特性を切り替える

出力上昇/下降時間: ≤1.5 μs,高速スイッチ

動作温度範囲: -40°C 〜 +150°C (非常に広い工業用高温グレード)

保存温度: -55°C~165°C

ピン定義 (TO-92 前向き,ピンが左から右に向いている)

1ピン:VCC (電源の正極)

2ピン:GND (電力供給地)

3ピン: OUT (NPNオープンドレイン出力)

仕様:
