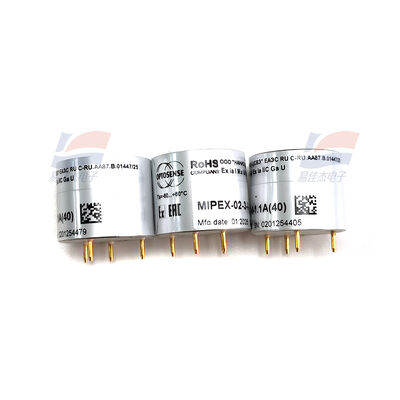

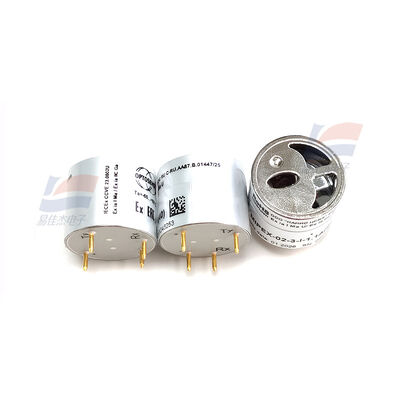

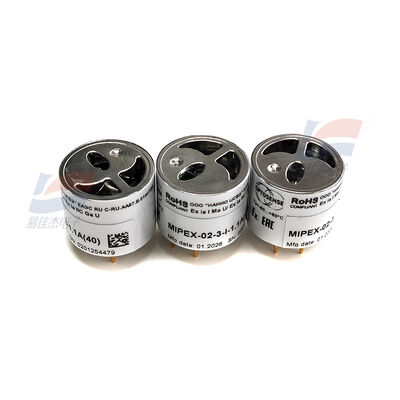

YJJ Mipex-02-3-I-1-1A (40) NDIR 非分散赤外線 光学式ガスセンサー（炭鉱用）

製品説明:

YJJ Mipex-02-3-I-1-1A (40) NDIR 炭鉱用非分散型赤外線光学ガスセンサー

特徴:

センサー原理: NDIR 非分散型赤外線光学ガスセンサー (メタンCH4専用)

モデル後尾の解読

02: MIPEX-02 基本シリーズ (小型低功率赤外線)

3: ステンレス鋼の金属蓋 (爆発防止構造)

I: 鉱山の爆発性I級 (地下炭鉱の爆発性I級)

1: 測定範囲の仕様

1A ハードウェアバージョン,ピン定義,ファームウェア構成

(40):範囲 0~40% VOLメタン (CH4),石炭鉱山向け専用高範囲バージョン

I. 基本概要

ガス検出:メタンCH4 (天然ガス,鉱山ガス),炭化水素による交差干渉に強い耐性

防爆等級: Ex ia I Ma (地下鉱山内在的に安全な防爆,適用区0),鉱山専用の最高防爆等級

構造: Φ20mmマイクロシリンダー,4ピン直のプラグピン,完全に密閉された不oxidable鋼ガス室,内蔵赤外線光源 +検出器 +MCU,温度補償装置

コア位置付け: 高距離低功率赤外線メタンセンサー 炭鉱ガスと天然ガスを 代用する 触媒式燃焼型 毒に耐性があり 寿命が非常に長い酸素不足の問題はありません

II. 模範コードの完全解釈

MIPEX-02 - 3 - I - 1 - 1A (40)

基礎シリーズ シェル爆発防護グレード 範囲設定 ハードウェア バージョン 最終範囲

02NDIR 赤外線メタン3 = 不同鋼I = 炭鉱クラスI 1 = 広範囲1A = 固件 (40) = 0 - 40% VOL CH4

基本測定パラメータ (原廠仕様)

1範囲と精度

測定ガス:メタンCH4 (ガス)

測定範囲: 0〜40% VOL (40) (限定範囲)

測定精度: ±0.2% VOL (0 - 5%); ± 全範囲 1.5% (全範囲)

解像度: 0.01% VOL

線性: <1% FS,工場内蔵線性校正

交差干渉: エタン,プロパン,その他アルカンの低干渉,メタンに対する高い選択性

2反応と予熱

予熱時間: ≤120s (電源状態安定性)

応答時間T90: ≤5s (粉末フィルタなし); ≤15s (粉末フィルタ付き); ≤8s

回復時間: ≤8s

長期変動: <0.5% FS/年

IV 完全な電気パラメータ

1電力消費 (超低電力消費,電池電源が好ましい)

動作電圧:3.0〜4.5V DC (典型的には3.3V)

平均稼働電流: <0.5mA

総電力消費: <1.5 mW (業界最低電力消費赤外線センサー)

睡眠時の電力消費: μAレベル

2信号出力

通信インターフェース:フルデジタル UART (シリアルポート TTL)

バウドレート デフォルト 9600bps

データ形式: 8N1 (8 データビット,1 ストップビット,対等性なし)

内蔵:温度補償,大気圧補償,データ校正保存,濃度値の直接出力,外部アルゴリズム変換は必要ありません.

3作業環境のパラメータ

動作温度: -40°C 〜 +60°C (I級広温鉱業版)

環境湿度: RH 0~98% (冷却なし)

大気圧:80〜120kPa

保護グレード:IP54,防塵・防水,ガス室内防水蒸気

貯蔵温度: -55°C +60°C

V. 物理 的 寸法 と 構造

形状の寸法: Φ20.3 mm × 16.6 mm (ピンを除く)

シェル:304ステンレス鋼 (モデル3仕様), 強く,衝撃に耐える,鉱山使用の爆発性シェル

体重: 16.6 g (ステンレス・スティール版)

ピン: 4ピン 標準の直線挿入金属ピン,PCB直接溶接

設計寿命: ≥10年 (赤外線光学 消耗品なし,触媒中毒や劣化なし)

VI.爆発安全証明書 (核地雷使用資格)

爆発基準: Ex ia I Ma (IEC 60079 鉱山クラスI,本質的に安全,最高級の爆発防護,鉱山 0 ゾーン利用可能)

適用:地下炭鉱,メタン危険環境,電気火花なし,爆発リスクなし

触媒燃焼センサーのデメリット:シリコン中毒を恐れず,高濃度ガス衝撃を恐れず,酸素不足の失敗がない

製品の中心的利点

専用 広範囲 (40): 0~40% VOL,鉱山ガス全危険区間をカバーする (爆発下限 5% VOL)

鉱山での爆発防護の最高レベル: Ex ia I Ma,唯一適合する地下鉱山赤外線メタンセンサーソリューション

超低電力消費 <1.5mW バッテリー駆動の携帯型無線モニタリング機器と互換性

光学原理の利点: 10 年寿命,触媒中毒なし,高い安定性,非常に低い温度変動

内蔵フル補償:内蔵温度と大気圧補償,工場校正,単一チップ直読み濃度

ステンレス鋼 頑丈な殻 防塵 湿度 地下での厳しい環境

デジタルUART出力,回路 非常にシンプル,周辺信号条件付け回路なし

VIII. 主要な応用と応用シナリオ

1基本用途 炭鉱 地下メタン濃度監視,天然ガスの広範囲の漏れ検出,鉱山安全早期警告

2アプリケーションのセグメント化

石炭鉱業と鉱山産業 (主要)

地下ガス検査装置,携帯ガス検出器

固定ガスセンサー,鉱山安全監視サブステーション,トンネルでのオンラインガス監視

炭鉱面,掘削面,トンネル,封鎖されたエリアのガスに対する超限警報

石油・ガス・エネルギー産業

遠距離天然ガス管線 駅 遠距離漏洩監視

油田,精製施設,化学施設の領域におけるメタン高濃度検出

産業用セキュリティ機器

固定式燃焼ガス検出器,工業用ガス分析器

トランスフォーマーオイルに溶けたメタン (油ガス欠陥) の監視

ポータブル/ワイヤレスデバイス

低出力バッテリー駆動のハンドヘルド検出器,IoT無線ガス監視ノード
