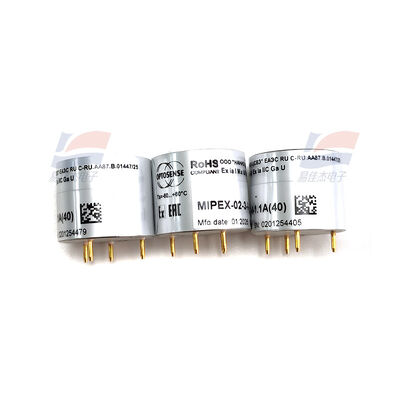

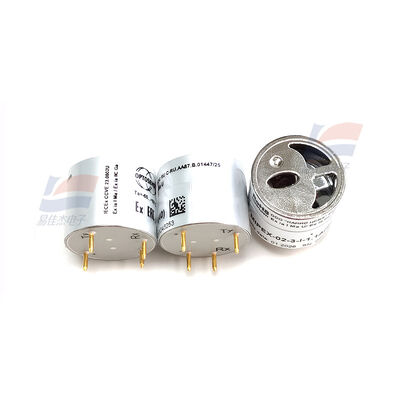

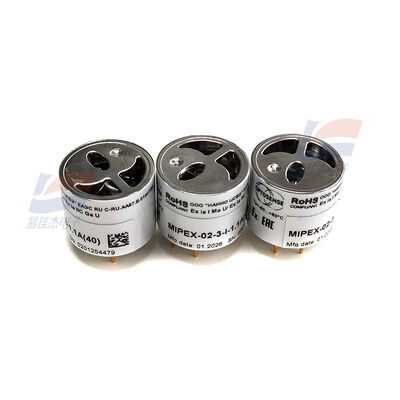

YJJ MIPEX-02-1-II-1.1A (21) 低消費電力NDIR非分散赤外線光学式ガスセンサー（石油・ガスエネルギー用）

製品説明：

YJJ MIPEX-02-1-II-1.1A (21) 石油およびガスエネルギー用の低出力 NDIR 非分散赤外線光学ガスセンサー

特徴：

検知原理: NDIR 非分散赤外線光学系 (メタン CH₄ に特化、化学中毒がなく、長寿命)

モデルコードの完全な逆アセンブル（元の工場規定に従って）平文

MIPEX-02-1-II-1.1A(21)

ベーシックシリーズ ハウジング防爆定格 ファームウェアバージョン 専用範囲

02: 小型低電力赤外線メタンセンサー

1: **シェル No. 1: 金属ステンレス鋼シェル**

II: **II クラス防爆 (地上工業用防爆、非鉱山) Ex ia IIC Ga**

1.1A: ハードウェア回路、ピン定義、工場出荷時校正ファームウェア バージョン

(21): **範囲 0~21% VOL メタン CH₄**

検出ガス: メタン CH₄ (天然ガス、バイオガス、パイプラインガス)、高選択性、エタン/プロパン相互干渉耐性

構造：4ピンストレートインサート、完全密閉赤外線ガスチャンバー、光源+検出器+MCU内蔵、温度/大気圧完全補正、工場校正

II.コア測定パラメータ (工場出荷時の 25℃ 基準)

1. 範囲と精度

測定範囲: 0 ～ 21% VOL メタン (CH₄) (末尾 (21) 専用大範囲)

測定精度: ±0.2% VOL (0~5% 間隔)。 ≤ フルレンジ 1.5% FS (フルレンジ)

解像度: 0.01% VOL

直線性: <1% FS

相互干渉: 炭化水素混合物、CO、水蒸気、メタンに対する干渉を最小限に抑え、高い選択性を実現

2. 応答特性

電源投入時の予熱時間: ≤ 120s (2 分)

応答時間 T₉₀: ≤ 5s (ダストフィルターなし); ≤ 15s (ダストフィルター使用時)

回復時間: ≤ 8s

年間ドリフト: <0.5% FS / 年、優れた長期安定性

Ⅲ．完全な電気パラメータ

1. 電源と消費電力（超低消費電力、バッテリー電源推奨）

動作電圧: 3.0 ～ 4.5 V DC (標準 3.3 V)

平均動作電流: <0.5 mA

全体の消費電力: <1.5 mW (MIPEX-02 シリーズ統合超低消費電力)

スリープ静的消費電力：μAレベル

2. 信号出力

通信インターフェイス: デジタル UART (TTL シリアル ポート)

シリアルポートパラメータ: ボーレート 9600 bps、フォーマット 8N1 (8 データビット、1 ストップビット、パリティなし)

内蔵機能: 温度補償、大気圧補償、工場校正データ保存、真の濃度値のシリアルポート直接出力、外部アルゴリズム変換不要

3. 環境作業パラメータ

動作温度: -40℃ ～ +60℃ 広範囲温度工業用グレード

環境湿度：0～98%RH（結露なきこと）

気圧：80～120kPa

保護等級：IP54、防塵・防滴水蒸気

保存温度：-55℃ ～ +60℃

IV.防爆評価 (以前の炭鉱モデルとはコアが異なります)

防爆認定: Ex ia IIC Ga (II クラス地上工業用本質安全防爆)

爆発の適用範囲: 工場、石油およびガス、化学薬品、屋外危険区域 (0 ゾーン一般)

以前のモデルの見分け方:

I=I級炭鉱地下スペシャル(Ex ia I Ma)

II = II クラス地上工業用可燃性および爆発性環境 (Ex ia IIC Ga)、化学薬品、石油およびガス、天然ガソリン スタンドで使用可能

V. 物理的寸法と構造パラメータ

外形寸法：Φ20.3mm×16.6mm（ピンを除く）

シェル材質: シェル No. 1 仕様 = 304 ステンレス鋼金属シェル、強力、耐衝撃性、防塵、防湿

重量: 16.6 g (ステンレススチールシェルバージョン)

ピン: 4 ピン金メッキ ストレート インサート ピン、PCB 直接溶接 設計耐用年数: ≥ 10 年 (触媒および被毒の減衰のない赤外線光学素子、触媒燃焼センサーよりもはるかに長い)

VI.製品の主な利点

独自ワイドレンジ0～21%VOL：天然ガス爆発全範囲（メタン爆発下限5%VOL、上限15%VOL）をカバー、オーバーレンジ漏洩監視に対応

業界トップレベルの防爆 Ex ia IIC Ga：地上0ゾーン防爆、化学・石油・ガソリンスタンド対応

消費電力が 1.5 mW 未満と非常に低く、バッテリ駆動のポータブルワイヤレス IoT 監視機器と完全に互換性があります。

NDIR光学原理：シリコン被毒なし、高濃度衝撃損傷なし、酸素欠乏故障なし、10年の寿命

内蔵の完全な補償 + 工場校正、シングルチップの直接シリアルポート読み取り集中、周辺回路は非常にシンプル

防塵、湿気、産業上の過酷な条件に耐性のあるステンレススチール製ハウジング

VII.主な用途と応用シナリオ

コアアプリケーション

地上産業用天然ガス（メタン）の広範囲漏洩監視、ガス安全検知、ガスおよび石油化学防爆環境ガス監視

細分化された応用分野

石油・ガスエネルギー産業（主力）

天然ガス長距離パイプライン、ゲートステーション、圧力調整ステーション、フィールドステーションの漏洩監視

油田、精製および化学プラント、ガスボイラー室のメタン限界値の検出

都市ガスパイプライン、都市ガソリンスタンドの安全監視

産業セキュリティ

固定式可燃性ガス検知器、産業用ガスオンライン分析装置

化学作業場、防爆工場、密閉空間でのメタン濃度監視

ポータブル/IoTデバイス

電池式ポータブルガス検知器、手持ち式検査器

低消費電力無線ガス監視ノード LoRa/NB-IoT IoTセンサー

その他のシナリオ

バイオガスステーション、下水処理場の嫌気性タンクにおけるメタンモニタリング

ボイラー、ガス発生器、工業炉のガス安全保護
