商品の詳細:
|
| カットオフ頻度: | 20MHz（-3dB） | 逆電圧: | 30V |
|---|---|---|---|
| 使用温度範囲: | -40℃～+85℃ | ノイズ等価電力（NEP）: | 1.9×10⁻¹⁴ W/√Hz |
| 四象限分割: | 10×10mm | 感度: | 960NM |
| SMD超薄型パッケージ: | 厚さ1.26mm | 低暗電流: | 暗電流 |
| ハイライト: | シリコンPIN光ダイオード 10x10mm,接近赤外線検出光ダイオード,赤外線光電センサー S5981 |
||
製品説明：

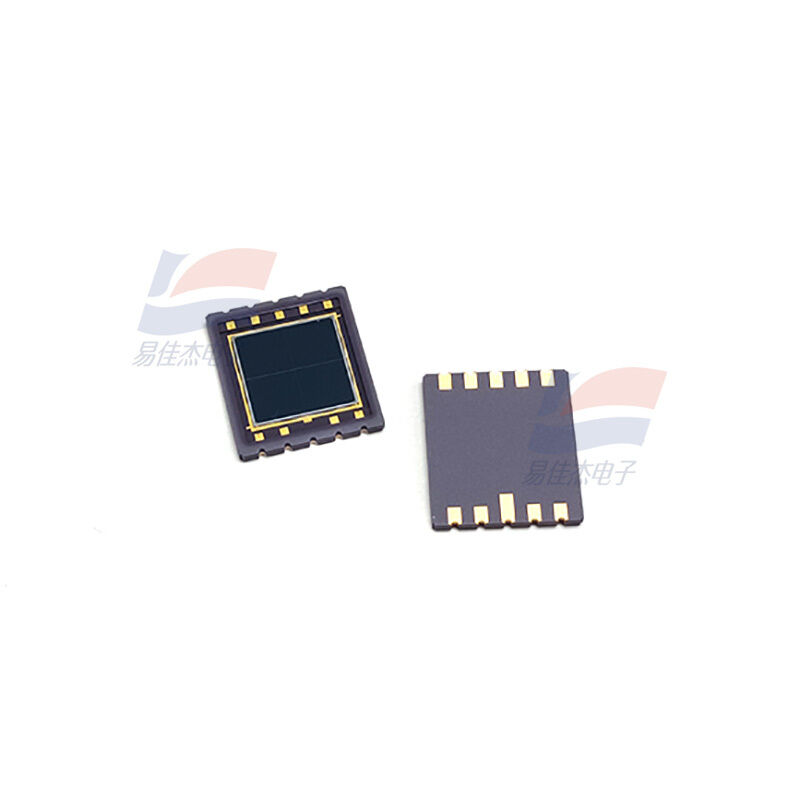

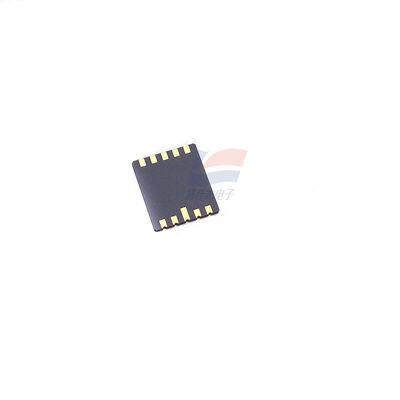

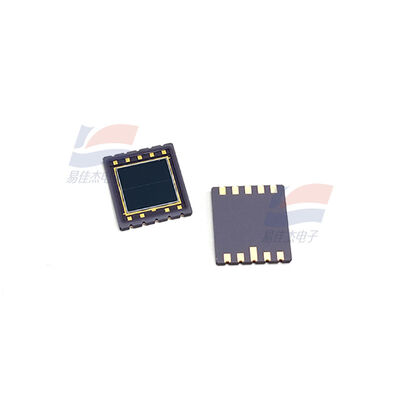

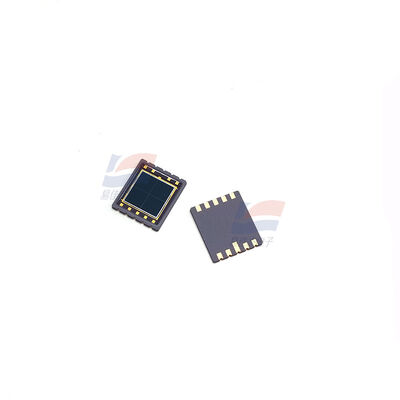

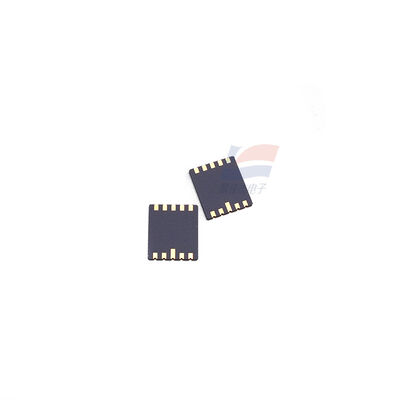

YJJ S5981 シリコン PIN フォトダイオード、10×10mm、近赤外線検出用
特徴：
S5981 シリコン PIN フォトダイオードは、表面実装 (SMD) アプリケーション向けに特別に設計されており、主に光軸校正、位置検出、レーザー アライメントなどの精密な光学シナリオに使用されます。
S5981 フォトダイオード
1. 主要パラメータ (Ta = 25°C)
モデル: S5981
タイプ: 4象限シリコンPINフォトダイオード
感光領域: 10 × 10 mm (すべての四分円で等しい、四分円ごとに 5 × 5 mm)
スペクトル応答: 320 - 1100 nm (紫外から近赤外)
浜松ホトニクス株式会社
ピーク波長: 960 nm
応答係数: 0.72 A/W @ 960 nm
暗電流: ≤ 4 nA (@ VR = 10V)
接合部の静電容量: 35 pF (@ VR = 10V、f = 1 MHz)
カットオフ周波数：20MHz
雑音等価電力: 1.9 × 10-¹4 W/Hz¹/²
パッケージ: セラミックSMD、厚さ1.26 mm
動作温度: -40°C ~ +85°C
保存温度：-40℃～+100℃
特長: 4象限分割、広い受光領域、超薄型SMD、鉛フリーリフローはんだ付け
2. 構造とピン
4象限構造: 照射面は4つの独立した象限(A/B/C/D)に分割され、それぞれが光電流を出力できます。
ピン数：合計5本（信号経路4本＋コモン端子1本）、SMDリフローはんだ付け対応
利点: 光強度と光スポット位置を同時に検出、機械的なスキャンは不要
3. 代表的な用途
レーザー光軸校正・調整
レーザーマーキング、溶接、切断装置の位置決めとオフセット監視
光学雲台、望遠鏡、レーザーレーダー光軸クローズドループ補正
位置敏感検出 (PSD 代替)
光点の中心ずれ測定、角度ずれ検出
ロボットビジョン、ワークピースのアライメント、正確な変位センシング
レーザーパワー/エネルギーモニタリング
905nm/980nm/1064nmレーザーパワーのリアルタイム検出
光ファイバー通信、レーザー医療機器の光強度モニタリング
光学測定器
分光光度計、測色計、放射計の広域スペクトル検出
環境光監視、産業用カメラの露出制御
自動車/産業オートメーション
車両レーザーレーダー (LiDAR) 受信、障害物回避センサー
無人搬送車 (AGV) のナビゲーションと位置決め
仕様:
| スペクトル範囲 | 320～1100nm |
| ピーク波長 | 960nm |
| 応答 | 0.72 A/W @ 960 nm |
| 暗電流 | 0.6nA |
