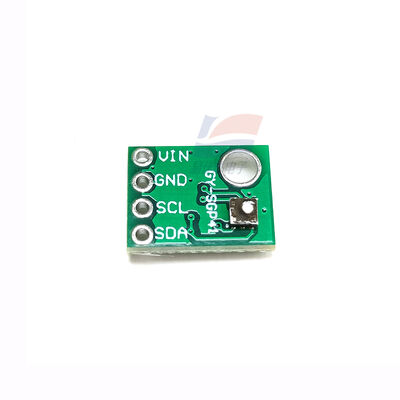

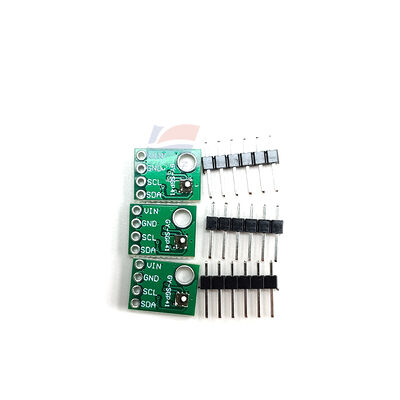

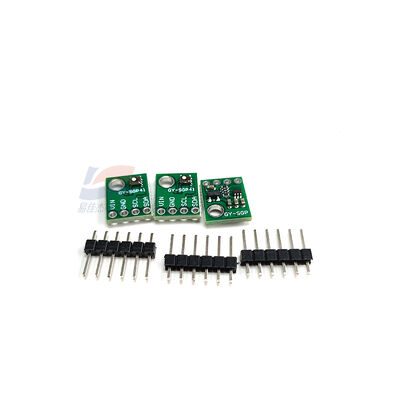

YJJ GY-SGP41 スマートホームとIoTデバイスのためのVOC+NOx空気の品質モジュール

製品説明:

YJJ GY-SGP41 スマートホームとIoTデバイスのためのVOC+NOx空気の品質モジュール

特徴:

I.コアパラメータ (SGP41チップ+GYモジュールボードに基づく)

1検知対象と出力

検出されたガス:VOC (揮発性有機化合物),NOx (窒素酸化物)

アルゴリズムの出力:VOC インデックス 1?? 500,NOx インデックス 0?? 500;eCO2 (同等CO2) を計算できます.

VOC 測定範囲: 0~10,000 ppb (典型的な500~10,000 ppb)

NOx 測定範囲: 0~10,000 ppb

解像度: 1ppb (オリジナル信号16ビット)

2応答と正確さ

VOC 応答時間 T90: < 10 s

NOx 応答時間 T90: <250 s

精度 (標準条件):VOC ±15%;NOx ±50 ppb

長期安定性: <2%/月 (汚染防止,低漂流)

3電気特性 (モジュール)

電源電圧: DC 3.3V / 5V (互換性); 搭載1.8V LDO電源 SGP41

動作電流: ≈40 mA (ピーク) 典型的な3 mA @3.3V

待機電流: ≈0.1 μA

通信インターフェース:I2C (標準モード,100kHz),7ビットアドレス0x59

4環境と物理

動作温度: -30°C~+70°C (工業用)

湿度: 0%~90% RH (冷却なし)

保存温度: 5°C~30°C

モジュールのサイズ: 13 mm × 10.5 mm × 2 mm (ピンヘッダを含む)

チップパッケージ:DFN 2.44×2.44×0.85mm

II. 主要な特徴

二重ガス統合:単一チップでVOC+NOxを同時に測定し,標準化出力指標を出す.複雑な校正は必要ありません.

アルゴリズム成熟:内蔵センサーガスインデックス アルゴリズム,アルコール,香水などへの干渉に耐性があり,長期的に安定している.

低消費電力: -30°C~+70°Cで利用可能で,バッテリー駆動のIoTデバイスに適しています.

プラグ・アンド・プレイ:デジタル量による直接I2C出力,3.3V/5V互換性,周辺回路は必要ない.

拡張可能なeCO2: VOCインデックスを同等CO2に変換し,包括的な室内空気の質 (IAQ) 監視要件を満たす.

III. 主な用途

1室内空気の質の監視 (コア)

スマートホーム: 空気浄化機,新鮮空気システム,インテリジェントエアコン (自動速度調整/スタート/ストップ)

オフィス / 教室: VOC (フォーマルデヒド,ベンゼン) + NOx (煙,排気) のリアルタイムモニタリング

ベッドルーム/赤ちゃんの部屋: 匂いや有害なガスの早期警告,健康を確保

2家庭とリスク管理

キッチン: (NOx/自動起動)

浴室: 臭気 (VOC) 監視,自動排気

エアコン/新鮮な空気:IAQインデックスに従って空気の量を自動的に調整し,省エネ

3産業とIoT

小規模工場/倉庫: 揮発性化学物質の監視 漏れ,排気ガスの塗装

携帯用検出器: 手持ちの空気の質ペンの環境モニタリング端末

IoTノード:都市マイクロステーション,ビル・オートメーション (BA) システム
