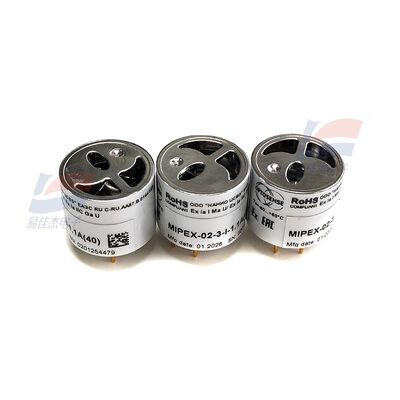

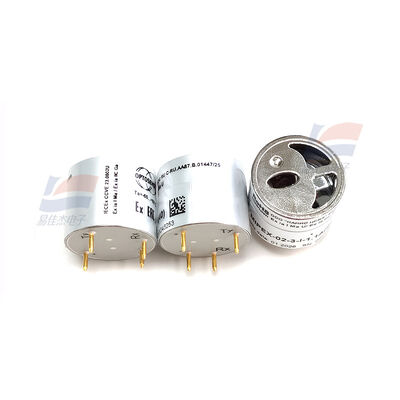

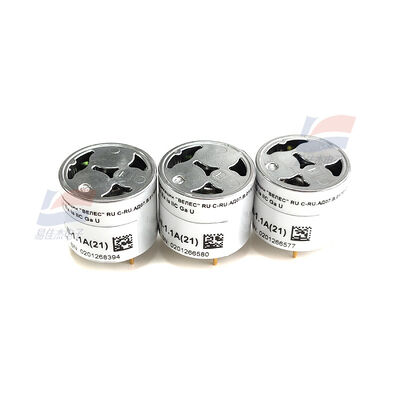

YJJ MIPEX-02-1-I-3.1A (20) NDIR赤外線メタンCH4ガスセンサー

製品説明：

YJJ MIPEX-02-1-I-3.1A (20) NDIR 赤外線メタン CH4 ガスセンサー適切な炭鉱/地下

特徴：

I. モデルの意味 (MIPEX-02-1-I-3.1A)

MIPEX-02:シリーズ（第2世代NDIR、低消費電力）

1: ガスの種類 = メタン CH₄ (0 ～ 100% VOL)

I：クラスI防爆（炭鉱・地下環境対応） Ex ia I Ma U

3.1A: 範囲 = 0–100% VOL CH₄、標準精度バージョン

(20): バッチ/校正コード

II.コアパラメータ

1. 電気および電力の消費量

電源：DC3.0～5.0V（3.3V推奨）

消費電力: <3 mW (通常 1.5 mW)、業界最低

インターフェース: フルデジタル UART (TTL)、アナログキャリブレーション不要

サイズ：φ20.3×16.6mm（メタルパッケージ）

重量：約15.5g

2. 測定性能（CH₄）

範囲: 0 ～ 100% VOL (0 ～ 100% LEL も測定可能)

精度: ±0.1% VOL または ±5% 読み取り値 (高い方の値を採用)

応答 T90: ≤30 秒 (高速バージョン < 10 秒)

再現性: ≤±0.05% VOL

長期安定性: ドリフト < 2%/年、寿命 10 年以上

3. 環境および防爆

温度：-40℃～+60℃（超広温度範囲）

湿度: 0 ～ 98% RH (結露なきこと)

防爆：Ex ia I Ma U / Ex ia IIC Ga U (ATEX/IECEx)

認証: ATEX、IECEx、ETL、ISO 9001

Ⅲ．動作原理 (NDIR 赤外線)

非分散赤外線吸収 (NDIR) に基づいたデュアルビーム (信号 + リファレンス) によるドリフト補償

高性能赤外LED + PbSe-CdSeフォトダイオード内蔵（感温型の10倍の感度）

統合された温度センサー + マイクロコントローラー、自動線形化および温度補償

湿気、埃、長期漂流に耐性があり、過酷な産業環境に最適

IV.主な用途

1. 炭鉱・鉱山保安（クラスⅠ防爆のコアシナリオ）

地下メタン (ガス) モニタリング、ポータブル機器 / 固定プローブ

トンネル、立坑、採掘現場のガス限界警報、爆発防止

2. 石油・ガス（上流・下流）

掘削プラットフォーム、LNG 貯蔵タンク、ガスパイプラインの CH₄ リーク検出

製油所、コンプレッサー室、ガソリンスタンドでのガス監視

3. 労働安全と環境保護

化学薬品、コーキング、バイオガスプロジェクト、下水処理におけるCH₄濃度のモニタリング

地下パイプレーン、ケーブルトンネル、密閉空間におけるガス警報

4. 携帯機器とモノのインターネット

ハンドヘルドガス検知器、ワイヤレスセンサーノード（超低消費電力、電池寿命数年）

スマートホームガス警報器、産業用IoT遠隔監視端末
