YJJ Mini600-CO₂ 超小型統合型非分散型赤外線 (NDIR) CO₂ センサー モジュール

製品説明：

YJJ Mini600-CO₂ 超小型統合型非分散型赤外線 (NDIR) CO₂ センサー モジュール

特徴：

I. 製品の位置付け
Mini600-CO2 は、超小型の統合型非分散赤外線 (NDIR) CO2 センシング モジュールで、以前の Type-C プラグイン ポータブル検出器 (MPD-BTIC1) のコア センシング ユニットと互換性があります。小型化、低消費電力、内蔵の温度と湿度の補償、内蔵のABC自動ベースライン校正に重点を置いています。これは、ハンドヘルド デバイス、携帯電話への直接プラグイン、小型 IoT デバイス向けに特別に設計されています。
II.完全なコアパラメータ（25℃、1気圧の標準空気環境）
1. CO2ガス検知性能
検出原理：シングルチャンネル二波長NDIR赤外線吸収方式
測定範囲：0～6000ppm
測定精度:
400 ～ 2000 ppm: ±(30 ppm + 3% 読み取り値)
2000～6000ppm：±5％FS
解像度: 1ppm
応答時間: T90 ≤ 28 秒。 T60 ≤12 秒
ゼロ点ドリフト: ≤ 15 ppm/年、ABC 自動ベースライン補正機能を内蔵 (手動による定期校正は不要)
相互干渉: VOC、水蒸気、粉塵、一酸化炭素に対する強力な耐干渉性を備え、電気化学センサーの中毒や故障の問題は発生しません。
2. 統合された温度および湿度検知ユニット
温度測定範囲：0℃～+50℃、温度測定精度±0.4℃
湿度測定：0～99% RH、精度±3% RH
機能：CO2濃度値のリアルタイム温湿度補正、快適度/露点計算用の温湿度データを同時に出力可能
3. 電気および通信仕様
電源電圧：DC 4.8〜5.5V（Type-C 5V USB直接供給、携帯電話/モバイルバッテリー/コンピューターと互換性あり）
動作電流: 通常 52 mA;スタンバイスリープ電流 ≤1.8 mA
出力インターフェース (デュアル出力):
UART TTLシリアルポート：3.3Vレベル、標準MODBUSプロトコル、MCU二次開発用
BLE Bluetooth 5.0 (派生版 Mini600-CO2-BT): 携帯電話 APP への CO2/温度と湿度のワイヤレス送信
データ更新頻度: 1 Hz (完全なデータセットを毎秒出力)
4. 物理的構造と環境耐性
サイズ: 28×28×12 mm、マイクロスクエア構造、Type-Cメスコネクタと統合してプラグインポータブルモジュールを作成可能
換気保護：PTFE防塵・防水通気性フィルター膜、ほこり、液体水蒸気をブロックし、ガス分子のみを通過させます。
使用環境：0℃～50℃、0～90％RH（結露なきこと）
保存環境：-20℃～70℃
耐用年数: ≥5 年 (赤外線光源には消耗部品がなく、電気化学的 CO2 センサーよりもはるかに優れています)
Ⅲ．動作原理
赤外光源は 4.26μm の特徴的な赤外光 (CO2 のみの吸収帯) を放射します。
ガス室内の CO2 分子は特定の波長の光を吸収し、光電検出器が光強度の減衰の程度を検出します。
このチップにはCO2濃度を変換するアルゴリズムが組み込まれており、同時に内蔵の温度と湿度チップからデータを読み取り、環境によって引き起こされる測定偏差を補正します。
シリアルポート/Bluetooth経由で標準化された濃度、温度、湿度データを出力します。
IV.主な応用シナリオ
1. ポータブル移動探知装置（コア付属品）

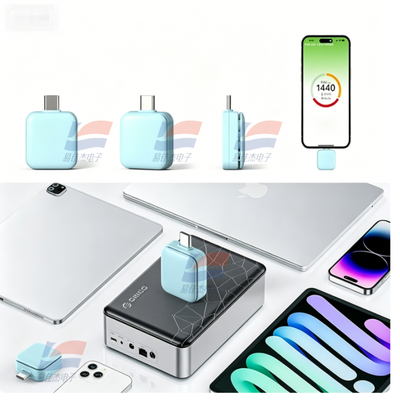

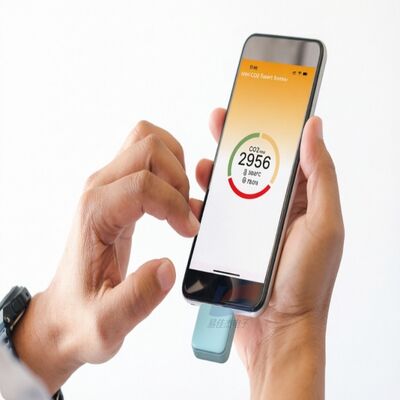

写真の水色の Type-C プラグイン空気品質プローブ (MPD-BTIC1) のコア センサーとして;携帯電話/タブレット/ラップトップのUSBから電源を供給するAPPは、CO2、温度、湿度をリアルタイムで表示し、密閉空間での酸素欠乏警告(>1000ppmの大気汚染、>2500ppmはめまいや眠気を引き起こしやすい)を表示します。
2. 家庭用室内空気質装置
デスクトップミニ CO2 アラーム、寝室/書斎空気モニター。
インテリジェント換気システム、空気清浄機内蔵センシングモジュール、自動換気用ファン。
3. 教育・物理実験装置
小中学校、大学の生物実験：植物の光合成や呼吸時のCO2濃度変化の収集。電力制約なしでポータブル、携帯電話で視覚的に読むことができます。
4. 農業用ハウスの植栽
庭、植物栽培ボックスの検査、CO2濃度を監視して換気とガス肥料の放出を調整し、作物の収量を向上させます。ハンディタイプの検査装置にすることも可能です。
5.小規模商業環境モニタリング
オフィス、会議室、ゲストハウス、茶室、教室などのポータブル検査。配線不要、プラグアンドプレイ測定、室内換気効果の迅速な評価。
6. 車両/キャラバンの密閉空間監視
車、キャンプキャラバン、地下ガレージ、密閉されたコンパートメント内のCO2蓄積を監視し、ドライバーと乗客が酸欠や眠気を感じるのを防ぎます。
7. IoT 二次開発モジュール スマート ホーム、ポータブル検出機器、環境データ レコーダー メーカーの開発キット。シリアルポートプロトコルの標準化、マイクロコントローラーやクラウドプラットフォームとの迅速な接続。
V. 主な利点
超小型サイズ: 28mm 四方、Type-C ストレート挿入ミニプローブとしてカプセル化可能、ポータブルなデザイン。
NDIR 赤外線の長寿命: 電解液、消耗品は不要、5 年間安定した動作、頻繁にセンサーを交換する必要はありません。
スリーインワン同期検出: CO2 + 温度 + 湿度統合収集、内蔵温度補償、より正確な測定。
内蔵のABC自動校正:長期使用中に手動のゼロ点校正が不要となり、メンテナンスコストが削減されます。
USB 5V ワイド適応電源: 携帯電話、パワーバンク、ラップトップ、アダプターに直接電源を供給できます。
有線/Bluetooth の 2 つのバージョンを選択可能: 純粋な開発では UART 基本バージョンを選択し、ポータブル民間では Bluetooth ワイヤレス バージョンを選択します。
