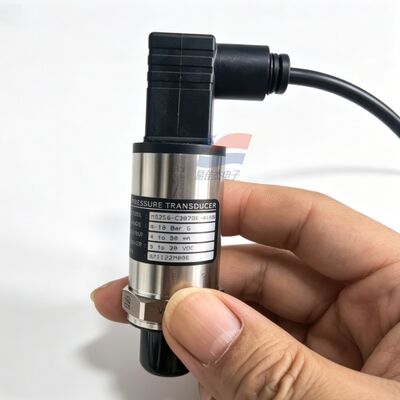

YJJ M5256-C3079E-010BG HAVC冷蔵用の工業用圧力トランスミッター 0-10Bar

製品説明:

YJJ M5256-C3079E-010BG HAVC冷蔵用の工業用圧力トランスミッター 0-10Bar

特徴:

M5256: M5200 コンパクト型マイクロ鍛造型ステンレス鋼圧送機プラットフォーム

C3079E: 電動+スレッド組み合わせコード

デジタル 3:出力信号 = 4-20mA 2本の電線出力

079: 電動コネクタ = DIN43650 A型直角ヒルシュマンプラグ

E: プロセススレッド = PT1/4 (R1/4) イギリス メトリック 円形パイプ 外線スレッド

010:範囲 0-10 Bar G (計量圧力,0-1 MPa)

B: 圧力タイプ = 計量圧力 (大気と接続された片側が相対圧力を測定する)

G: 標準回路保護構成 (逆接続,短回路,EMI電波電圧保護)

II. 基本的技術性能パラメータ

1圧力性能表

パラメータと仕様

測定範囲:0〜10バーG (計圧/0〜1000kPa)

総精度 (非線形性 + ヒステレシス + 繰り返し性): ±0.25% FS

総誤差帯 (TEB):温度範囲全体で ±1.0% FS

安全 過負荷 圧力: 定数範囲の2倍 (20 Bar)

防爆 断裂圧: 定数範囲の5倍 (50 Bar)

反応時間: < 3ms,動力圧の遅延なし

年間長期ゼロデリフト:年間FS ≤ ±0.1%

2電気仕様

出力: 4 - 20mA 2本のワイヤー系 (0 Bar = 4mA,10 Bar = 20mA)

電源電圧: 9 - 30VDC (工業標準 24VDC システムでは一般的です)

負荷上限: 最大 500Ω

回路保護:逆電源接続保護,出力短回路保護,10V/m電磁電波保護

断熱強度: 100MΩ @ 500VDC

接続: 3コア直角 Hirschmann DIN43650プラグ,簡単にプラグとプラグを外す,振動に耐える

3メカニカルとミディアムの互換性

接触材料: 17-4PH ステンレス鋼 統合マイクロ融合コアボディ, 溶接なし,ゴムシールリングなし, 漏れが少ない, 油と水に耐える

プロセスインターフェイス: PT1/4 (R1/4) 外部型円筒糸,テフロン・ガスケットシール

保護級:IP67 屋外や湿気のあるキャビネットに適しています

抗振動: 20G (20 - 2000Hz); 衝撃抵抗: 50G

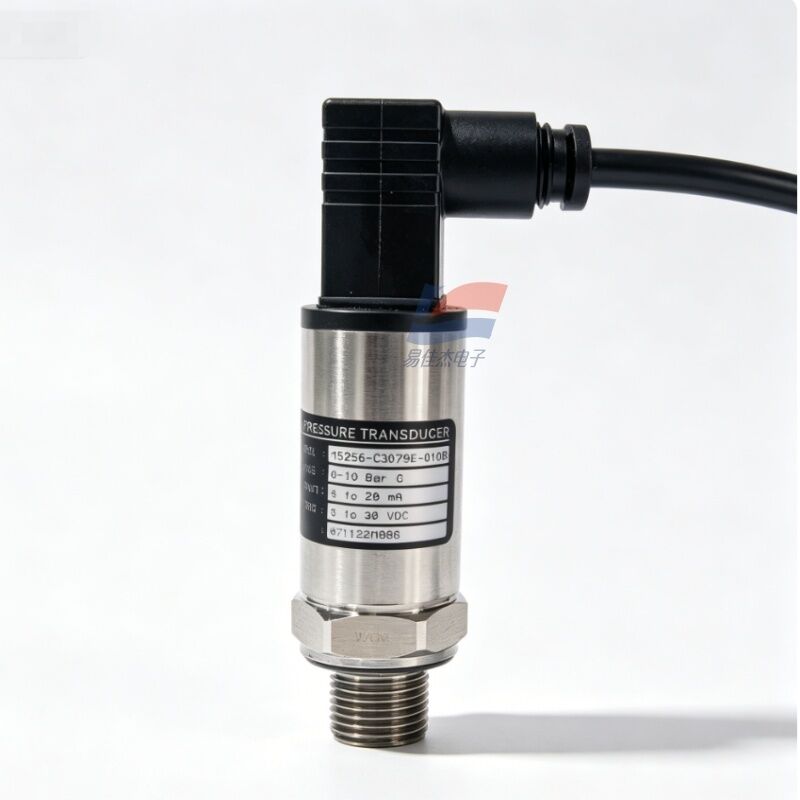

総サイズ: 円筒状のコンパクトタイプ,六面のエッジ24mm,総長50mm,限られた設備スペースで簡単にインストール

体重: 約85g

4温度パラメータ

中間作業温度: -40°C ~ +125°C

工場温度補償範囲: -20°C~+85°C (全温度範囲の校正,高低温で有意な漂移なし)

保存温度: -40°C ~ +125°C

適用されるメディア:圧縮空気,水力油,清水,低圧蒸気,軽度の弱腐食性液体

5認定

CE産業用電磁互換性認証,RoHS環境適合性

3主要な製品メリット

統合ステンレス鋼コアボディ:Oリング密封構造がない.油,水蒸気,高低温に耐える.通常の拡散シリコントランスミッターよりもはるかに長い寿命を持つ.

9 - 30VDCの広電圧電源, 24V DC電源を持つ機械,空気圧縮機,PLC制御キャビネットと互換性がある.

複数の回路の保護機能が組み込まれています. 誤った配線や現場接続時のショート回路によるセンサーの損傷はなく,デバッグの誤差耐性が高いです.

IP67の防水直角ヒルシュマンコネクタで,振動環境では解けたり壊れる可能性が低い.

工場製の全温度範囲の校正,高度に交換可能で,交換時にシステムを再校正する必要はありません.

4主な応用シナリオ

1水力/空気自動化機器 (最もよく使用される)

注射鋳造機,鋳造機 セルボ液圧システム 油圧監視 閉ループ

空気圧縮機,真空ポンプ,貯蔵タンク圧力安定化,高低圧スタートストップ制御

圧縮装置 自動組立ライン 油圧計測 超圧アラーム

2暖房,冷却,水処理

中央空調の冷却水/熱水パイプ用水圧伝達器

乾燥機,空気圧縮機の圧力監視

水浄化設備,循環水道,水不足防止の恒常圧力制御

3一般工業機器

小型の蒸気ボイラー,熱処理装置の低圧圧力検出

レーザー切削,印刷,包装機器のための圧力フィードバック

圧力試験装置,老化試験台に関するデータ収集
