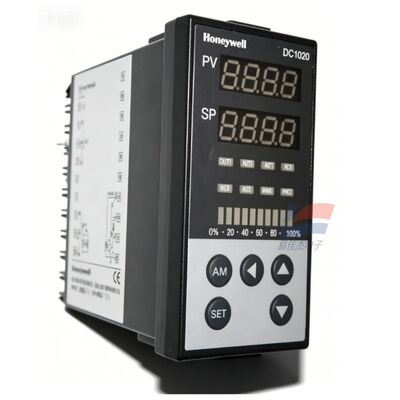

YJJ DC1020CT-30200B-E 熱処理/調理装置のためのPID温度制御メーター

製品説明：

YJJ DC1020CT-30200B-E 熱処理/ベーキング装置用 PID 温度制御計

特徴：

I. 完全なモデル セグメントの解釈 DC1020CT-30200B-E

DC1020: シリーズサイズ 48mm × 96mm (8/8 DIN 垂直パネル)

CT: 入力タイプ = T = 熱電対用の特殊入力 (K/J/R/S/B/E/N/T/W など 12 種類の熱電対)、PT100 サーモレジスタを直接使用することはできません

3: メイン制御出力 OUT1 = 4～20mA アナログ電流連続 PID 出力

0：第2制御出力OUT2＝なし

2: 警報チャネル = 警報用独立リレー 2 個 (AL1 + AL2)

00：トランスデューサ出力なし、外部リモート設定SPなし

B: 内蔵 RS485 Modbus-RTU 通信 (PLC / タッチスクリーンにネットワーク接続可能)

E: 英語の操作メニューインターフェイス

II.コアハードウェアの電気パラメータ

1. 熱電対入力（CT標準）

対応熱電対：K、J、R、S、B、E、N、T、W5Re/W26Re、PLII、U、L 計12種類

測定精度：フルスケール±0.5％FS、表示分解能0.1℃

サンプリング周期：250ms/回

故障検出: 熱電対の断線により自動的に故障アラームがトリガーされます。

2. PID主制御出力(4~20mA)

出力仕様：DC4～20mA、最大負荷500Ω、無接点連続比例制御

PIDパラメータ範囲:

比例帯P:0～200%(P=0はスイッチON/OFF制御)

積分I: 0~3600秒;差動D：0～900s

自動セルフチューニングAT、手動/外乱なし自動切り替えA/Mをサポート

出力期間: 0s (電流出力には機械的遅延がなく、電気比例弁、SCR 調整電源に適しています)

3. 警報リレー 2 個 (AL1、AL2)

接点仕様：単極双投SPDT、3A/AC240V抵抗負荷

17種類の警報モードを内蔵：上下限絶対値、偏差警報、断線異常、ヒータ断線、スタンバイ警報など。

2 つの独立したしきい値を個別に設定でき、1 つは過熱シャットダウン用、もう 1 つは警告リマインダー用です。

4. RS485 Modbus通信（Bサフィックス以降のコア機能）

仕様:
