YJJ DC1040CR-701000-E 燃焼装置のPID温度制御メーター

製品説明:

YJJ DC1040CR-701000-E 燃焼装置のPID温度制御メーター

特徴:

I. 完全なモデルセグメントの解釈 DC1040CR-701000-E

DC1040: パネルのサイズ 96mm × 96mm (1/4 DIN 平方),二列デジタルチューブ + 出力ビームディスプレイ

CR:入力タイプ = R RTD熱抵抗専用,PT100/JPT100/JPT50をサポート,熱対を直接接続することはできません / 4-20mA線形信号

7: メイン制御出力 OUT1 = 三桁のモーター前後駆動出力 (制御電動プロパショナルの調節バルブ,オープン/クローズ・コンタクト・デュアル出力)

0: 2番目の制御出力 OUT2 = 無

1: 警報チャンネル = 1 SPDT リレー警報出力 (AL1)

00: トランスデューサー出力,外部リモコン設定SPなし

0: RS485 Modbus 通信機能なし,単機のみローカル操作

E: 英語メニュー操作インターフェース

II. ハードウェアの電気パラメータ

1PT100 熱抵抗入力 (CR 標準)

RTDをサポートする: PT100,JPt100,JPt50 三線熱抵抗

温度測定範囲: -199.9°C~+800.0°C,解像度0.1°C 測定精度:全スケールの ±0.5%

線断断検出:熱抵抗の開いた回路で起動する自動故障アラーム

採取期間: 250 ms/時間

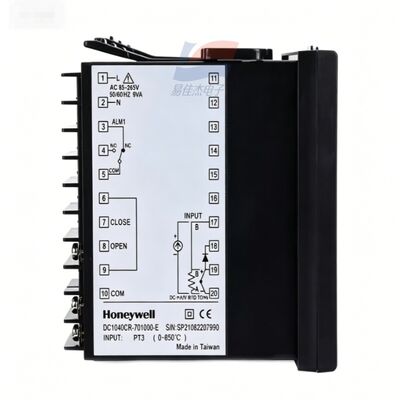

2三方向モーターバルブ制御出力 (出力7,コア機能)

出力形式: 2組の独立したリレーコンタクト (開口弁/閉口弁),電動プロパショナルモーターバルブを動かす

接触容量: 3A / 240VAC 抵抗負荷

制御ロジック:PID自動出力オン/オフパルス,自動計算バルブ開口度,恒温閉ループ調節

バルブ移動時間をカスタマイズするサポート (0~1000秒),蒸気 / 熱水電動二方向 / 三方向バルブと互換性

自動自動調節AT,手動/自動無事切り替えA/Mをサポートする

PID パラメータを調節できる:

比例帯P: 0~200%;積分I: 0~3600s;派生D: 0~900s

3単チャンネルアラームリレー AL1

連絡先: 単極式二重投射SPDT,3A/240VAC

17つのアラームモード内蔵:上限,下限,偏差アラーム,センサーのオープン回路,待機警告

独立してアラームドレッシングを設定することができます,過剰な温度停止,音と光の警告リンクに使用

4電力供給と環境

電力供給:広範囲の普遍的なAC85~264V 50/60Hz,最大8VA;オプションDC15~55VDC直流電源

作業環境: 0~50°C,湿度 20~90% RH コンデンサなし

保護: フロントパネル IP65,バックパネル端末 IP30;産業用EMC反電波,モーター干渉

パラメータストレージ:電源喪失後の EEPROM 恒久的なストレージ,バックアップバッテリーは必要ありません

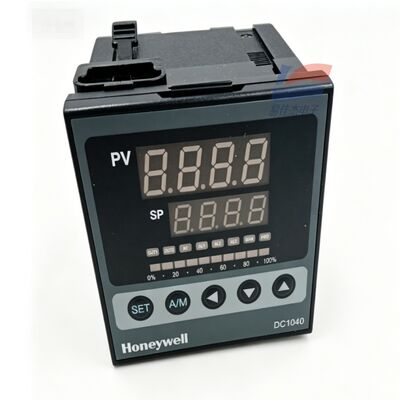

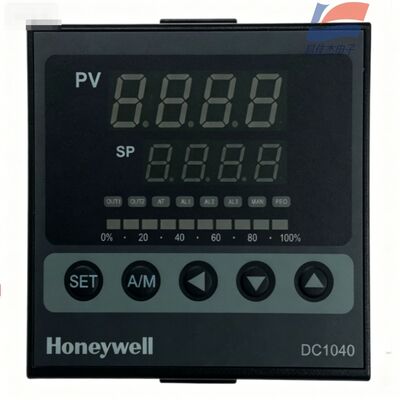

5人工機器のディスプレイとキー

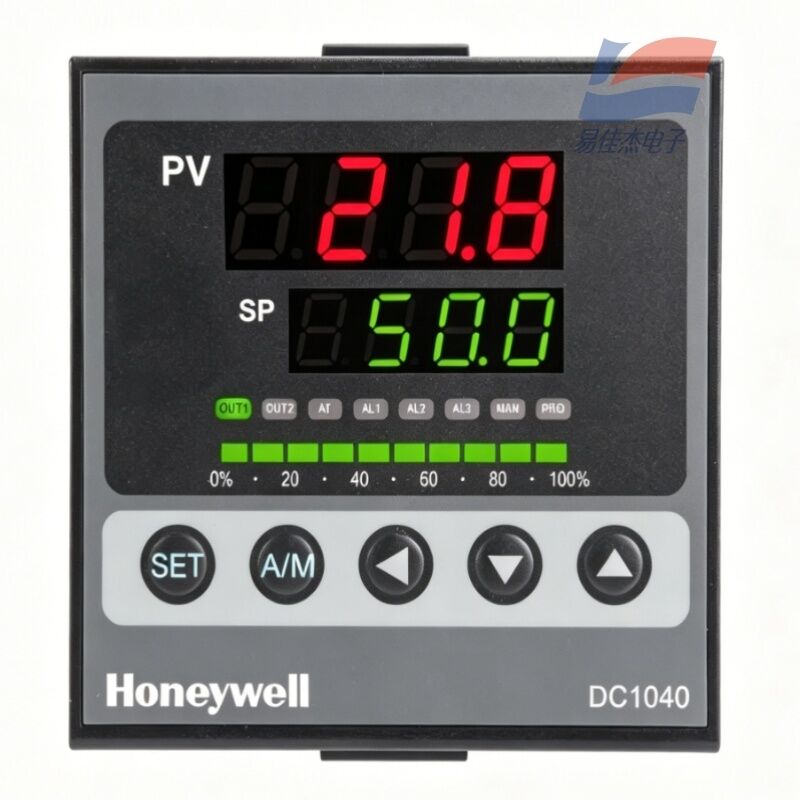

4桁のデジタルチューブ:上列のPV実際の温度,下列のSP設定温度

10セグメントのLEDコラム:直感的に0~100%のバルブ開口出力比を表示する

パネルキー: SET 設定,A/M 手動自動切換,上下調節キー

状態指示灯:OUTバルブ制御,AT自動調節,AL1アラーム,MANマニュアルモード

6機械的な寸法

パネル: 96×96mm; キャビネット開口: 92×92mm; 全体深さ95mm
