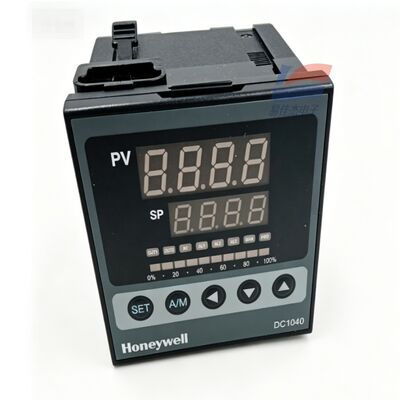

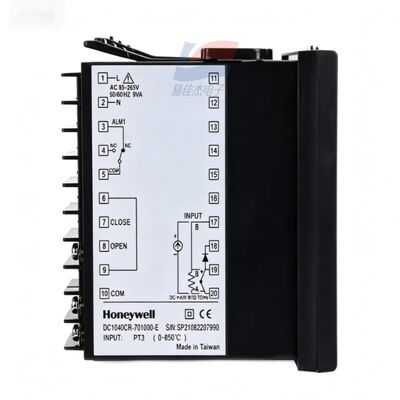

YJJ DC1040CL-301000-E 正確な工業用温度制御用 PID プロセス コントローラー

製品説明：

YJJ DC1040CL-301000-E 正確な工業用温度制御用 PID プロセス コントローラー

特徴：

I. 完全なモデルのセグメンテーションの説明: DC1040CL-301000-E

DC1040: シリーズサイズ 96mm × 96mm (1/4 DIN 正方形パネル)、2 列デジタル管 + 0 ～ 100% 出力ライトカラムディスプレイ

CL: 入力タイプ = リニア リニア アナログ入力、4 ～ 20mA、0 ～ 5V、0 ～ 10V の産業用トランスミッター信号のみをサポートします。熱電対/PT100サーモレジスターには直接接続できません

3：主制御出力 OUT1 = 4～20mA アナログ電流連続 PID 出力（接点比例調整なし）

0: 2 番目の制御出力 OUT2 = 追加の制御出力なし

1: アラームチャンネル = 1 SPDT 単極双投リレーアラーム (AL1)

00：振動子出力なし、外部リモート設定SP機能なし

0: RS485 Modbus-RTU 通信インターフェイスなし。ローカルの単一マシン操作のみ。PLC リモート ネットワーキングはサポートしません。

E: 英語の操作メニューインターフェイス

II.コアハードウェアの電気的性能パラメータ

1. CL リニアアナログ入力 (コア機能)

サポートされる信号: 4 ～ 20mA DC、0 ～ 5V DC、0 ～ 10V DC 標準工業用トランスデューサー信号 (M5256 圧力トランスデューサー、VY400 渦流量計、酸素/ガス 4-20mA トランスデューサー モジュールと互換性あり)

測定精度：フルスケール±0.5％FS、小数点以下0.01/0.1/1調整可能

サンプリング周期：500ms/回

電流入力インピーダンス: ≤100Ω;電圧入力インピーダンス ≥100kΩ

故障検出: 入力信号損失により自動的に AL1 故障アラームがトリガーされます

2. PID メイン制御 4~20mA 電流出力 (コード 3)

出力仕様：DC4～20mA、最大負荷インピーダンス500Ω、接点調整なしの連続リニア

PIDアルゴリズム：標準PID +反積分飽和、自動セルフチューニングAT、外乱なしの手動/自動切り替えA/Mをサポート

PIDパラメータ調整範囲：

比例帯P:0～200%(P=0はスイッチON/OFF2位置制御)

積分I: 0~3600秒;導関数D：0～900秒

出力には機械的磨耗がなく、高周波の連続調整条件に適しています。

3. シングルチャンネル警報リレー AL1

接点仕様：SPDT単極双投、3A/AC240V抵抗負荷

絶対値上下限、偏差オーバーリミット、信号断線、スタンバイ警報など17種類の警報モードを内蔵。

独立したしきい値設定、音および光警報器、遮断電磁弁、機器シャットダウン回路にリンク可能

4. 電源および環境仕様

電源：一般ワイドレンジAC85～264V 50/60Hz、最大総合消費電力8VA;オプションのDC15〜50V直流電源

動作環境温度：0～50℃。保存 -20~+65℃

湿度：20～85％RH、結露なきこと

保護等級：前面パネル IP65、背面配線端子 IP30

電磁両立性: CE 産業用 EMC 認証、モーター、周波数コンバーターのサージ干渉に対する耐性

パラメータストレージ: EEPROM の電源をオフにするとパラメータが永久に保存され、バックアップバッテリは不要です。

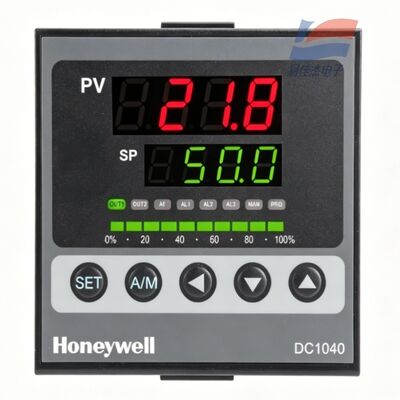

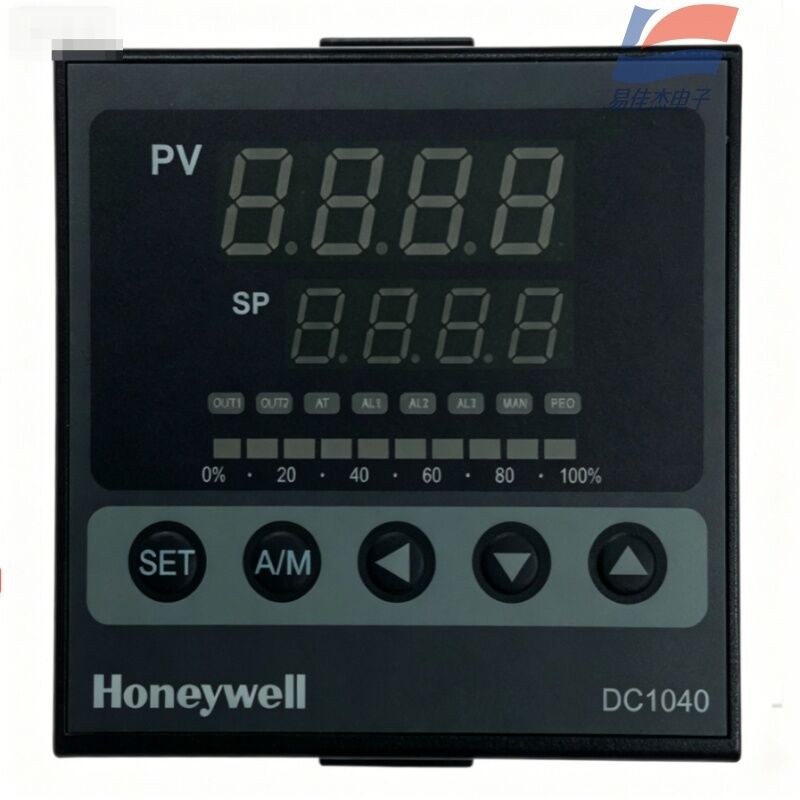

5. ヒューマンマシンディスプレイとキー

デュアル4桁デジタル管：​​上段PVリアルタイム測定値、下段SPプロセス設定値

10セグメント緑色LEDライトコラム：0～100%のPID出力電力比を直感的に表示

操作キー：SET設定、A/M手動自動切替、上下増減キー 状態表示灯：OUT - メイン制御出力、AT - セルフチューニング、AL1 - アラーム、MAN - マニュアルモード

6. 機械的取り付け寸法

パネル外形寸法：96(W)×96(H)mm

制御盤開口部：92×92mm

全体の奥行き: 95 mm

Ⅲ．製品の核となる利点

リニア信号専用コントローラ: 温度制御に限定されず、圧力、流量、レベル、ガス濃度の閉ループ PID 調整を実行でき、すべての 4 ～ 20mA 出力タイプのトランスミッタと互換性があります。

4 ～ 20mA の非接触電流出力、リレー接点出力よりもはるかに長い耐用年数を備え、電気比例バルブ、SCR ソリッドステート電力調整、および可変周波数ファンと互換性があります。

5. スタンドアロン小型装置の自動化

PLC を使用せずに完全な閉ループ プロセスを実行できます。送信機が信号を収集 → 機器の PID 計算 → 4 ～ 20mA でアクチュエータを駆動し、アラーム リレーが安全インターロックとして機能します。
