商品の詳細:
|
| 位置検出: | ±70μm (代表値) | 最大: | ±150μm |
|---|---|---|---|
| 飽和光電流: | 500μA(VR=5V、負荷1kΩ) | 端子間の絶縁抵抗: | 7kΩ(0.1Vバイアス) |
| 上昇時間: | tr 1μs | 端子接合容量: | 70～150pF |
| 暗電流ID: | (VR=5V) | 典型的な: | 0.5nA、最大10nA |
| ハイライト: | 2次元PSD位置感知検出器,光二极管の光学位置測定,保証付き赤外線光電センサー |
||
製品説明:

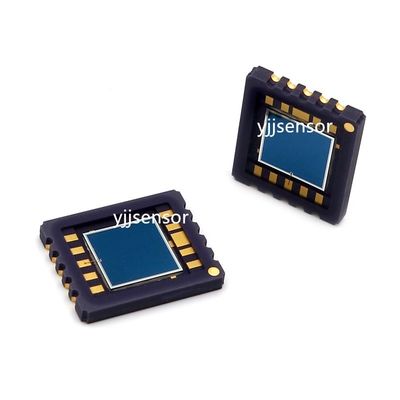

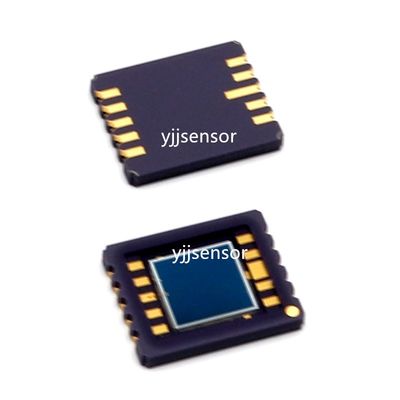

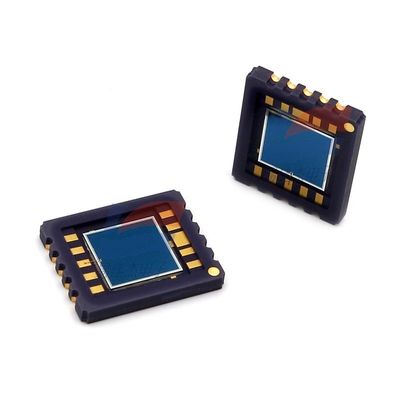

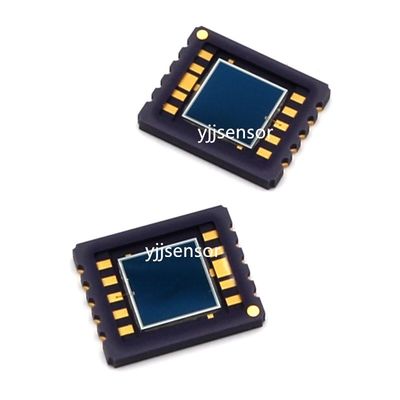

YJJ S5990-01 2次元PSD位置感知センサー 光ダイオード 光学位置測定
特徴:
装置の種類:四面形の二次元PSD (位置感知検出器,特殊光二极管の一種)
モデルの区別
S5990-01: トレイと散装物表面の固定モデル
S5990-11: ロールテープの表面を固定する生産モデル
同じサイズのシリーズ:S5991-01 (9×9mm光敏感表面)
基本原則
光点が4×4mmの光敏感表面のどこかに落ちるとX1/X2/Y1/Y2アノード出力光電流の4つの経路は,光点の座標に線形的に対応している.バックエンド回路は4つの電流の比率を計算し,ピクセル配列を必要とせず,正確な二次元XとY座標を計算できます.反応速度も非常に速い.
II 光学・電気コアパラメータ (Ta = 25°C,標準試験条件)
1光学スペクトルパラメータ 表
パラメータ 典型的な仕様
効果的光敏感領域 4mm × 4mm
スペクトル応答範囲320~1100nm (紫外線から近赤外線)
ピーク応答波長 λp 960nm (905/960nm赤外線レーザーと互換性)
最大応答感度 0.6 A/W
2位置検出性能 表
パラメータ インディケーター
位置検出誤差 ±70μm (典型),最大 ±150μm
飽和光電流 500μA (VR=5V,負荷 1kΩ)
極間抵抗 7kΩ (0.1Vバイアス)
上昇応答時間 tr 1μs (高速スポット追跡)
終端接続容量 70~150pF
ダーク電流ID (VR=5V) 典型的な0.5nA,最大10nA (低騒音,弱光に対応)
3極限パラメータ
最大逆偏差電圧:20V (従来の推奨作業電圧5V)
動作温度: -20°C ~ +60°C
保存温度: -40°C ~ +80°C
パッケージの厚さ:超薄の1.26mmセラミック表面マウントパケット,SMTリフロー溶接と互換
窓素材: シリコン樹脂 (エポキシよりも紫外線の伝達性が優れている)
4ピンの定義 (10ピンの表面マウント)
X1 アノード
空足 NC
X2 アノード
空足 NC
カソード 共通カソード
空足 NC
Y1 アノード
空足 NC
Y2 アノード
空足 NC
仕様:
| ダーク電流ID | VR = 5V |
| 典型的な | tr 1μs (高速スポット追跡) |
| 最大 | ±150μm |
| 位置検出 | ±70μm (典型的な) |
| 最大逆偏差電圧 | 20V |
| 動作温度範囲 | -20°Cから+60°C |
