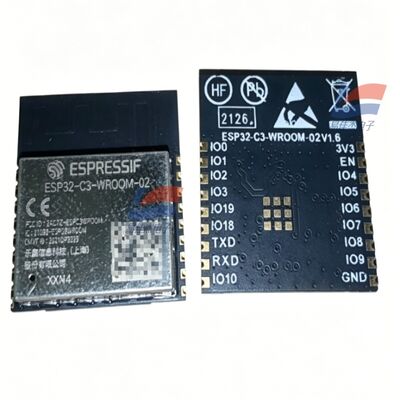

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + ブルーツ Bluetooth BLE5.0 無線モジュール

製品説明：

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 ワイヤレス モジュール

特徴：

I. 基本情報

ブランドメーカー: Espressif (中国、上海)

モデルの解釈

ESP32-C3: RISC-Vシングルコアメイン制御チップ内蔵

WROOM-02：スタンダードSMD無線モジュールシリーズ

N4: 4MB クアッド SPI フラッシュ、工業用温度範囲 -40℃~+85℃

アンテナ: 内蔵 PCB アンテナ (U.FL ソケットなし、外部アンテナ モデルの接尾辞 02U で区別)

パッケージ: 19ピンSMD表面実装モジュール、サイズ18×20×3.2mm

II.コアハードウェアパラメータ

1. プロセッサーとストレージ

CPU：32ビットRISC-Vシングルコア、最大160MHz

ROM：384KB

SRAM: 400KB (16KB キャッシュ) + 8KB RTC SRAM

フラッシュ: 4MB (N4 は 4M、N8 は 8M を表します)

40MHz高精度水晶発振器を内蔵 Espressif Systems

2. 無線通信（Wi-Fi + BLE Dual）

Wi-Fi 2.4G

標準: 802.11 b/g/n、1T1R

帯域幅：20MHz/40MHz、最大速度150Mbps

チャンネル：2412～2484MHz（1～13チャンネル）

モード: ステーション / SoftAP / ハイブリッド デュアル モード、4 つの仮想 Wi-Fi をサポート

送信電力: 20.5dBm;受信感度 - 105dBm

機能：FTMレンジング、WMM、フレームアグリゲーション、アンテナダイバーシティ

Bluetooth 5.0 BLE

レート: 125K/500K/1M/2Mbps

サポート: BLE メッシュ、ブロードキャスト拡張、マルチブロードキャスト セット

Wi-Fi/Bluetooth アンテナの共有、共存スケジューリングの組み込み、相互干渉なし Espressif Systems

3. 周辺リソース (15 GPIO)

すべての GPIO は再プログラム可能で、統合されたハードウェア周辺機器は次のとおりです。

通信：UART×2、I2C、SPI、I2Sオーディオ、TWAI（CAN2.0）、USB（シリアルポート/JTAGデバッグ兼用）

アナログ：8チャンネルSAR ADC（12bit）、チップ温度センサー内蔵

制御：LED PWMマルチ出力、赤外線リモコン、汎用DMA、ハードウェアウォッチドッグ、タイマー

スタートアップ コンフィギュレーション ピンのストラップ用の 3 つの GPIO、パワーオン モードの選択 Espressif Systems

4. 電気および電力の消費量

電源電圧: 3.0V ～ 3.6V (通常 3.3V)

ピーク送信電流: 280~345mA

Wi-Fi受信電流：82mA

低電力スリープ: RTC ディープ スリープはわずか数 μA レベルで、バッテリー デバイスに適しています

動作温度：-40℃～+85℃（Nシリーズは通常の工業用グレード、H4は-40～105℃の高温モデル）

防塵レベル：MSL3、表面実装リフローはんだ対応

5. 構造的な梱包

表面実装 19 ピン、金属シールド カバー干渉防止

PCB アンテナが内蔵されており、外部アンテナを追加する必要がなく、全体の構造が簡素化されています。

Ⅲ．類似シリーズ機種早見表

モデル フラッシュ アンテナの温度範囲

ESP32-C3-WROOM-02-N4 4MB 基板実装基板 -40~85℃

ESP32-C3-WROOM-02-N8 8MB 基板実装基板 -40~85℃

ESP32-C3-WROOM-02U-N4 4MB 外部 U.FL アンテナ -40~85℃

ESP32-C3-WROOM-02-H4 4MB 基板実装基板 -40~105℃ (高温)

4つ目。製品の主要な利点

RISC-V オープン アーキテクチャ、ARM ライセンス料不要、低コスト、高い生産コスト パフォーマンス

単一モジュール Wi-Fi + BLE、Bluetooth ペアリング、ワイヤレス データ送信、メッシュ ネットワーキングをサポート

豊富な周辺機器: センサー、ディスプレイ、モーター、CAN バス、オーディオ スピーカーを直接接続可能

超低スリープ消費電力、リチウム電池駆動のポータブルデバイスに最適

コンパクトなサイズ、シールド設計、家電製品/産業用電磁気の認証に合格しやすい

LeCang の公式 ESP-IDF および Arduino オープンソース開発フレームワーク、開発の敷居が低い

五。主なアプリケーションシナリオ

1. スマートホーム (最大使用シナリオ)

Wi-Fiスマートソケット、スイッチ、照明コントローラー、カーテンモーター

温湿度・人感赤外線・ガスセンサーネットワーク端末

スマート小型家電：加湿器、浄水器、ウォーターサーバー、フットバス

2. 産業オートメーション（40～85℃の広い温度範囲に対応）

産業用無線取得端末: 電圧、電流、温度湿度、ガス センサー データを収集します (以前に参照した SO-E2-960、MSA ガス センサーと組み合わせます)

CANバス無線ゲートウェイ、遠隔機器監視、485-Wi-Fi伝送モジュール

機器の無線データ送信、検査機器の無線データアップロード

3. 家庭用電化製品およびウェアラブルデバイス

Bluetooth/Wi-Fi デュアルモード ブレスレット、健康検知器、体重計

ワイヤレス ボイス プレーヤー、Bluetooth スピーカー、I2S オーディオ デバイス

リモートコントロールデバイス、赤外線転送ゲートウェイ

4. モノのインターネット収集、セキュリティ機器

バッテリー駆動の低電力コレクター（フィールド環境モニタリング、倉庫の温度湿度）

無線アクセス制御、人感アラーム、カメラサブボード

共有デバイス（パワーバンク、自転車シェアリング位置通信ボード）

5.教育、DIY開発

IoT 教育開発ボード、メーカー プロジェクト、無線制御実験プラットフォーム

仕様:
