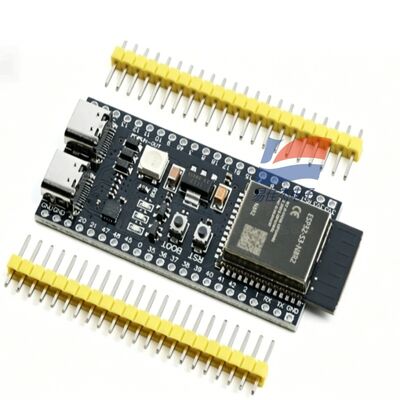

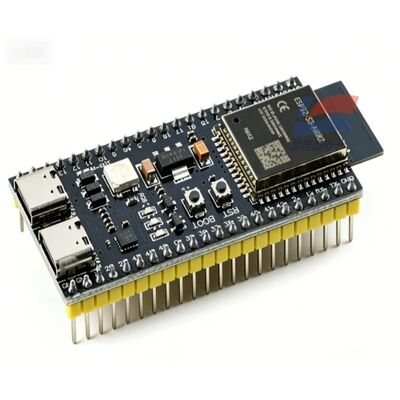

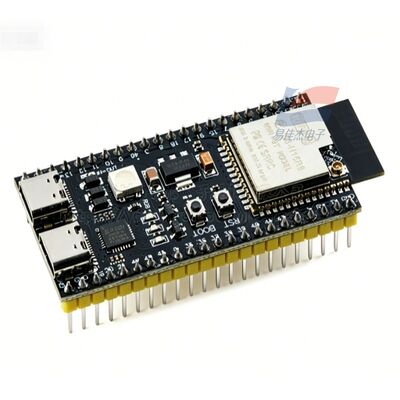

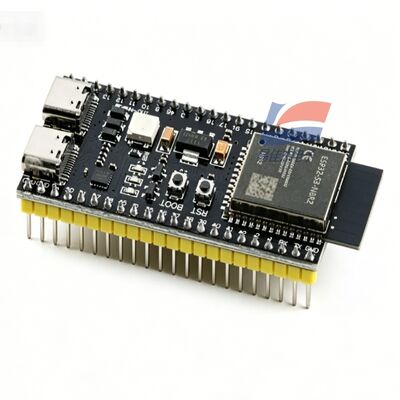

YJJ ESP32-S3-DevKitC-1-N16R8 開発ボード Wi-Fi + ブルーツepo_Latn ツーコア MCU / AI スマートデバイス専用

製品説明：

YJJ ESP32-S3-DevKitC-N16R8 開発ボード - デュアルコア 32 ビット MCU AI スマート デバイス ワイヤレス WIFI Bluetooth 機能

特徴：

I. 基本情報

モデルの解釈

ESP32-S3: AI ベクトルアクセラレーションを備えた新世代のデュアルコアメイン制御チップ

DevKitC-1: 標準汎用開発ボード、すべてのピンが露出、ダウンロード用 USB-C 電源

N16: 16MB クアッド SPI フラッシュ (プログラム/ウェブ/AI モデル ストレージ)

R8: 8MB オクタル PSRAM (超大容量キャッシュ、カメラ / 音声 / AI 推論に必須)

モジュール: ESP32-S3-WROOM-1-N16R8、オンボード PCB アンテナ付き

II.コアハードウェアパラメータ

1. メイン制御処理（AIコアのメリット）

CPU: デュアルコア 32 ビット Xtensa LX7、最大クロック速度 240MHz

専用ハードウェア: 組み込み AI ベクトル命令セット (ESP-NN) は、特にニューラル ネットワーク、音声、画像アルゴリズムを高速化します。

内蔵メモリ: 512KB SRAM + 384KB ROM + 8KB RTC 低速メモリ

外部ストレージ: 16MB フラッシュ + 8MB 高速オクタル PSRAM (同シリーズの最上位メモリ)

低消費電力: ディープスリープはわずか 5μA、長期のバッテリーデバイススタンバイをサポート

2. 無線通信（WiFi + BLE デュアルモード）

2.4G WiFi

標準: 802.11 b/g/n 1T1R、帯域幅 20/40MHz、ピーク 150Mbps

モード: STA/AP/混合、MQTT、HTTP、OTA リモート アップグレード、Web サービス

Bluetooth 5.0 BLE

レート: 125K/500K/1M/2Mbps、BLEメッシュ、Bluetoothブロードキャストペアリング、Bluetoothオーディオをサポート

無線共存: WiFi / Bluetooth ハードウェア スケジューリング、干渉なしで動作

3. ペリフェラル リソース (すべてのピンを露出、AI ペリフェラルと互換性あり)

GPIO: 36 個の汎用 I/O、33 個が利用可能、すべて再割り当てをサポート

通信インターフェイス: 3 UART、2 I2C、SPI、I2S オーディオ、TWAI (CAN2.0)、USB OTG

アナログ周辺機器: 20 12 ビット SAR ADC、オンチップ温度センサー

マルチメディア: ハードウェア PWM、LCD スクリーン ドライバー、カメラ DVP インターフェイス、赤外線トランシーバー

オンボード標準: USB-C (電源 + ダウンロード + シリアル ポート)、プログラム可能な WS2812 RGB ライト、リセット / ブート ボタン

4. 電気と環境

電源：USB 5V入力、チップコア3.3V

動作温度：-40℃～+85℃、産業機器規格に適合

開発サポート: ESP-IDF、Arduino、MicroPython 完全オープンソース、AI スマート デバイス ファームウェアと完全互換

Ⅲ． N16R8の超大容量メモリコア価値（通常のN4/N8ローエンドバージョンとは異なります）

16MB フラッシュ: オフライン音声モデル、Web 静的リソース、複数のファームウェア、大規模なファイル システムを保存でき、完全な OTA アップグレードをサポート

8MB PSRAM: 超大容量画像/音声キャッシュ、カメラ画像のスムーズな実行、複数のマイク音声、TensorFlow Lite AI 推論

PSRAM バージョンのない通常の 4MB フラッシュは、オフライン音声、顔認識、高解像度カメラ プロジェクトを実行できません。AI スマート デバイスは N16R8 で構成する必要があります。

IV. AI Core Capability（スマートデバイスの中核機能）

1. オフライン音声インタラクション (ESP-SR 音声フレームワーク) ローカル オフライン ウェイクアップ ワード認識 (インターネット接続は必要ありません)

エコーキャンセルAEC、ノイズリダクション、キーワード音声コマンド認識

中国語/英語のオフライン音声アナウンス、スピーカー I2S 音声出力付き

2. ローカル マシン ビジョン (TFLite Micro)

OV2640/OV5640 カメラに接続し、軽量モデルをローカルで実行します。

人体検出、顔認識、物体分類、動作認識

高解像度画像用の 8MB PSRAM キャッシュ、低遅延のローカル推論、クラウドにアップロードする必要なし

3. AI マルチタスクの同時実行

デュアルコア分業: 1 コアはワイヤレス ネットワーキングに、1 コアはローカル AI 計算に使用され、音声インタラクション + カメラ認識 + IoT デバイス制御を同時に実現します。

5. 主流アプリケーション（AIスマートデバイスを含む）

1. AIスマートデバイス/オフライン音声アシスタント（主力）

オフライン音声ウェイクアップ、照明/コンセント/家電製品の音声制御、温度/湿度/ガスデータの音声質疑応答レポート

デスクトップAI音声ロボット、子供の早期教育音声マシン、オフラインスマートホーム中央制御

2.ビジュアルAIカメラ設備

インテリジェントなアクセス制御顔認識、人体感知アラーム、倉庫商品認識、ペット監視

産業機器の外観検査、ガス検知画像無線アップロード（積み配 SO-E2-960、MSA 1012121X ガスセンサー）

3. スマートホームIoT端末

スマートスイッチ、調光パネル、温湿度・ガス回収ゲートウェイ、Bluetoothメッシュフルハウス連携

タッチスクリーン集中コントロール、赤外線ユニバーサルリモコン（エアコン/テレビの音声コントロール）

4. 工業用データ収集（広い温度範囲 - 40～85℃）

ガスセンサー無線収集端末、485/CAN to WiFiゲートウェイ、デバイス遠隔監視

マルチセンサーデータフュージョン、ローカルAI異常警報（ガス過剰時の音声リマインダー）

5.クリエイター・教育開発

大学IoTコンテスト、AI音声映像教育実験、Python/MicroPython開発プラットフォーム

音声カー、画像認識ロボット、低電力バッテリー監視装置

6. マルチメディアオーディオ機器

Bluetooth WiFiデュアルモードスピーカー、オフラインボイスプレーヤー、録音ノイズリダクション端子
