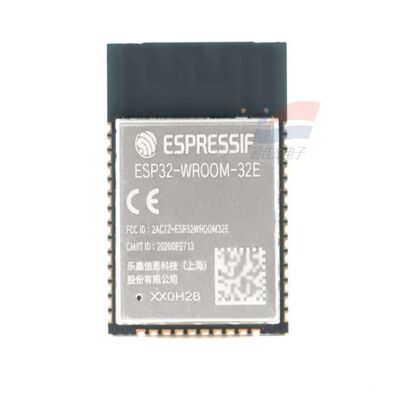

YJJ ESP32-WROOM-32E デュアルコアWiFi&Bluetooth MCUモジュール - ロット無線モジュール

製品説明：

YJJ ESP32-WROOM-32E デュアルコア WiFi および Bluetooth MCU モジュール - IoT ワイヤレス モジュール

特徴：

ESP32: 第一世代のデュアルコア LX6 メイン制御チップ

WROOM-32：スタンダード無線モジュールシリーズ

E: V3 に最適化されたシリコン (古い 32D の置き換え、ハードウェアのバグの修正、RF およびセキュリティのアップグレード)

アンテナ: 内蔵 PCB アンテナ;接尾辞 UE = U.FL 外部アンテナ ソケット付き

フラッシュバージョン: N4 (4MB) / N8 (8MB) / N16 (16MB)

オプションの R2 バージョン: 内蔵 2MB PSRAM、音声および画像のキャッシュに適しています

II.コアハードウェアパラメータ

1. 主な制御とストレージ

CPU: デュアルコア 32 ビット Xtensa LX6、80 ～ 240 MHz で調整可能な周波数、デュアルコアの独立した電源ドメイン

内部ストレージ: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

フラッシュ: 標準 4MB、オプションの 8MB/16MB SPI フラッシュ

ハイエンド R2 モデル: 追加の 2MB オクタル PSRAM (音声およびカメラのキャッシュ用)

超低電力 ULP コプロセッサ: スリープ モードでセンサー データを独立して収集し、マシン全体をマイクロアンペア レベルでスタンバイします。

2. 2.4G WiFi + Bluetooth デュアルモード WiFi

規格：802.11 b/g/n 1T1R、最大150Mbps

動作チャンネル: 2412~2484MHz、STA/AP/混合、WiFiメッシュ、OTAリモートアップグレードをサポート

無線の最適化: 32D と比較して 32E アンテナ整合回路がアップグレードされ、複数のデバイスの同時接続がより安定しました。

Bluetooth 4.2 (BR/EDR + BLE)

BLE メッシュ、Bluetooth ブロードキャスト ペアリング、SBC オーディオ エンコーディング、AFH 周波数ホッピング耐干渉をサポート

WiFi と Bluetooth を同時に使用でき、ハードウェア無線共存スケジュールに競合はありません

3. 周辺リソース (最大 26 GPIO)

すべての GPIO マトリックスは自由に再利用でき、統合されたハードウェア ペリフェラルです。

通信: 3 UART、I2C、SPI、I2S オーディオ、TWAI (CAN2.0)、SDIO

アナログ: 8 12 ビット SAR ADC、2 8 ビット DAC、静電容量式タッチセンサー

コントロール: 16 LED PWM、モーター固有の PWM、赤外線トランシーバー、パルスカウンター、ハードウェアウォッチドッグ

大容量ストレージのためのSDカード周辺機器拡張をサポート

4. 電気、サイズ、環境

電源：3.0～3.6V（通常3.3V）

サイズ: 18×17.5×3.2mm、38ピン標準SMD表面実装、金属シールドカバー

動作温度: 標準バージョン - 40℃~+85℃。高温版 -40℃～+105℃まで

耐湿レベル：MSL3、リフローはんだ付け量産対応

認証: BQB Bluetooth、FCC/CE 無線周波数、RoHS

Ⅲ．以前の 32D コアと比較した 32E のアップグレード ポイント

チップアップグレード V3 シリコン: クリスタル起動異常、PSRAM キャッシュクラッシュ、Bluetooth 切断バグを修正

セキュリティの強化: セキュア ブート V2、フラッシュ ハードウェア暗号化をサポートし、商用ネットワーキング デバイスに適しています。

無線の最適化: より強力な電磁干渉防止、金属筐体を備えたデバイスの WiFi 安定性の大幅な向上

ソフトウェア完全互換性: ピン定義は変更されず、ピン間を直接 32D に置き換えることができ、PCB を変更する必要はありません。

供給の安定性: Espressif は主に量産モデルを推進し、32D は徐々に廃止され、新しいプロジェクトは 32E を優先します

IV. ESP32-S3 / ESP32-C3との簡易区別表

モデルコアポジションの主な違い

ESP32-WROOM-32E 汎用 IoT モジュール デュアルコア LX6、AI ハードウェア アクセラレーションなし、完全な周辺機器、高いコストパフォーマンス比

ESP32-C3-WROOM-02 低コストの最小限の IoT RISC-V シングルコア、サイズが小さく、単純なセンサー ネットワーキングにのみ適しています

ESP32-S3-WROOM-1 AI ベクトル命令を備えた AI 音声 / ビジョン特化デュアルコア LX7、DVP カメラ、大容量 PSRAM をサポート

V. 主流のアプリケーション シナリオ

1. スマートホーム (最も一般的なシナリオ)

スマートソケット、壁スイッチ、RGB照明制御、カーテンモーター、温度/湿度/人感センサーゲートウェイ; Bluetoothペアリング+WiFiリモコン、フルハウスメッシュ連携。

2.485/CAN to WiFi ワイヤレス ゲートウェイ、産業機器のリモート監視

3. オーディオ、音声デバイス

Bluetooth WiFiデュアルモードスピーカー、音声アナウンス端末、簡易音声認識、MP3プレーヤー; PSRAM バージョンはオーディオ ストリームをキャッシュできます。

4. 産業オートメーション

産業用データレコーダー、機器ステータス収集、温度/湿度/圧力オンライン監視、PLCワイヤレス拡張、農業温室IoT収集ノード; -40〜85℃の広い温度範囲で作業場や屋外に適しています。

5. 家庭用電化製品およびメーカー製デバイス

WiFiリモコンカー、電子体重計、健康検知器、共有デバイス（充電バッテリー/保管庫）、Arduino/ESP-IDF開発学習ボード。

6. セキュリティと低電力監視

電池式屋外環境モニタリング、倉庫温湿度記録計、アクセス制御コントローラ、人感警報装置。ディープスリープモードで数か月間バッテリー寿命が持続します。
