YJJ A1101EUA-T シルクスクリーン付き単極デジタルホールスイッチ 01E 自動車電子機器

製品説明:

YJJ A1101EUA-T シルクスクリーン付き単極デジタルホールスイッチ 01E 自動車電子機器

特徴:

I. 基本情報

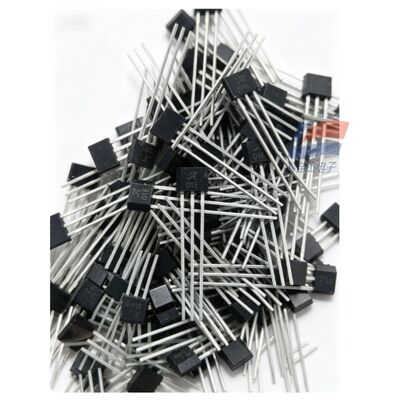

完全なモデル名:A1101EUA-T シルクスクリーン 01E
パッケージ: 3ピン透孔 SIP-3 (TO92相当長ピンプラグ)
デバイスタイプ:連続型単極ホールスイッチ (デジタル出力),磁石のS極 (南極) をのみ感知する
内部統合:電圧安定回路,ホールエレメント,信号増幅器,シュミットトリガー,NMOSオープンドレイン出力トランジスタ
認証:AEC-Q100自動車グレード,RoHS環境保護,高いESD/EMC反干渉,逆電池保護
II.コア電気パラメータ (25°C標準運転条件)
1電力供給 電気特性表
パラメータ 仕様値
稼働電源電圧 VCC 3.8 V ~ 24 V DC (5V/12V/24V産業制御 /自動車電源と互換性)
最大耐電圧 ±30V (組み込み逆接続保護と電圧過剰保護)
典型的な静的稼働電流 7.5 mA
電源を入れるときの起動時間 ≤ 4 μs,電源を入れるとすぐに磁場が検出される
2磁場誘発パラメータ (核磁気性能) 表
パラメータ 典型的な値説明
作業 トリガーポイント BOP (Sポール近) 175G (17.5mT) 磁場が≥175Gであるとき,出力は低く引き上げられ,導電する.
放出点 BRP (磁石は遠くにある) 45G (4.5mT) 磁場が < 45G のとき出力は切断され,抵抗は高い
磁気ヒステレシスウィンドウ BHYS 130Gs 磁気場の振動を誤って誘発するのを防ぐ
磁石のS極にしか反応しない N極には反応がない
3出力パラメータ
出力構造: Nチャネルオープンドレイン (オープンコレクター),上部の引き上げ抵抗を使用する必要があります
最大沈み電流 IOUT: 25 mA,直接LED,小さなリレーを動かすことができます
飽和度低下 (20mAでの伝導):典型的な215mV,最大400mV
非状態の流出電流: ≤ 10 μA
4環境と気温
動作温度: -40 °C ~ +85 °C (車両級の広い温度範囲)
保存温度: -55 °C ~ +150 °C
包装材料: 振動や湿度に耐える黒色エポキシ樹脂プラスチック包装
III. 製品の主な利点
大電圧3.8~24V,消費者用5Vデバイス,産業用24V,自動車用12Vシステムに適しています.
工場製のパッケージの校正により,注射ストレスの温度変動がなくなり,温度範囲全体で安定したトリガーポイントが作れます
連続リアルタイム検出,睡眠遅延なし,磁石の動きに即座に反応する
組み込み多重保護:逆接続保護,過電圧,ESD,モーターの干渉に対する強いEMC
外部バイパスコンデンサがなく,回路は非常にシンプルです.
DIP長ピン SIPパッケージ,手動溶接,プラグイン生産に便利
固体状態で 機械的な接触がない 寿命は10億倍以上 磨きも火花もない
IV. 特定の用途
1. 自動車電子機器 (主要自動車級シナリオ)
座席位置検知,ドア/バックドア/窓ロック閉塞検知
変速器のシフトギアセンサー,加速器/ガソリン位置制限
ワイパー,太陽屋根 移動制限 新しいエネルギー充電銃 現場で検出
2産業自動化機器
シリンダー/電磁弁ピストン 磁気制限スイッチ
サーリングベルト,ロール回転速度カウンター,金属作業部品の検出
機内ドア,安全保護ドア 磁気閉じるアラーム
扇風機,モーターローターの回転速度収集,パルスカウント.
3家電とスマートホーム
洗濯機ドアカバーの磁気検出,冷蔵庫ドアスイッチの検出
掃除機衝突磁気誘導,水タンク/塵箱の現場検出
浄水器フィルタを設置し,米炊飯器の蓋を閉める検出
スマートドアロック 磁気吸着 位置感知
4消費電子機器 計器設備
パワーバンクのフリップカバー,Bluetoothヘッドセットのコンパートメントを開ける目覚め検出
プリンター,スキャナー蓋を閉める,消耗品箱の現地識別
流量計,水計/ガス計 磁気パルス計
手持ちの儀器用電池容器の磁気吸入識別
5セキュリティと保管
ドアの磁気アラーム,収納キャビネット,安全ドア状態監視
組み立てラインの材料の存在 磁気誘導 選別 カウント
