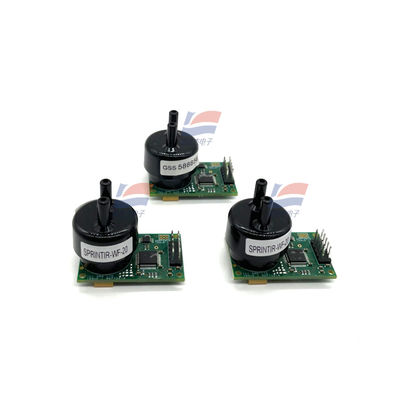

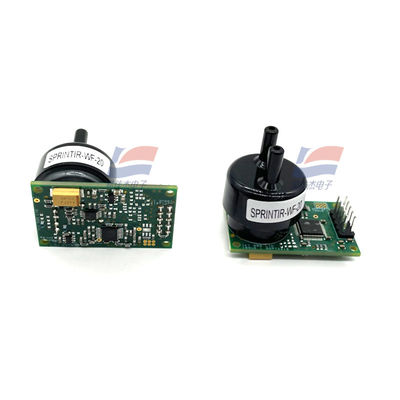

YJJ SprintIR-6S-20 NDIR 不分散型赤外線CO2二酸化炭素センサー 0-20% 医療機器

製品説明：

YJJ SprintIR-6S-20 NDIR 非分散型赤外線 CO2 二酸化炭素センサー 0-20% 医療機器用

特徴：

I. 基本情報

モデル: SprintIR-6S-20

ブランド: GSS (英国ガスセンシングソリューションズ)

検知ガス：CO₂（二酸化炭素）

検出原理: ソリッドステート LED 光源 NDIR (非分散型赤外線)

サンプリング方法：流通式（ガス吸入用ガスパスポンプ）

範囲仕様: 0 ～ 20% CO₂ (200,000 ppm) 表

プロジェクトの技術的パラメータ

測定範囲 0 ～ 20% CO₂

測定精度 ±(70 ppm + 5% 読み取り値)

解像度 10ppm

データ リフレッシュ レート 20Hz (1 秒あたり 20 セットのデータを出力)

最初の有効読み取り値 < 0.5 秒、予熱 < 30 秒

非線形誤差 < 1%FS

内蔵機能 自動ゼロ調整

圧力範囲 500 ～ 2000 mbar

圧力係数 0.13% 読み取り値 / mbar

耐用年数＞15年

電気的パラメータ表

プロジェクト指標

電源電圧 DC3.25～5.5V、推奨3.3V

平均動作電流 < 12mA、ピーク 33mA

全体の消費電力 通常 35mW

通信インターフェース TTL UART シリアルデジタル出力

環境条件

動作温度：0℃～+50℃

湿度：0～95％RH（結露しないこと）

保存温度：-30℃～+70℃

機械的寸法

プローブ外径：Φ23.8mm、高さ24mm

エアノズル：二重管エアノズル、フレキシブルホースポンプサンプリングに対応

重量: プローブ 7.5g、PCB アセンブリとの合計 16g

Ⅲ．製品の利点

超高速応答: 20Hz の高周波サンプリングは、呼吸波形を完全に捕捉し、主流の医療用高速 CO₂ プローブです。

ソリッドステート赤外線 LED、フィラメントの劣化がなく、寿命は従来の電球タイプの NDIR をはるかに上回ります。

非常に小さい 2mL ガスチャンバー、小さなデッドボリューム、迅速なガスパス交換、バイパスサンプリングに適しています。

UART デジタル出力、アナログ増幅は不要、シングルチップで濃度を直接読み取ります。

金メッキの光学キャビティ、水蒸気干渉に対する耐性、長期ベースライン安定性。

IV.主な用途

1. 医療機器（コアアプリケーション）

人工呼吸器、麻酔器による呼気終末二酸化炭素 (EtCO₂) のモニタリング。

肺機能検査装置、代謝カート、運動用心肺装置。

動物実験用呼吸室、獣医用麻酔監視装置。

2. 研究と生理学的検出

人間の運動体力テストのためのガス分析。

動的ガス経路の迅速な濃度追跡実験。

生物学的インキュベーター内の CO₂ の動的モニタリング。

3. 産業および包装産業

調整雰囲気包装 (MAP) 用のオンラインガス検出。

消火ガス中の CO₂ 濃度を迅速に監視します。

ガスクロマトグラフィー、動的ガス分配装置ガス経路分析モジュール。
