YJJ O2I-Flex-092 特殊駆動+信号変換回路板 ジルコニア酸素探査機

製品説明：

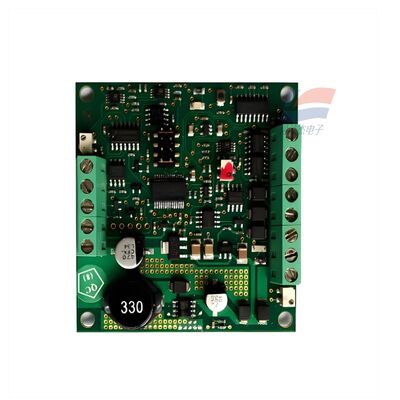

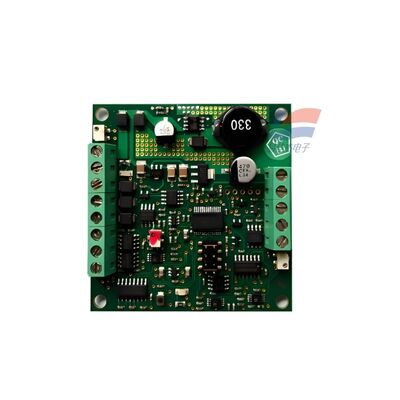

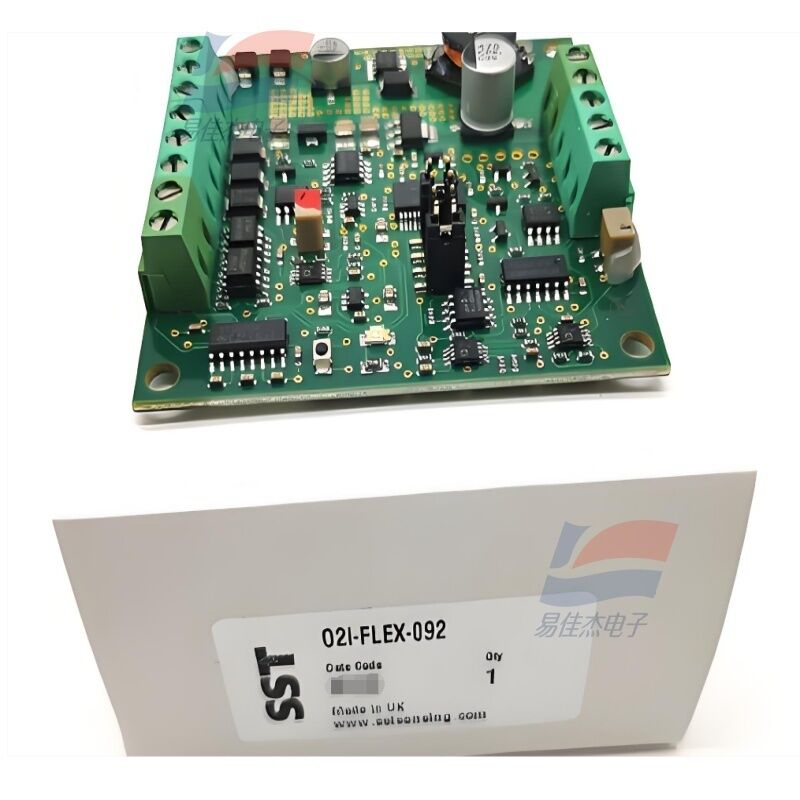

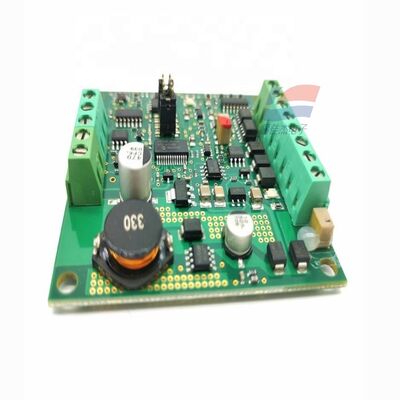

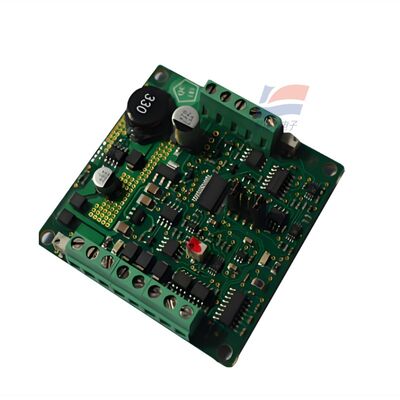

YJJ O2I-Flex-092 ジルコニア酸素プローブ専用ドライブ+信号変換回路基板

特徴：

I. 基本的な概要
O2I-Flex-092 は、SST ジルコニア (ZrO2) 酸素プローブ専用のドライバーおよびトランスミッター回路基板です。酸素プローブの加熱と電力供給、ジルコニア電池からの微弱な信号の収集、信号の増幅と計算の実行、およびそれらの信号の工業標準アナログ/デジタル信号への変換を担当します。すべての SST ジルコニア酸素プローブ (O2S-FR-T2/T6、OXY-Flex 高温プローブロッド) と互換性があり、対応するプローブなしで単独で使用することはできません。
II.電気的パラメータ
電源：DC24V±10%、最大使用電流600mA（プローブ加熱消費電力含む）
3 つの出力 (同時オプション)
4-20mA: 負荷 100-600Ω、アナログ範囲は酸素濃度に直線的に対応します
0-10VDC: 最小負荷 ≥ 10kΩ、産業用 PLC 直接取得電圧信号
RS232 デジタル: 9600 シリアル ポート、0.01% O2 高精度数値出力、RS232 は範囲でカスタマイズ可能
温度と湿度の条件: 動作時 -10℃ ～ +70℃。保管時 -10℃ ～ +70℃。 1-1000mbarに対応する空気圧（内蔵空気圧補正）
Ⅲ．酸素濃度測定仕様
2 レンジ (ハードウェア選択可能)
1 0.1% - 25% VOL O2 (通常の空気/閉鎖空間)
2 0.1% ～ 100% VOL O2 (高純度酸素、不活性保護ガス)。 RS232 は任意のセグメント化範囲でカスタマイズ可能
精度: 校正後、±1% FS;再現性 ±0.5% FS
応答 T90: 高速プローブ < 4 秒。標準プローブ < 15 秒。全体の予熱と安定化 5 ～ 10 分
校正方法: 内蔵ボタン校正、外部端子トリガ校正、ホストコンピュータからの RS232 経由のリモート校正。 20.7% O2 空気による 1 点校正で十分であり、校正用ガスタンクは必要ありません。
IV.製品の主要な機能
内蔵の電源表示灯 + 故障表示灯、プローブの短絡/加熱異常の直感的なアラーム
適応型デジタルフィルタリング: 高速応答/安定出力モードを切り替えて、動的と安定性のバランスをとることができます。
現場での配線に便利なプラグアンドプレイ端子コネクタ。 OEM組み込み設置（標準小型基板サイズ）
ジルコニア非消耗アクセサリ、プローブ寿命 3 ～ 8 年、トランスミッタボードは長期メンテナンスフリー
V. 適用目的
1. ボイラー・燃焼排ガス（メイン）
ガス、燃料、バイオマスボイラーの炉内の残留酸素を監視し、PLC と組み合わせて閉ループ省エネ制御、排ガス排出管理を行います。
2. 不活性ガス保護産業
熱処理炉、ろう付け炉、窒素保護炉、リチウム電池焼結炉、酸化防止のための残留酸素監視、0～1%微量酸素監視。
3. 包装と食品
缶詰/袋詰め食品の気密包装、ワイン貯蔵タンク、穀物貯蔵の不活性化、低酸素鮮度監視。
4. 環境と密閉空間
地下室、船室、地下の密閉された船室、穀物貯蔵所の酸素欠乏警告。研究室用保育器の酸素含有量の測定と制御。
5. 酸素の発生 / 化学プロセス
空気分離酸素製造、高純度窒素製造、発酵タンク内の酸素含有量オンライン監視、化学反応容器内の酸素濃度インターロック保護。
VI.一般的に使用される酸素プローブ
O2S-FR-T6: 常温インサートタイプ、0-25% O2 ユニバーサル
OXY-Flex：高温プローブロッド（～700℃）、ボイラー排ガス専用
