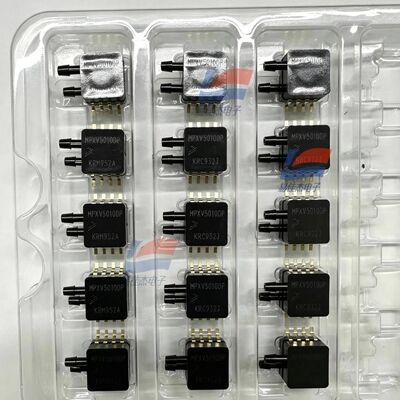

YJJ MPXV5010DP 0〜10kPa差圧センサー HVACおよび医療用

製品説明：

YJJ MPXV5010DP 0-10kPa 差圧センサー HVAC および医療アプリケーション

特徴：

I. コアパラメータ

1. 圧力範囲

測定タイプ：差圧（差圧）、デュアルインレットP1-P2

範囲: 0 ～ 10 kPa (0 ～ 1.45 PSI、約 1000 mm 水柱)

最大過負荷: 40 kPa

破壊圧力：100kPa

2. 電気出力 (増幅、温度補償付き)

電源：DC4.75～5.25V（標準5Vシングルチップマイコンシステム電源）

出力電圧: 0.2 V (0 kPa) ～ 4.7 V (フルスケール 10 kPa)、リニアアナログ電圧出力

感度: 450mV/kPa

応答時間: ≤ 1 ミリ秒

精度: 0 ～ 85℃ の全温度範囲内の合計誤差 ≤ ±5% FS、工場で校正済み、チップ上に温度補償回路を内蔵、外部調整回路は不要

3. 環境と構造

動作温度：-40℃ ～ +125℃

パッケージ：SIP-6 直挿し、デュアルフックエアノズル（外径φ3.3mm）、シリコーンゴムチューブ接続

中: 乾燥したきれいな空気にのみ適しており、液体、腐食性ガスには適していません。

ピン: 1 = VCC 5V; 2 = グランド。 3 = アナログ出力。 4/5/6 = フローティングピン

II.モデル文字の解釈

MPXV: 信号増幅機能+温度補償機能を内蔵したシリーズ

5010: 範囲コード 0 ～ 10 kPa

DP：差圧＝デュアルポート差圧タイプ（圧力ポートが2つあり、2点間の圧力差を測定）

Ⅲ．主な用途

1. HVAC 換気産業 (最も一般的に使用される)

ファン前後の圧力差測定、ダクトの静圧測定

フィルターの詰まりを監視：フィルター前後の圧力差の増加はフィルターの詰まりを示します

クリーンルームの圧力管理、無塵作業場、換気風量監視

2. 医療機器

人工呼吸器、麻酔器の気流圧力差の測定

肺機能検査装置における空気流量測定

病院のベッドの気圧制御システムの圧力収集

3. 産業用計測および制御

ピトー管による風速測定（差圧と組み合わせて風速を算出）

微量ガス流量の計測（絞り＋差圧を流量に換算）

ファン、真空ポンプの負圧監視

ガス分析計の圧力監視

4. 家庭用電化製品および器具

洗濯機の水位の圧力検知

小型エアポンプの閉ループ圧力制御

気密試験・微圧試験装置
