商品の詳細:
|
| 単一の行と列のポイント: | 384 点/行 | 紙幅: | 58mm |
|---|---|---|---|
| 効果的な 印刷 幅: | 48mm | 最高の印刷速度: | 75mm/秒 |
| 紙送りステップ距離: | 0.0625mm | ロジック制御電圧 Vdd: | 3.0～3.6V / 4.75～5.25V |
| 加熱ヘッド・モーター駆動電圧 Vp: | DC4.75～9.5V | プリントヘッドのピーク電流: | 3.76A |
| ハイライト: | 低電圧医療機器用 熱印刷頭,紙の入力軸のない熱印刷頭3.0〜4.2V 医療機器の印刷頭,3.0-4.2V medical instrument print head |
||
製品説明：

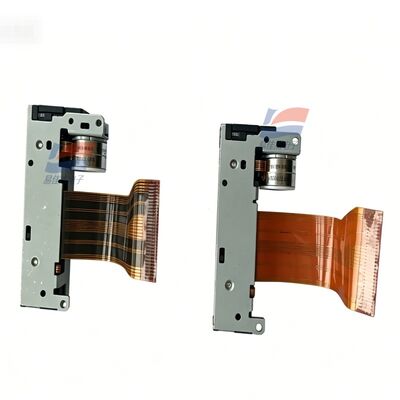

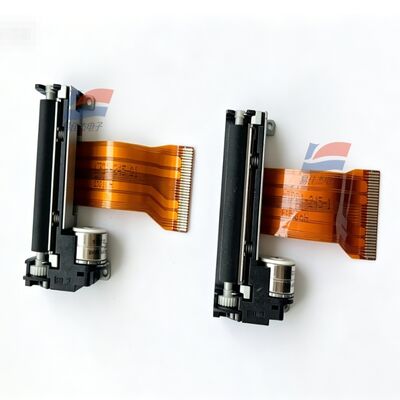

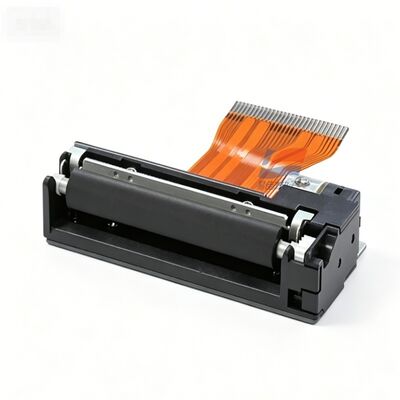

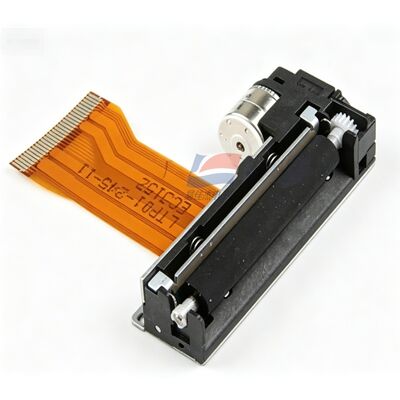

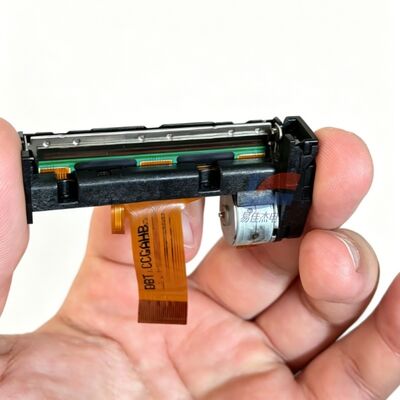

YJJ LTP01-245-C1 3.0 - 4.2V 低電圧医療機器サーマルプリントヘッド、紙送りシャフト開閉スイッチなし
特徴：
I. 基本情報
型式：LTP01-245-C1（セイコーインスツルオリジナル品）
タイプ: 横型サーマルプリンターコア (2 インチ、用紙幅 58mm)
末尾C1：紙送り軸開度検知スイッチは無く、サーマルヘッド温度検知と紙切れ光電検知のみ
互換代替品：富士通FTP628MCL101、国内ATP201機構
II.プリンティングコア仕様
印刷方式：サーマルドットマトリクス行印刷
単一行および列ポイント: 384 ポイント/行
解像度：横8ドット/mm、縦16ドット/mm
紙幅：58mm（公差0～-1mm）
有効印字幅：48mm
最大印刷速度: 75mm/s
紙送りステップ距離：0.0625mm
同期加熱最大点数：64点
紙送り経路：円弧状送り、シンプルな紙送り構造
Ⅲ．検出センサーの構成
サーマルヘッド温度検知：サーミスター内蔵
紙切れ検知：反射型光電センサー
紙送り軸開閉検知：なし（C1版はスイッチ付モデルと異なります）
IV.電源パラメータ
1. 2つの独立した電源
ロジック制御電圧 Vdd: 3.0~3.6V / 4.75~5.25V (いずれかを選択)
加熱ヘッド/モーター駆動電圧 Vp:4.75~9.5V DC
2. ピーク電流
印字ヘッドピーク電流：3.76A（9.5V、64点同時加熱）
ステッピングモーターのピーク電流: 0.6A
3.配線インターフェース: 30ピンフレキシブルFPC配線
V. 寿命と環境パラメータ
印刷寿命
加熱パルス総寿命: 1億パルス
用紙経路の摩耗寿命: 50km (工場で認定されたオリジナルの感熱紙を使用)
動作温度：0℃～+50℃
保存温度：-20℃～+70℃
動作湿度：20%～80%RH、結露なきこと
VI.物理的な寸法と重量
外形寸法（突起部除く）：69.8×32.7×15.3mm
全体の正味重量: 約 44 グラム
構造: 金属ベース + 金属ギア、安定した放熱
VII.適用機器
ハンディPOS機、医療検査機器、ポータブルレコーダー、産業機器用小口チケット印刷、車載端末、ポータブルレジ用プリンター
仕様:
| 動作温度 | 0℃～+50℃ |
| 保管温度 | -20℃～+70℃ |
| 加熱パルスの総寿命 | 1億パルス |
| 全体の寸法 | 69.8×32.7×15.3mm |
| 全体の正味重量 | 44g |
