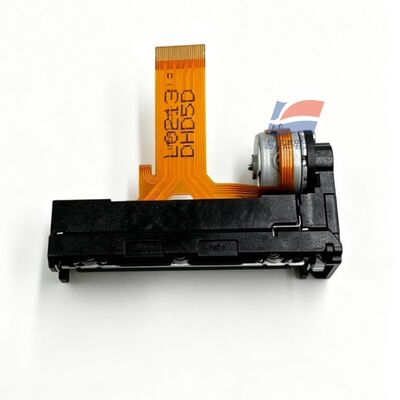

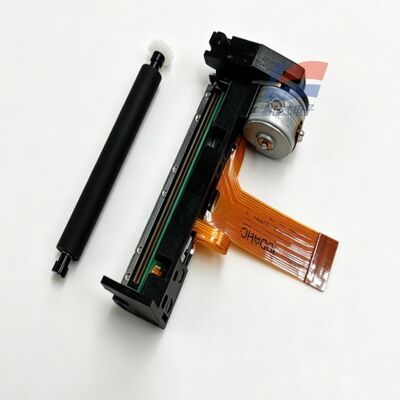

YJJ LTP02-245-13 ハンドヘルドポータブルPOSマシン用の2インチ58mm超薄型熱プリンターコア

製品説明:

YJJ LTP02-245-13 ハンドヘルドポータブルPOSマシン用の2インチ58mm超薄型熱プリンターコア

特徴:

I. 基本モデル情報

モデル:LTP02-245-13

タイプ:列型熱プリンターコア (2インチ超薄型小型モデル)

補足文字の区別: バージョン13には圧力紙シャフトの開いたカバー検出スイッチがない.標準版だけが紙不足 光電センサー + 印刷頭 熱抵抗温度測定同じシリーズLTP01は,大きな体積を持つ厚いモデルであり,LTP02は軽さと携帯性に焦点を当てています.

II. 印刷コア仕様

印刷方法:熱点マトリックス列印刷

単行列の点数:384点/行

解像度:水平 8点/mm (203 DPI),垂直 16点/mm

ピッチ:水平0.125mm,垂直0.0625mm

紙の幅:標準58mm (57.5±0.5mmの熱紙と互換性)

効果的な印刷幅: 48mm

紙の厚さ:60~80μm 普通の熱紙

最大印刷速度: 100mm/s (同サイズ工業用高速モデル)

最大同期加熱点: 45ポイント (LTP01と比較して低電力消費)

紙の供給構造: 紙を直線的に供給する,紙を単純に供給するメカニズム,コンパクトな構造

III.内蔵検出センサー

印刷頭温度測定:内蔵NTC熱抵抗,過熱防止

紙不足検知:反射光電センサー

紙軸の開いたカバー検出: 無 (バージョン13の基本差)

電気電源のパラメータ (二重独立電源)

1ストレージ範囲

加熱/モーター駆動電圧 Vp: 5.5 ~ 9.5V DC

論理制御電圧 Vdd: 3.0~3.6V DC (典型的には3.3V)

2峰電流

印刷頭ピーク電流: 2.64A (9.5V,同時加熱 45点)

ステップモーター 最大電流: 0.6A

論理待機電流: ≤100mA

3印刷頭熱抵抗: 162~198Ω (典型的には180Ω@25°C)

4ワイヤリング: 30Pin FPC柔軟ワイヤリング

V. 寿命と環境操作条件 使用寿命

熱パルス寿命: ≥10億回

紙の履き回り寿命: ≥ 50 km (原廠標準熱紙)

作業環境: -10°C~+50°C,RH 20%~85% (冷却なし)

貯蔵環境: -20°C~+60°C,冷却なし

VI 物理的な寸法と重量

総寸法 (モーター/ワイヤリングの突出を除く): 67.3 × 18.1 × 30.0 mm

機械全体の純重量: 約28g (LTP01-245より約40%軽く,超薄で軽量)

基本的利点比較 LTP01-245-C1

厚さ 18.1mm サイズもかなり小さく 手持ちの携帯機器に適しています

総重量 28g 軽量 バッテリー駆動機器の好ましい選択

同期ホットスポットの数 45点,ピーク電流が低く,発電設計コストが低く

最大印刷速度は100mm/sで,LTP01の75mm/sより速い

欠点: 内部構造がコンパクトで,紙の大きな巻物で連続的に長時間産業印刷するのに適さない

VIII 適用可能な装置

手持ちのポータブルPOSマシン,医療分析機,手持ちの記録機,手持ちの検出機,車両のチケット端末,小さな手持ちの金融端末,産業用携帯収集機器
