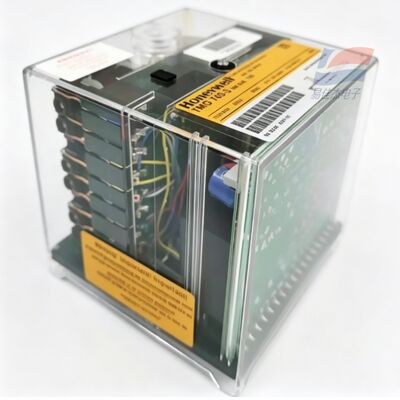

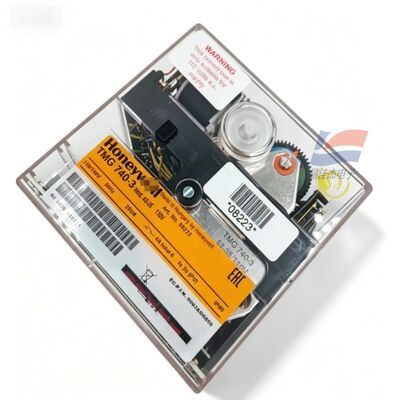

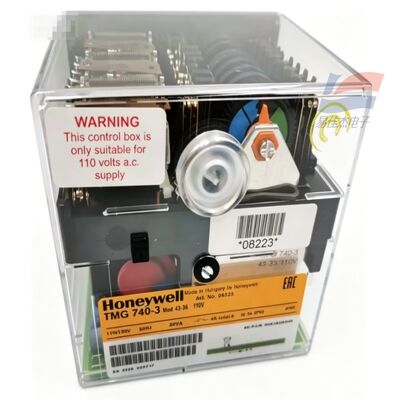

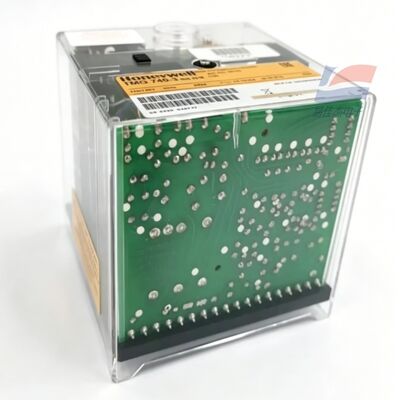

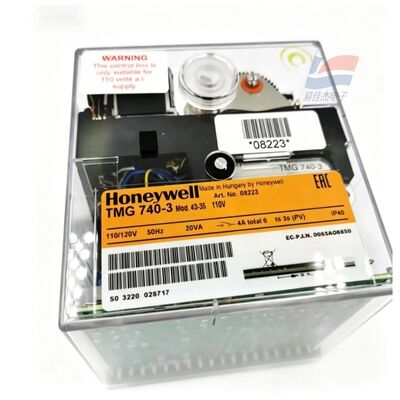

YJJ TMG740-3 TMG 740-3 Satronic 燃焼コントローラ点火プログラムコントローラ燃料バーナー用

製品説明:

YJJ TMG 740-3 サトロニック燃焼制御器 燃料燃焼器の点火プログラム制御器

特徴:

I. 原廠の基本情報

TMG740-3は,安全プログラム可能な制御箱付きの高性能強制空気型二重目的石油ガス燃焼制御機である.業界では,通常,燃焼制御器/点火プログラム制御器と呼ばれます..

完全なモデル分割と分類

完全なモデル形式:TMG 740-3 Mod.XX-XX,Modはタイミングパラメータを表す.主な3つの商業仕様とは:

Mod.32-32 注文番号: 08211U

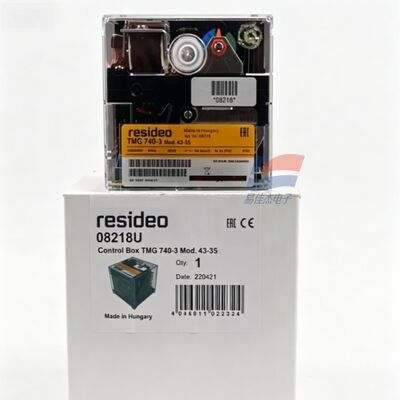

Mod.43-35 注文番号: 08218U (最大限まで市場で入手可能)

Mod.13-53 注文番号: 08223U

商品のポジショニング

中大功率の単段式/二段式火,比例調整のガス/燃料の二重燃料燃焼装置,熱気直燃式ヒーターに適しています. 強制吹風機タイプ.燃焼安全基準 EN298 に準拠する.

状態の説明

II. 基本電気および計時技術パラメータ

1電源の仕様

作業電圧:AC220~240V (-15%~+10%),50Hz (40~60Hzに対応する)

総電源消費: 約15VA

シューズ: 10A 速吹 / 6A 遅吹

単一の端末の最大出力電流: 4A,機械の総出力: 6A

保護レベル:IP44 設置環境温度: -20°C ~ +60°C

機械の総重量 (ベースを含む): 1100g

2. 炎検出互換性表 (三種類の検出器に共通)

検出方法 トリガー感度 配線距離の上限

イオン探査器 イオン化 1.6μA 普通線 50m / シールド線 100m

UV紫外線光管 70μA 普通線 100m / シールド線 200m

赤外線IR点滅探査機 5μA (LEDライト2つのスロージングル) イオン探査機と同じ

3カリブレーションシーケンス (Mod. 43-35 メインストリームモデル)

前吹時間:43秒 (完全に開いた空気ダムパーで強制換気)

前燃焼時間:固定3s

安全弁の安全感知間隔: 5s (安全点火窓,タイムアウトが故障の場合マシンをロック)

欠陥ロック: 炎の損失,不十分な空気圧,UV探査機の故障 すべて自動的にロック,手動リセットする必要があります

4ハードウェア構造

透明な耐火コーティング,プラグイン式ベース端末ブロック

内部同期モーターカムタイミングメカニズム,16カムスイッチ,トランスフォーマー,故障状態のLED表示器 (5の炎の強度表示レベル)

リセットボタン + 欠陥アラーム指示灯のフロントパネル,空気圧スイッチ,点火モニタリングロジックのために配置することができます

III. 適用可能な設備シナリオ

工業用高功率ガス/燃料燃焼器,ボイラー,蒸気発電機

塗料乾燥用熱気炉,直熱式空気ヒーター

二段階火/比例調節産業用暖房設備,炉熱処理設備

二重燃料二重ガス燃焼装置
