製品説明:

YJJ RAK19007 ウィズブロックベースボード 2代目 - 評価委員会 ベースモジュール開発委員会

特徴:

I. 基本概要

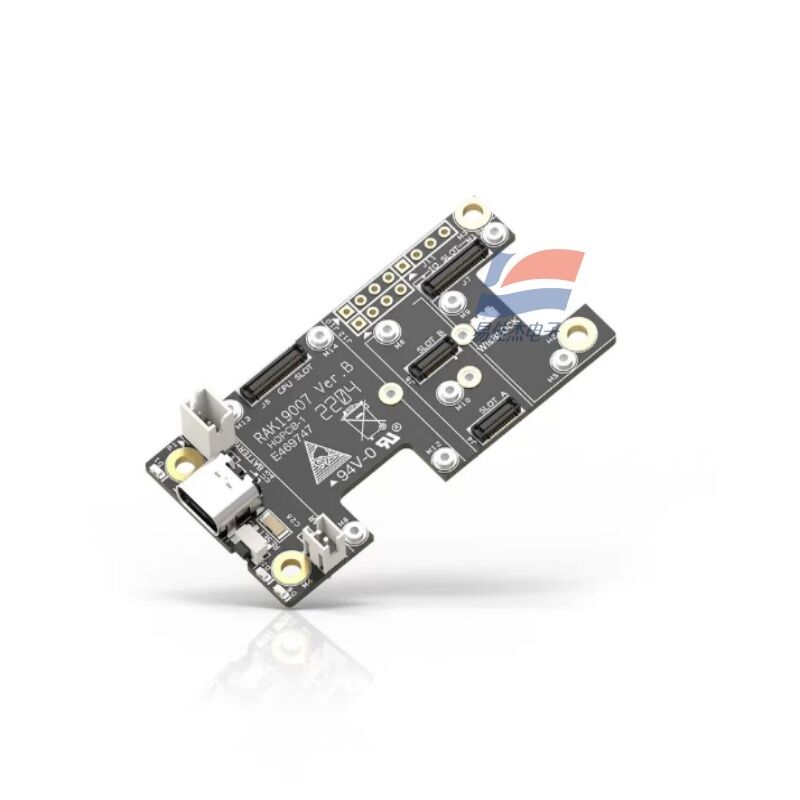

RAK19007は,RAK WisBlockの第2世代ユニバーサル評価ボード/ベース開発ボードで,古いRAK5005-Oを置き換えています.WisBlock コアコントローラをホストするために使用される,様々なセンサー,GNSS定位,IO拡張モジュール,電源供給,充電,シリアルポート,バス拡張機能を提供します.急速なプロトタイプ開発と屋外低電力ノードのための標準ベースですレイクワイルズ .
II. ハードウェアの基本パラメータ
1物理的な大きさと構造
サイズ: 60mm × 30mm,超薄型コンパクトPCB
設置: 4 M2.5 スクロール固定穴,直接囲いにインストールすることができます

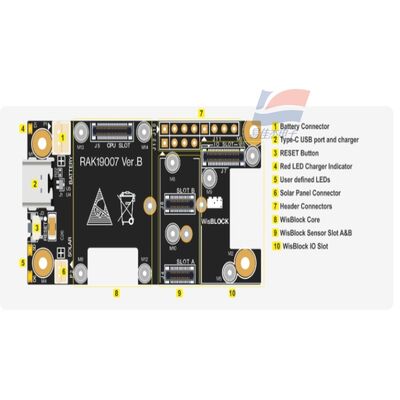

スロットレイアウト:
CORE スロット (40Pin): 1 パス,WisBlock コアモジュール (RAK4631,RAK11200,RAK3172など,LoRa コアなど) をインストール
センサースロットA/B/C: 3つの経路,標準的な10mmの小さなセンサーモジュール (温度,湿度,ガス,光電,加速等) をサポートする
スロット D (大サイズスロット): 23mm の大きなモジュール (GNSS 位置付け RAK12500, 4G/NB-IoT セルラーモジュール) と互換性のある 1 つのパス
2代目の最適化:スロットDに挿入されたGNSSモジュールは他のセンサー位置を占有しません.
設置方法:モジュールは,両方向のベースプレートの上下部に設置できます.
2電力供給システム (コアメリット)
複数の電源入力
USB-C 5V: プログラムダウンロード,シリアルポートデバッグ,リチウムバッテリー充電
BAT パッド: 3.7V シングルリチウムポリマー電池の電源
ソーラーパッド: 5Vのソーラーパネル入力,屋外のオフグリッドの自動充電
蓄電池の充電管理チップ内蔵 充電が完了すると自動的に停止
2つの3.3V電源出力
VDD: 恒常電源,コア主制御に継続的に電力を供給する
3V3_S: ソフトウェアを無効にすることができます (IO2ピンで制御できます), 4つのセンサースロットに独立して電力を供給し,睡眠中に電力を大幅に削減するために周辺機器を切断します.
3,3Vの電圧調節のための最大出力 750mAで,複数のセンサーの同時操作の要件を満たす.
非常低静的睡眠電力の消費量,長期監視ノードに適しています.
3インターフェース リソース
USB Type-C:ファームウェアの書き込み,シリアルポートログ,一気に充電
外部拡張ピン (2.54mm): BOOT ダウンロードボタンをリードし,複数の GPIO,ハードウェア I2C,ハードウェア UART,外部デバイス (LTH-1550-01 光電スイッチ,リレー) と外部に接続できます,画面)
ボードに搭載されたボタン:リセットボタン,BOOTブートボタン
バス:ベースプレートの内部に統一されたI2C/SPI/UARTバス,すべてのスロットが自動的に互いに通信し,手動配線は必要ありません.
4環境仕様
作業温度: -40°C~+85°C,工業用大気温
互換性のある開発環境:Arduino IDE,PlatformIO,RUI3,ESP-IDF/nRF SDK
環境保護基準:RoHS
III. 基本機能と使用
1. ロラワンの物事インターネットのプロトタイプ評価 (主要目的)
WisBlock Core (RAK4631/RAK3172) と組み合わせて,低電力広域モニタリングノードを迅速に構築し,電源,充電,センサーアダプターボード,プラグアンドプレイを設計する必要はありません.
環境モニタリング:温度,湿度,気圧,CO2,ガスセンサーの組み合わせ
アセットの位置:Dスロット GNSSモジュールを挿入し,屋外トラッカーとして使用
産業用収集:光電スイッチ,振動,液体レベルセンサーデータ報告ゲートウェイ
