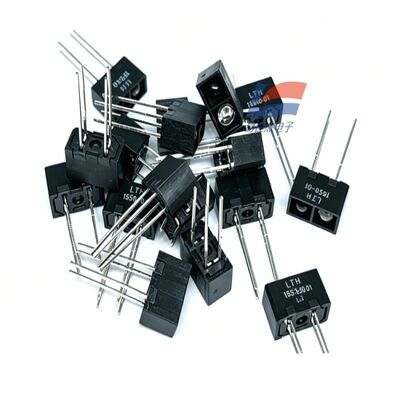

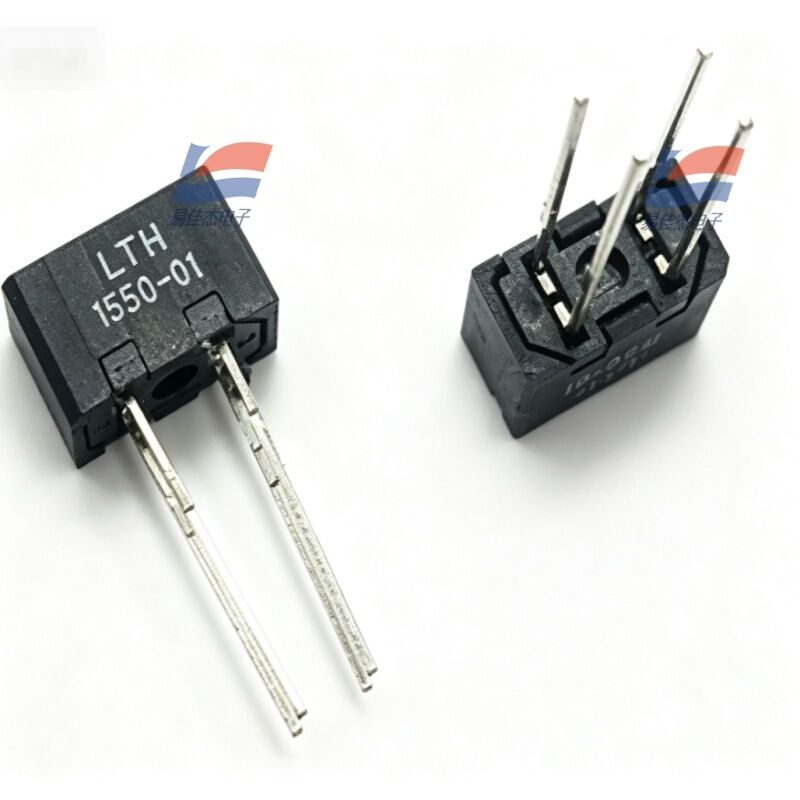

YJJ LTH-1550-01 光電センサー 光電スイッチ 反射光電スイッチ

製品説明:

YJJ LTH-1550-01 光電センサー - 光電スイッチ - 反射光電スイッチ - 自動化機器で使用される

特徴:

I. 製品に関する基本情報
ブランド:LITEON (台湾原廠)
モデル:LTH-1550-01
タイプ:反射光電センサー (反射光電スイッチ)
パッケージ: DIP4 表面マウント 4ピン,標準 2.54mm ピッチ
標準感知距離: 3.81mm (最適な検出範囲)
認証: RoHS 環境基準に適合し,工業用/消費用電子機器に適しています
II.内部構造の原則
1つのユニットに2つのコンポーネントを組み込む:
940nm赤外線発光LED (赤外線発光)
NPN光トランジスタ (反射赤外線を受信)
発射と受信窓は同じ方向に並んで配置され,物体が3.81mm検出範囲に入ると赤外線が受信管に反射されます.トランジスタが導体ブラックシェルは,環境の散光干渉に抵抗するシェーディング構造を備えています.
III. 核電気パラメータ
定数値を制限する
テーブル
パラメータ仕様
LED 前向き電流 最大60mA
LED逆電圧 Vr 5V
LED 前向き落下 Vf 典型的な1.2V
光トランジスタ コレクター 電流 Ic 最大 20mA
コレクター・エミッター・電圧 Vceo 30V
動作温度 -25°C ~ +85°C
貯蔵温度 -55°C ~ +110°C
電気特性
現在の転送比 CTR: 50% ~ 600%
高速カウント,位置検出に適した高速応答速度
NPN コレクター オープンループ出力,単チップマイクロコントローラIOと直接ペアリングできる
IV. 4-ピン定義 (下から見た印刷文字,左から右にピン)
ピン1:LEDアノード (LED+)
ピン2:LEDカソード (LED- / GND)
ピン3:光トランジスタ発光器 (E,共通GND)
ピン4:光トランジスタコレクター (C,信号出力)
シンプル・ワイアリング・スキーム (ESP32 / シングル・チップ・マイクロコントローラー・ジェネラル)
LED + 220Ω の電流制限抵抗に 3.3V/5V に接続; LED - GND に接続
光トランジスタEはGNDに接続; コレクターCは10KレジスタプルアップでIOに接続
対象が接近すると,IOは低レベルを出力します.
V. 製品の中核の利点
組み込み工場校正,ライト経路の手動調整は必要ない,プラグアンドプレイ
機械的な接触がない 寿命は機械的なマイクロスイッチをはるかに上回る
小型のデバイスに内部設置に適したPCBに表面を固定するコンパクトサイズ
黒いシェーディングシェル,室内照明で起動しない,弱い自然光
幅広い温度範囲で動作し,工業機器,オフィス機器,小型家電と互換性がある
VI. 典型的な応用シナリオ
事務設備:印刷機/コピー機で紙検知,紙数,紙詰まりの検知
自動化機器: 小型の組立ラインの存在と不在の検出,限界位置の検出
スマート ハードウェア: 貯蔵箱のドア検出,ゴミ箱の蓋を開ける検出,単純な液体レベル検出
金融機器:ATM,現金レジスタ紙幣認識,請求書のカウント
