商品の詳細:
|
| 解決: | 16ビット | 低速8SPS: | 電源ノイズ抑制に最適 |
|---|---|---|---|
| 電源電圧: | 2.0V ~ 5.5V | 連続変換モード: | 標準150μA |
| 標準的な消費電力: | 0.3mW | 入力アナログ電圧範囲: | 0V~VDD |
| X2QFN-10 (イルグル): | 2.0mm×1.5mm×0.4mm | SOT-10 (DYN): | 2.9mm×2.8mm×0.6mm |
| ハイライト: | YJJ ADS1115 16 ビット ADC モジュール,高精度アナログからデジタル変換器,4チャネルADC開発ボード |
||
製品説明:

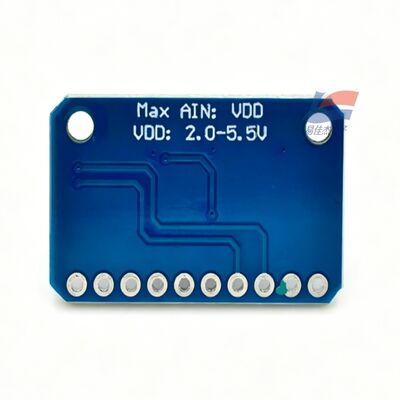

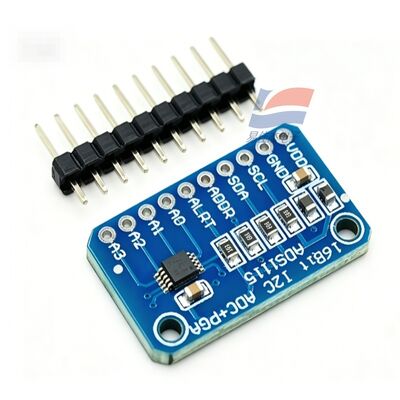

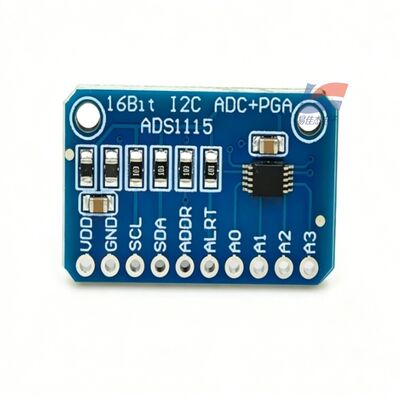

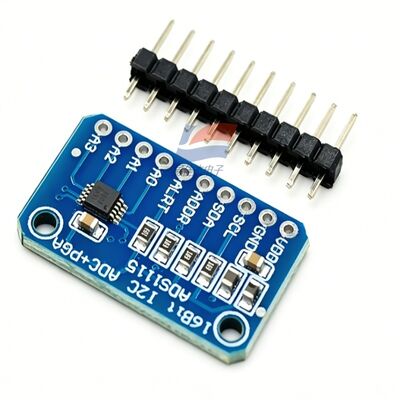

YJJ ADS1115 16 ビット高精度アナログ - デジタル コンバータ ADC 開発ボード モジュール 4 チャンネル
特徴:
解像度: 16 ビット、データ損失なし
最小LSB電圧(PGA = 16、FS = ±0.256V):8μV
INL積分非直線性: ±0.5 LSB
CMRR コモンモード除去比: DC 標準 100dB、50/60Hz 電源周波数 105dB (低速 8SPS モード)
ゲイン温度ドリフト: 5~7 ppm/℃
低ドリフトの内部基準を内蔵しており、外部基準源は不要
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (デフォルト) / 250 SPS / 475 SPS / 860 SPS (最大)
低速 8SPS: 電源ノイズ抑制に最適
高速 860SPS: 高速動的信号取得
Ⅷ.電源パラメータ
電源電圧(アナログ/デジタル同電圧):2.0V~5.5V、3.3V/5Vマイコンに対応
動作電流:
連続変換モード: 標準 150μA
シングル変換スリープモード: 変換完了時に自動電源オフ、デバイス全体の平均消費電力が非常に低い
標準消費電力: 0.3mW
入力アナログ電圧範囲: 0V ~ VDD (シングルエンド)
IX. I2Cデジタルインターフェース
標準I2C互換、最大レート400kHz
4 つのハードウェア選択可能なアドレス (ADDR ピンは VDD/GND/SDA/SCL スイッチに接続)、最大 4 つの ADS1115 チップを単一バスに接続可能
内蔵デジタルコンパレータ: 調整可能な上限および下限しきい値、ALERT ピン割り込み出力、過電圧/低電圧トリガー時に MCU をウェイクアップ
X. パッケージサイズ (主流の 3 種類の表面実装タイプ)
X2QFN-10 (IRUGR): 2.0mm × 1.5mm × 0.4mm、超小型、ウェアラブル/マイクロセンサー
SOT-10 (DYN): 2.9mm × 2.8mm × 0.6mm、一般的な表面実装
VSSOP-10 (IDGSR): 3.0mm × 4.9mm、手はんだ付けに適しています
XII.動作環境
動作温度:-40℃~+125℃
保存温度:-60℃~+150℃
湿度:0~95%RH、結露なきこと
RoHS対応
XIII.主な内蔵機能
内部高精度電圧リファレンス
内部クロック発振器、外部水晶は不要
プログラマブルゲイン PGA、マイクロボルトから 5V までの幅広い信号をカバー
4チャンネルアナログマルチプレクサMUX
デジタル電圧コンパレータ+割り込み出力
シングル変換省電力モード、バッテリ駆動ノードに推奨
仕様:
| 電源 | DC19.2~28.8V |
| 出力 | SPDT (ノーマルオープン + ノーマルクローズ) |
| 接点容量 | 1A/AC250V |
| 消費電力 | ≤80mA |
| 繋がり | M12×1 5Pinストレート挿入 |
![]()
