YJJ WisLink PLC LX200V30 評価ボード パワーライン通信 (PLC) モジュール PLC + LoRaハイブリッドネットワーク

製品説明:

YJJ WisLink PLC LX200V30 評価ボード - PLC + LoRa ハイブリッドネットワーク用の電源線通信 (PLC) モジュール

特徴:

I. 製品概要
1コアモジュールLX200V30
メインコントロール SoC:高通 QCA7420 ブロードバンド電源ラインキャリアチップ
モジュレーション方法: OFDM オーソゴナル周波数分割マルチプレックス
標準プロトコル:IEEE1901,ホームプラグ AV 国際ユニバーサル PLC ブロードバンド標準
伝送媒介:電源線,扭曲ペア,同軸ケーブル,すべての3つのメディアは互換性があります

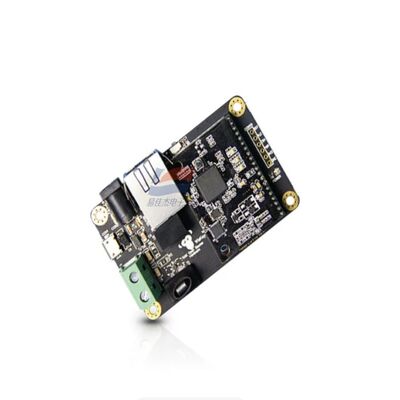

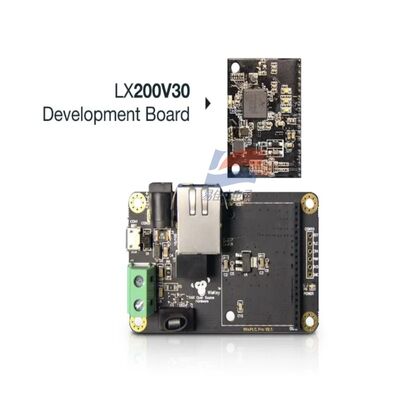

同伴EVB:WisPLC PRO Evaluation Board (LX200V30 EVB),急速テスト,プロトタイプ開発,ソリューション検証に使用される
II. RF&通信性能パラメータ
物理層率
最大PHYレート: 500Mbps;実際のビジネススループット 約400~460Mbps (RAKwireles...)
動作周波数帯
2~68MHz (CATV有線テレビ帯と互換性,干渉なし);一般的には干渉を減らすために2~30MHzが推奨されています (Rakwireles...)
送信距離 (理想的な配線環境)
AC電源線: 最大300m
曲がったペア (電話線/ネットワークケーブル): 最大600m
コアシアルケーブル: 最大2000m (RAKwireles...)
ネットワーク構成能力
単一ネットワーク 最大7つのLX200V30モジュールがマウント可能で,自動的にネットワークに接続され,ゼロ設定の電源がオン準備
セキュリティ暗号化
AES ハードウェアの暗号化機能は 128 ビットでデータ盗聴や改変を防止します
干渉防止
産業用グレードのC4電磁互換性,周波数変換機,溶接機,モーターなどと互換性 強力なノイズ電源シナリオ;低遅延ジッター <1.8ms
III ハードウェアモジュール仕様 (LX200V30モジュール)
サイズ: 40mm × 30mm スタンダードスタンプピンモジュール
インターフェースバス
MII イーサネット インターフェイス (MCU/PHYに接続)
2.54mm 標準ピンヘッダ 電力供給 GPIO 状態指示灯
電力供給要件 (モジュール側)
二重電源: 3.3V DC (チップコア) + 12V DC (PLCラインドライブトランスフォーマー),どちらも同時に電源を供給する必要があります.
ステータス インディケーター GPIO
PWR: パワーの指示灯
ETH: イーサネットリンク / データ点滅
PLC: パワー・ライン・リンク/データ・ブランキング
動作温度範囲
動作: -40°C ~ +85°C
保存: -40°C ~ +85°C
電力消費量
待機状態: 約120mA; 全負荷伝送: 220~280mA; 高負荷でヒートシンクを追加することを提案する

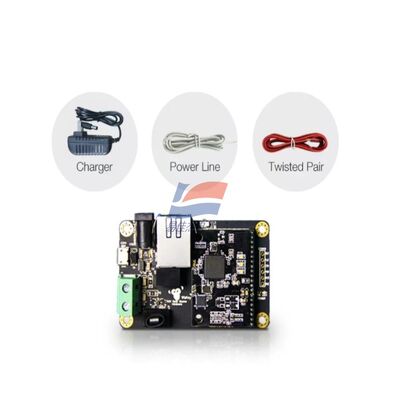

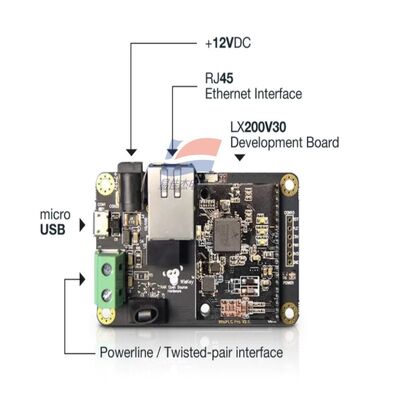

IV. LX200V30 EVB 評価ボード (WisPLC PRO ベースボード) の完全な構成
1電源インターフェース (電源の2つの方法)
DC 直流ソケット: 12V DC アダプター入力 (推奨)
マイクロUSB 5V: デバッグする電源のみ,PLCをフルパワーで動かすことはできません
ベースボード内蔵ステップアップ回路,自動的に 3.3V + 12V 模块に必要な二重電源を生成
2外部ビジネスインターフェース
RJ45 ギガビットイーサネットポート:コンピュータ,ゲートウェイ,RAK4630/4631 LoRaノードに接続
グリーン・ターミナル・ブロック:電源線コップリング出力 (220V電源接続/低電圧直流バス)
配線された扭曲ペア,同軸ケーブル溶接ソケット, マルチメディア送信を直接テストすることができます
3. デバッグ インターフェース
UART シリアルポート:wislink-cli コマンドライン ツール, ビュー リンク 品質, 周波数帯域を変更, OTA ファイアウェア アップグレード
ダイプスイッチ:PLC周波数帯の迅速スイッチ,ネットワークモード
3色内蔵LED:電源,イーサネット,電源ラインリンク状態のリアルタイム表示
4メカニカル次元 評価板PCB: 約75mm × 50mm, Φ3サイズの4つの設置固定穴
典型的な応用シナリオ
工業現場:元の電源ケーブルをネットワークケーブルに置き換えて,PLC+LoRaハイブリッドネットワークを使用 (RAK4630/RAK5146ゲートウェイ)
光伏/充電ステーション:直流バスの高速データ転送
セキュリティ 監視: 高画質 の カメラ 映像 を 送信 する ため,建物の 電力 網 を 用いる
スマートビル,エネルギーモニタリング,スマートメーター,医療機器ネットワーク
機器のプロトタイプ開発: EVB評価ボードを用いた電力網通信ソリューションの迅速検証
