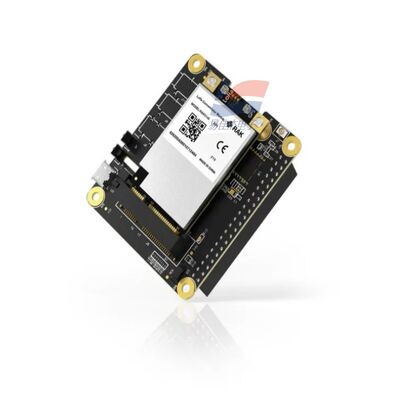

YJJ RAK5146 PiHAT 集中モジュールは,センサーデータ収集のためにLoRaWANに適しています.

製品説明：

YJJ RAK5146 PiHAT コンセントレータ モジュール LoRaWAN に適したセンサー データ収集用

特徴：

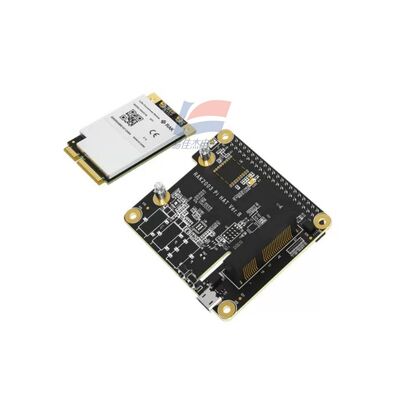

I. コンポーネントリスト
標準キットには以下が含まれます:
RAK5146 mPCIe LoRa コンセントレータ モジュール (SX1303 ベースバンド)
RAK2287/RAK5146 PiHAT アダプターボード (Raspberry Pi 40Pin HAT)
MHF LoRa内蔵アンテナ
MHF GPS アンテナ (GPS バージョンが付属)
銅ポスト、固定ネジキット
II. PiHATアダプタボードのハードウェアパラメータ
1. 互換性のある Raspberry Pi モデル
Raspberry Pi 3B+/4B (40Pin 標準ピンヘッダー)、Pi Zero/5 とは互換性なし (電源/ピンの違い)
2. インターフェースと電源
メスソケット: 40Pin Pi 標準 GPIO
スロット: 52Pin Mini PCIe (RAK5146 モジュール用のストレート挿入)
電力変換: 内蔵 DC-DC、Raspberry Pi 5V 入力からコンセントレータ モジュール用の 3.3V へ
通信リンク：SPI（データ送信）、UART（GPSシリアルポート）、GPIO（リセット/スタンバイ制御、PPS時刻同期）
3. 機械仕様
サイズ：65mm×55mm×18mm
重量: 22.7g
設置: Raspberry Pi の上に 4 つの銅ポストを積み重ねる
Ⅲ．コア RAK5146 SX1303 コンセントレータ モジュールのパラメータ
1.ベースバンド無線コア
メインチップ: Semtech SX1303 LoRa ゲートウェイ ベースバンド + 2 個の SX1250 RF フロントエンド
チャネル復調機能:
8×8チャンネルLoRaパケット検出器
8チャンネルSF5～SF12復調、8チャンネルSF5～SF10復調
1 高速 LoRa 復調 (125/250/500kHz) + 1 FSK 復調
最大 16 個の端末データ パケットを同時に並列復調
2. RF性能
送信電力：最大27dBm
受信感度：-139dBm @ SF12、BW125kHz
グローバル周波数帯域をサポート (注文時に対応するバージョンを選択してください):
CN470（国内433/470）、EU868、US915、AS923、AU915、KR920、IN865、RU864
アンテナインターフェイス: 2 UFL/MHF ソケット (LoRa アンテナ + GPS アンテナ)
オプション機能：LBTチャンネルモニタリング、高精度Fine Timestampタイムスタンプ
3. GPS（オプション版）
内蔵 ZOE-M8Q マルチモード GNSS、ゲートウェイの時間同期と測位用の PPS 秒パルスを出力
4. 電源供給
モジュール電圧: 3.0V ～ 3.6V (代表値 3.3V)
送信時消費電力：510～515mA
受信待機時消費電力：70～100mA
動作温度：-40℃～+85℃
5. 通信インターフェース
このキットは、SPI インターフェイス用の PiHAT と互換性があります。 USB バージョン RAK5146 も選択可能です
6. フォーム
Mini PCIe標準カードサイズ、厚さ5.5mm
IV.ソフトウェアとゲートウェイの導入
公式プリコンパイル済みイメージ: Raspbian システムに基づいており、LoRa パケット フォワーダーが組み込まれています
統合プラットフォーム: ChirpStack、TTN/TTI、Cloud LoRa、Huawei Cloud IoT などの標準 LoRaWAN サーバー 導入方法: SD カードにイメージを書き込み、周波数帯域とサーバー アドレスを設定するための SSH ログイン
時刻同期: GPS PPS ハードウェア タイミング、利用可能な GPS なし、同期にはネットワーク NTP を使用
V. 典型的なアプリケーションシナリオ
公園/温室/工場エリア LoRaWAN ローカル ゲートウェイ
センサーデータ収集 (RAK4630/4631 ノードとペアリング)
