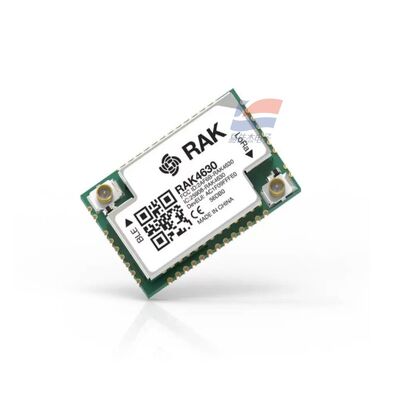

YJJ RAK4630 NRF52840 SX1262 LoRaWANに使用されているのはLoRa+Bluetoothモジュールです

製品説明:

YJJ RAK4630 NRF52840 SX1262 LoRaWANに使用されているのはLoRa+Bluetoothモジュールです

特徴:

基本位置付け
RAK4630はスタンプ型のSMT表面マウント・デュアルモードモジュールで,内部にnRF52840 (BLE5.0主制御) +SX1262 LoRaラジオを搭載している.
RAK4631はベース付きの完成板で,コアチップはRAK4630です. 両方のハードウェアコアはまったく同じですが,パッケージ/ベースだけが異なります. RAKwireles... .
デフォルトでプリインストールされているRUI3 ATファームウェアは,複雑なコンパイルと開発を必要とせずにATコマンドを送信するためにシリアルポート/Bluetooth Low Energy (BLE) をサポートします.
1メイン制御MCU (BLEコアnRF52840)
コア: 32 ビット ARM Cortex-M4F, フローティングポイント操作のためのハードウェア FPU
周波数: 64 MHz
ストレージ: 1MB フラッシュ + 256KB RAM
セキュリティ: ハードウェア CryptoCell,AES/ECDH/SHA暗号化
周辺機器: 32.768kHz RTC,NFC-Aコイル,フルスピードUSB20
2. BLE 5.0 ブルーツepo_Latn ラジオパラメータ (2.4GHz)
プロトコル標準:BLE50, BLE メッシュ,長距離 (遠距離), 2Mbps 高速, NFC-A をサポートする
周波数帯: 2402~2480 MHz
トランスミッションパワー: -20dBm ~ +4dBm, 4dB ステップ調整
受信感度:
1Mbps: -95dBm
125kbps 遠距離モード: -103dBm
速度は2Mbps / 1Mbps / 500kbps / 125kbps
アンテナインターフェース: IPEX4 のドーアルソケット (独立 BLE アンテナ,独立 LoRa アンテナ, 50Ω インペデンス)
典型的なBLE電力の消費量
放送TX (0dBm) ≈ 4.8mA
待機式受信 ≈ 1mA
装置全体の深睡眠 2.0~4.23μA (RTC目覚め)
3SX1262 ロララジオ (サブGHz長距離)
バンドバージョンの区別
RAK4630 (L): 433~470 MHz (国内用 CN470)
RAK4630 (H): 779~923 MHz (EU868/US915/AS923)
プロトコル: ロラワン10.3ローラ P2P ポイント対ポイント
トランスミッションパワー: + 22dBmまでブースト
受信感度:最低 - 148dBm,リンク総予算 170dB
帯域幅: 7.8kHzから500kHzまで調整可能,内蔵された高精度TCXO温度補償結晶振動器
LoRa電力の消費量:全電源伝送 ≈ 14.5mA,連続受信 ≈ 14.5mA
4電気電源のパラメータ
稼働電圧: 2.0V~3.6V (リチウム電池3.7Vシステム,直接電源5V)
推奨電源: 3.3V LDO / 3.7V リチウム電池
睡眠電流:典型4.23μA,最低2.0μA (RTCタイムアップ)
トーク電流:LoRa全電源伝送 ≈ 14.5mA,BLEピーク < 5mA
USB: VBUS 5V プログラミング,電源デバッグのみ,デバイス全体の長期電源には使用されません.
5ハードウェアインターフェース (44Pinスタンプ)
シリアルポート: 2 つのハードウェア UART (AT コマンド,センサー通信)
I2C: LOX-02酸素センサー,MPXHZ6115圧力センサーと互換性のあるI2Cの2グループ
SPI:高速SPI (外部フラッシュ,ディスプレイ)
ADC: 3つの12ビットアナログ入力 (バッテリー電圧,アナログセンサー収集)
GPIO: 8 汎用IO,外部中断目覚めをサポート
USB:マイクロUSB信号パッド
NFC:NFCアンテナのピンをリードアウト
デバッグ: SWD ダウンロード デバッグ インターフェース
6機械的次元と環境
形:スタンプ SMT表面マウントモジュール 寸法: 15mm × 23mm × 3mm
ピン: 44ピンポスターパッド,表面固定溶接
動作温度: -40°C ~ +85°C
保存温度: -40°C ~ +85°C
湿度: RH 0~95%,冷却なし
VIII ファイアウェアと開発
デフォルトファームウェア:RUI3,フル機能AT命令セット (UART/BLE/USBが送信可能)
副開発:カスタムファームウェアのためのArduino,PlatformIO,RUI3 APIをサポート
OTA アップグレード:BLE無線OTA,USBローカルバーニング
認証:CE,FCC,RoHS,KC準拠
典型的な用途
バッテリー駆動センサーノード (酸素/圧力センサーと組み合わせ) 農業温室モニタリング 低電力産業収集 手持ち携帯デバイスBLE 携帯電話のローカル設定 + LoRa 遠隔アップロード,IoT低電力ゲートウェイサブノード
