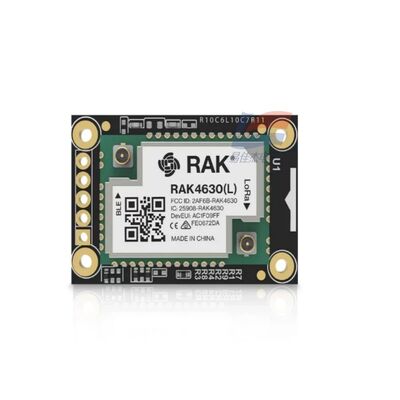

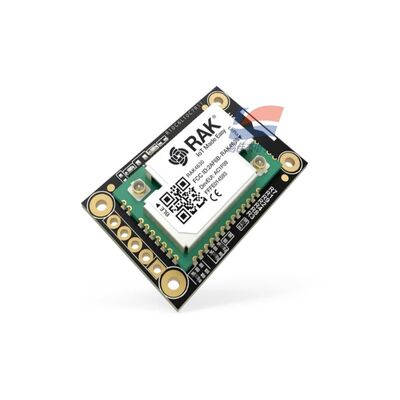

YJJ RAK4631 ノルディック NRF52840 BLE コアモジュールは,産業用低電力モニタリングのためのLoRa SX1262をサポート

製品説明:

YJJ RAK4631 ノルディック NRF52840 BLE コアモジュールは,産業用低電力モニタリングのためのLoRa SX1262をサポート

特徴:

RAK4631 WisBlock 双モードコアモジュール パラメータの完全な説明
モジュールの位置付け:nRF52840 BLE5.0 + SX1262 LoRaWAN統合されたWisBlockコアボード標準版 RAK4631 (外部アンテナ IPEXソケット) と RAK4631-R (内蔵アンテナ + RUI3 固件) に区切られるハードウェアは全く同じで 固有ソフトウェアは違う
1メイン制御MCU (BLE Core nRF52840)
コア: 32 ビット ARM Cortex-M4F, フローティングポイント操作のためのハードウェア FPU
周波数: 64MHz
ストレージ: 1MB フラッシュ + 256KB RAM
セキュリティ:内蔵CryptoCell暗号化ユニット,AES,ECDH,SHAなどのハードウェア暗号化をサポートする
ボード周辺デバイス: 32.768kHz RTC結晶振動器,NFC-Aタグコイル,フルスピードUSB2.0デバイス/OTG ノルディックセム...
2BLE 5.0 ラジオキーパラメーター (2.4GHz)
プロトコルスタック:BLE 5.0 (BLE メッシュ,長距離, 2Mbps高速),NFC-A,Zigbee/Threadに対応
トランスミッション パワー: -20 ~ +4dBm, 4dB ステップ調整可能
感受力
1Mbps BLE: -95dBm
125kbps ロングレンジモード: -103dBm
2Mbps / 1Mbps / 500kbps / 125kbps 速度は
アンテナ:
RAK4631: IPEX4 外部 2.4G アンテナソケット
RAK4631-R: PCBボード内蔵BLEアンテナ
BLE 典型的な電力の消費量:
BLE放送TX (0dBm): ~4.8mA
BLE 待機式受信: ~ 1mA
深睡眠: 2μA (機械全体)
3ロラ SX1262 ラジオパラメータ (サブGHz)
周波数帯 バージョンの差分:
RAK4631 (L): 433MHz (中国 433M)
RAK4631 ((H): 779 〜 923MHz (EU868/US915/AS923)
プロトコル: ロラワン10.2/1.0.3ローラ ポイント対ポイント P2P
トランスミッション パワー:ブーストモード 最大 + 22dBm
受信感度: -148dBmまで低く,リンク予算 170dB
帯域幅:7.8kHz~500kHz調節可能,内蔵TCXO温度補償式結晶振動器 (広い温度安定性)
LoRa 電源消費量:
22dBm トランスミッション: ~14.5mA
受信監視: ~14.5mA
スリープモード 全機と同じ 2μA
4電気電源のパラメータ
稼働電圧: 2.0V~3.6V (リチウムイオン電池3.7Vシステム,直接5V電源ではできません)
推奨電源: 3.3V / 3.7V リチウムイオン電池 (WisBlock ベースボードの充電管理とマッチ)
スリープ電流:典型的には2.0μA (RTCタイミング目覚め,最低1.2μA)
ピーク電流:LoRa全電源伝送 ≈ 14.5mA,BLEピーク < 5mA
ベースボード拡張電源:ベースボードはMicro USB 5V入力をサポートし,リチウムイオンバッテリー (最大350mA) Vを充電します.ハードウェアインターフェース (WisBlockベースに接続)
シリアルポート: UART の 2 つのチャンネル (AT コマンド,センサー通信をサポートする)
I2C:標準I2Cバス,温度と湿度センサー,酸素センサー,圧力センサーと互換性
SPI:高速SPI (フラッシュ,ディスプレイに接続可能)
ADC:複数の12ビットアナログ入力 (電池電圧,アナログセンサー)
GPIO:複数汎用デジタルI/O,外部中断目覚め
USB:マイクロABフルスピードUSB,プログラミングに使用,シリアルポートログ,OTG
デバッグ: SWD ダウンロード デバッグ インターフェース
拡張NFC: IOモジュールを通して,NFCピン RAKwireles...
機械的次元と環境
サイズ: 20mm × 30mm,厚さ約3mm
体重: ≈4g (アンテナを除く)
固定: 2 Φ1.5mm 設置穴, WisBlock ベースに固定された螺栓
動作温度: -40°C ~ +85°C
保存温度: -40°C ~ +85°C
湿度: 0~95% RH コンデンサなし
VII. 固有ソフトウェアと開発方法
RAK4631 (オリジナルバージョン): アルディノ BSP,プラットフォームIO,ゼファイア RTOS開発
RAK4631-R: RUI3 の低コードファームウェアをプリインストールし,AT コマンドをサポートし,API 副開発,BLE/USB/UART はすべて AT コマンドを発行できます
OTA:BLEワイヤレスアップグレード,USBファームウェアアップグレードをサポート
認証: FCC/CE/RoHS準拠認証 RAKwireles...
VIII. 典型的な応用シナリオ
