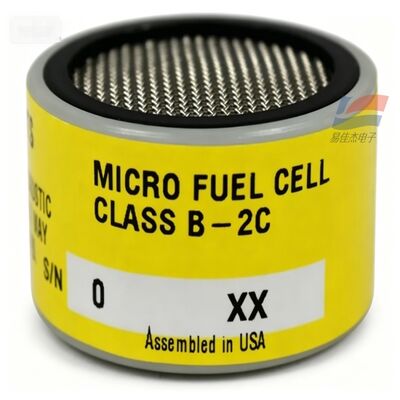

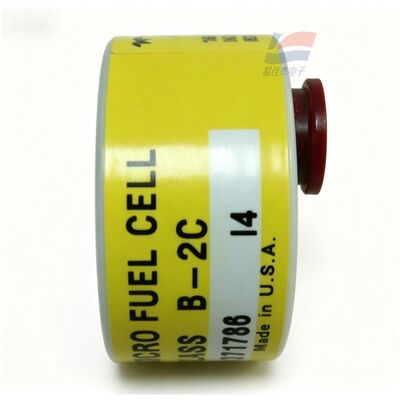

YJJ C06689-B2C クラス B-2C 半導体電子製造用 0-10ppm トレース酸素センサー

製品説明：

YJJ C06689-B2C クラス B-2C 0-10 ppm 微量酸素センサー、半導体電子製造用

特徴：

I. 製品基本情報

元の部品番号: C06689-B2C、内部モデル: CLASS B-2C

動作原理: 密閉型使い捨てマイクロ燃料電池 (電気化学酸素電池)、内部 15% KOH 電解質、二重電極構造、サンプルガス中の酸素が酸化還元反応を起こし、線形電流信号を出力します。

主な違い (A2C との主な違い)

B2C: CO₂ バックグラウンドのないガス (不活性ガス、炭化水素混合物) にのみ適用されます。高濃度 CO₂ 環境ではドリフトして失敗します。

A2C (C06689-A2C): 0.1% ～ 100% CO₂ を含むガス中で動作する必要があり、B2C と置き換えることはできません

テレダインA...

II.主要な技術仕様

1. 測定範囲

標準範囲: 0~10 ppm 微量酸素 (PPM レベルの微量酸素検出)

検出下限値：ppbレベルの残留酸素を安定して検出でき、高純度ガス中の微量不純物の監視に適しています。クイックタイム...

同シリーズの超低域モデル: B2CXL (C06689-B2CXL)、最小 0 ～ 1 ppm、超高純度不活性ガス用

2. 環境特性および電気的特性

動作温度：0℃～+50℃

湿度条件：0～99%RH、結露なきこと

圧力：常圧±10％、高圧衝撃無きこと

出力特性: リニア電流出力、Teledyne のフルレンジ 3000/3110/INSTATRACE シリーズ トレース酸素分析計と互換性、専用ソケット接続、ピンには直接はんだ付けできません

T90 応答時間: 約 35 ～ 40 秒、安定した微量酸素検出、小さなドリフト

3. 寿命と保証

工場出荷時の保証: 6 か月

通常の寿命: 高純度不活性ガス条件、約 9 ～ 12 ヶ月。空気や高酸素環境に頻繁にさらされると、寿命が大幅に短くなります。

電池の消耗が早い

Ⅲ．製品の主な機能

CO₂ フリー条件に特化: CO₂ を含まない高純度プロセスガス用に設計されており、ゼロ点ドリフトがなく、一般的な酸素センサーをはるかに上回る安定性を備えています。

1 回限りのメンテナンス不要: 密閉パッケージ、水の補充、校正液の必要がなく、故障後に直接交換できます。

ppbレベルの高精度：極めて低い残留酸素検出能力を持ち、半導体や特殊ガスの厳しい純度管理要件を満たします。

リニア出力安定性: 年間信号減衰 <5%、24 時間連続オンライン監視に適しています。

オリジナルの米国輸入品で、Teledyne のポータブル/デスクトップ微量酸素分析計の全製品と互換性があります。

IV.業界のアプリケーションシナリオ (主要な用途)

1. 半導体エレクトロニクス製造（主な用途）

高純度窒素、アルゴン、ヘリウムキャリアガス/パージガスの微量酸素不純物をオンラインモニタリング。

ウェーハのエッチング、パッケージング、拡散炉の不活性保護ガスの残留酸素を監視して、チップの酸化と廃棄を防止します。

2. 特殊ガス・高純度ガス産業

工業用高純度炭素水素ガス (水素、エチレン、メタン、アセチレン) の純度検出。

希ガス（ヘリウム、ネオン、クリプトン）製造充填プロセス中の酸素品質管理を追跡します。

3. 太陽光発電・リチウム電池新エネルギー

シリコンウェーハ焼結中の窒素保護キャビン内の残留酸素リアルタイム検出、バッテリー注入液ワークショップ、真空ベーキング中の窒素保護ガス、不活性ガス循環パイプラインのトレース酸素モニタリング。

4. 実験室および産業用分析装置

Teledyne INSTATRACE、3010、3110 シリーズ トレース酸素分析計の標準センサー コンポーネント。

大学、第三者試験機関向けの高純度ガス純度検出装置。

5. 化学、熱処理産業

回収炉、浸炭炉、金属熱処理不活性保護ガス残留酸素監視；

石油化学合成ガスおよび CO₂ フリープロセスのパイプラインにおける微量酸素不純物の分析。
