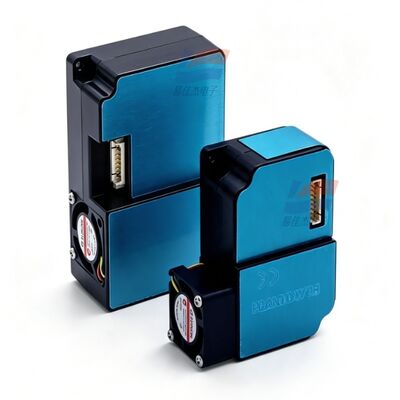

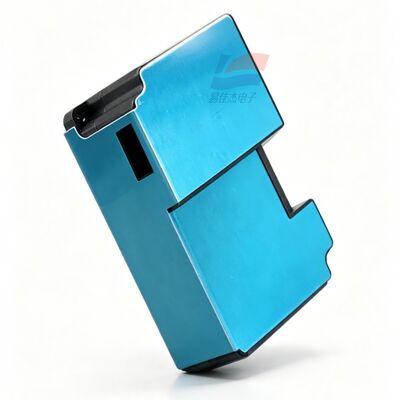

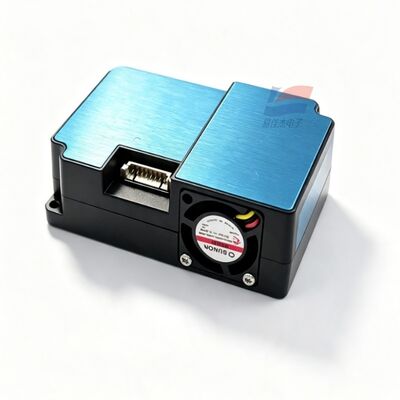

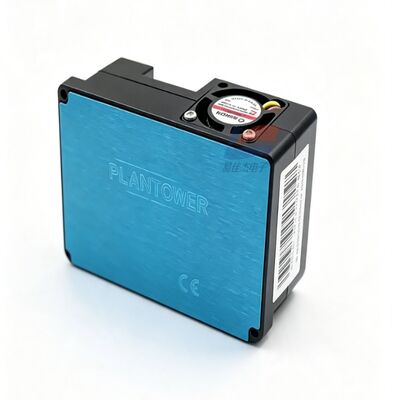

YJJ PMS1003 レーザー PM2.5 PM10 塵センサー UART デジタル空気粒子検出モジュール

製品説明:

YJJ PMS1003 レーザー PM2.5 PM10 塵センサー UART デジタル空気粒子検出モジュール

特徴:

I. 製品紹介

PMS1003は,吸着と採取のためのミニチュアファン,TTL-UARTデジタル出力で装備された,汎用レーザー散乱型粒子検知器である.0の複数の粒子のサイズ範囲を同時に検出することができます.3 - 10μmの塵と出力PM1.0/PM2.5/PM10濃度.主に空気検出器,浄化器,環境監視機器の開発に使用される.

II. 詳細な技術パラメータ

テーブル

パラメータ項目の仕様 パラメータ

検出原理 レーザーミエ散布

分解可能な粒子のサイズ範囲 0.3〜1.0 μm,1.0〜2.5 μm,2.5〜10 μm

計算効率 50% @ 0.3 μm 98% ≥ 0.5 μm

PM2.5 効果的な測定範囲 0〜500 μg/m3

PM2.5 過負荷測定範囲 ≤ 1000 μg/m3

濃度解像度 1 μg/m3

測定誤差0〜100 μg/m3: ±10 μg/m3;100〜500 μg/m3: ±10% FS

単一採取応答 < 1s; 全体的な安定応答 ≤ 10s

標準サンプル空気体積 0.1L

電源の電圧 DC 4.5 - 5.5V,典型的な 5V

電力消費電流 ≤ 100mA

待機状態の睡眠電流 ≤ 200μA

通信インターフェイス TTL-UART (3.3Vレベル),睡眠/連続サンプル交換

動作温度範囲 -10°C ~ +60°C

動作湿度範囲 0~95% RH,冷却なし

保存温度範囲 -40°C ~ +85°C

総サイズ 65 × 42.3 × 23 mm

障害間の平均時間 ≥3年

ピン機能

VCC - 5V電源

GND - 地上

SET - モードピン;連続サンプル採取の高レベル,睡眠と省エネの低レベル RXD

TXD (3.3Vシリアルポート送信/受信)

RESET リセットピン

IV 製品の主な利点

活性吸入用の扇風機内蔵,迅速な検出応答

複数の粒子の大きさの塵の出力量,PM1.0/PM2.5/PM10の質量濃度

スリープモードと低消費電力をサポートする,バッテリー駆動装置と互換性

TTLシリアルポート マイクロコントローラーに直接接続,シンプルな開発

V.産業用用途

家庭用空気浄化機,新鮮空気システムにおける塵モニタリング探査機

室内空気の品質検出器,PM2.5アラーム

スマートホーム 建物 セキュリティ制御システム

ワークショップと工場,建設現場の塵の単純なモニタリング機器

屋外用のポータブル環境検出器,環境モニタリング端末

充電台,制御キャビネット,畜産場での空気検知
