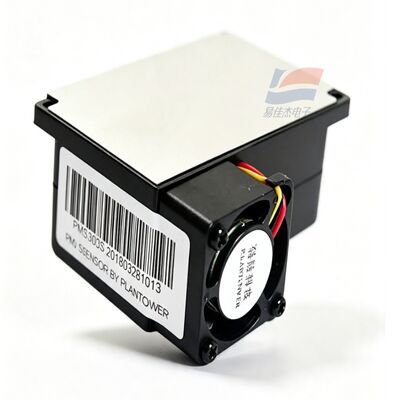

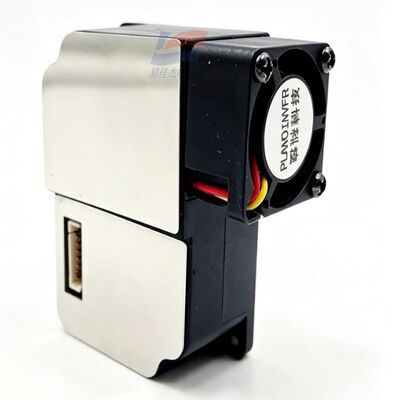

YJJ PMS3003 レーザー PM2.5 PM10 塵センサー UART デジタル粒子検出モジュール

製品説明:

YJJ PMS3003 レーザー PM2.5 PM10 塵センサー UART デジタル粒子検出モジュール

特徴:

I. 製品紹介

PMS3003は,小型吸気扇を装備した第三世代のレーザー散布型塵センサーで,PM1を出力します.0PM25PMS1003と比較して,金属のシールドシェルで,反干渉と安定性を改善しました.,室内・室外空気品質機器の開発に適しています

II. 完全な技術パラメータ

テーブル

パラメータ項目の仕様詳細

検出原理 レーザーミエ散布

粒子の大きさ範囲 0.3〜1.0 μm,1.0〜2.5 μm,2.5〜10 μm

粒子の数える効率 50% @ 0.3 μm 98% ≥ 0.5 μm

PM2.5 標準範囲 0〜500 μg/m3

超負荷測定上限 ≥ 1000 μg/m3

濃度解像度 1 μg/m3

測定精度 0〜100 μg/m3: ±10 μg/m3; 100〜500 μg/m3: ±10% FS

単一採取応答 < 1s; 全体的な安定応答 ≤ 10s

採取空気流量 0.1 L/min

電源の電圧 DC 4.5 - 5.5V,典型的な 5V

正常稼働電流 ≤ 100mA

スリープスタンバイ電流 ≤ 200μA

通信インターフェイス TTL-UART,ボード速 9600,3.3Vレベル,アクティブ/パシブ読み取りモードをサポート

動作温度 -10°C ~ +60°C

保存温度 -40°C ~ +85°C

動作湿度 0~95% RH (冷却なし)

寸法 65 × 42.3 × 23 mm

障害間の平均時間 ≥ 5 年

III. 8PIN ピナウト 定義

VCC: 5V 電源

GND: 地上

SET: モードピン; 高レベル = 連続サンプリング,低レベル = 睡眠電力節約

RXD: センサーシリアルポート受信

TXD: センサーシリアルポート送信

リセット: モジュールのリセットピン

78. 未使用のピン

IV 製品上の利点

3代目のメイン制御チップ,PMS1003よりも小さな長期漂流,調理油や水蒸気への干渉に強い抵抗力

睡眠低電力消費をサポートします.バッテリー駆動のポータブル検出器に適しています.

2つのデータセットを出力できる:元の粒子の量と標準CF校正PM濃度

メタル・シールド・シェル,回路板の電磁気干渉を隔離する

V.産業用用途

空気浄化機,新鮮空気システム,中央空調 換気 防塵探査機

ホーム/商業用 PM2.5 空気の質検知器,ハズアラーム

建築物 塵監視探査機 工房 工場 繁殖場 空気監視ターミナル

スマートホーム,建物換気自動制御システム

車両用空気検出器 携帯型屋外環境検出装置

パワーインバーター,電気制御キャビネット,温室温室粒子物質監視
