YJJ PMS9103M レーザー PM2.5 PM10 塵センサー UART デジタル空気粒子検出モジュール

製品説明:

YJJ PMS9103M レーザー PM2.5 PM10 塵センサー UART デジタル空気粒子検出モジュール

特徴:

I. 製品紹介

PMS9103Mは,厚さわずか12mmの新しい超薄レーザー散乱粒子センサーです.それは完全に金属の6面シールドシェルを持っています.それはマイクロ吸い風扇を装備し,TTL-UARTデジタル出力を持っています半径0.3〜10μmの粒子を検知し,PM1.0/PM2.5/PM10の質量濃度を出力します.軽量でコンパクトなデザインがあります.電磁気干渉に強い抵抗力携帯機器や小型空気の品質検出器に適しています

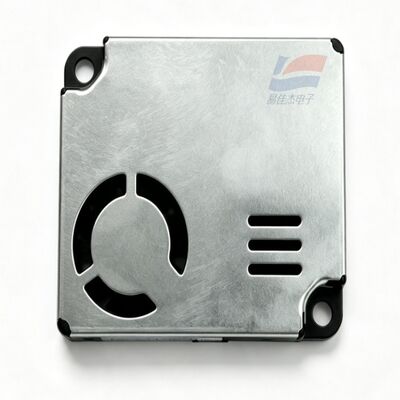

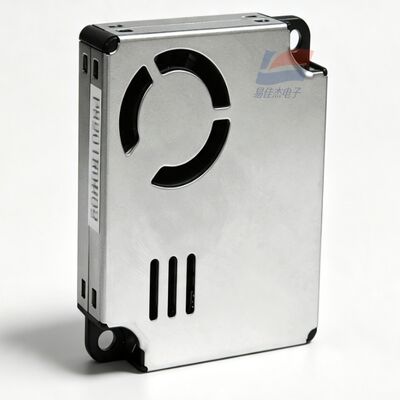

センサーの外観

II. 完全な技術パラメータ

検出原理:レーザー・ミエ散射

粒子の大きさ範囲:0.3~1.0μm,1.0~2.5μm,2.5~10μm

粒子の数える効率: 0.3μmで50%; ≥0.5μmで98%

PM2.5 標準測定範囲: 0〜500μg/m3

超負荷範囲:0〜1000μg/m3

濃度解像度: 1μg/m3

測定精度:0〜100μg/m3で ±10μg/m3,100〜500μg/m3で ±10%FS

単一の応答時間: ≤1s;全機械の安定反応 ≤10s

単一サンプル空気体積:0.1L

標準電源:DC5V (4.5 - 5.5V)

稼働ピーク電流: ≤100mA

スリープスタンバイ電流: ≤200μA

通信インターフェイス:TTL-UART, 9600ボード速さ, 3.3Vレベル,アクティブアップロード/パシブアンケート 双重モード

動作温度: -10°C ~ +60°C

保存温度: -40°C ~ +80°C

動作湿度: RH 0~95%,冷凝は許されない

総サイズ: 48 × 40 × 12 mm (超薄体)

障害間の平均時間: ≥15000時間

シェル構造:金属の完全なシールド,電磁気干渉と油煙干渉に対する強い抵抗性

III. 8ピナウト

VCC: +5V電源

GND: 電力供給の負端地

SET: モードピン; 高レベル = 連続サンプリング; 低レベル = 睡眠モードと省エネ

RXD:センサーシリアルポート受信 (3.3V)

TXD:センサーシリアルポート伝送 (3.3V)

RESET: 低レベルのハードウェアリセットピン

7NCスペアピン

IV. 製品の主な利点

超薄い厚さ12mm,狭いスペースに適し,携帯機器に組み込まれている

6面の金属シールドシェル 複雑な電磁環境で安定した検出

リチウム電池で動かすポータブル検出器に適した低電力睡眠モードをサポートします

素粒子数データ + カリブレーションされたPM濃度パラメータを出力できる

最低は0.3μmの超細粒子を捕捉できる,優れた感度

V. 産業用用途

小型のデスクトップ用空気の質検知器,携帯型空気の質検知器

ミニチュア空気浄化機,車用内蔵の塵探査機

スマートホームリスク制御制御装置,換気装置用の小型モジュール

温室,電気制御キャビネット,充電台,儀器ケースの塵の監視

ウェアラブル環境検出装置,超薄型環境監視端末
