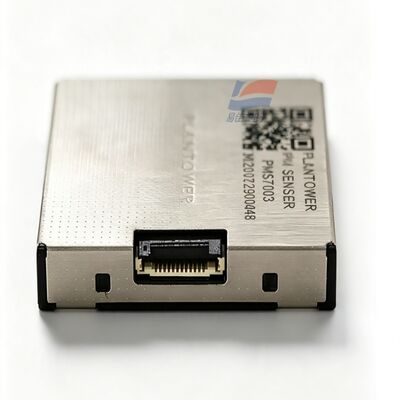

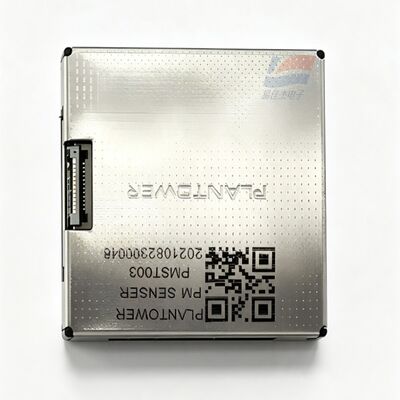

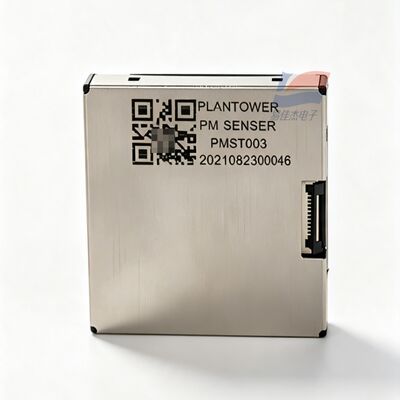

YJJ PMST003 レーザー PM2.5 PM10 ダストセンサー UART デジタル粒子状物質検出モジュール

製品説明:

YJJ PMST003 レーザー PM2.5 PM10 ダストセンサー UART デジタル粒子状物質検出モジュール

特徴:

I. 製品紹介

PMST003 超薄型レーザー散乱ダストセンサーは、厚さわずか 6.4mm で、6 面完全密閉型金属シールドシェルを備えています。TTL-UART シリアルポートを介して PM1.0、PM2.5、PM10 の質量濃度と複数サイズの粒子数を出力します。この製品は、非常に小型で優れた電磁干渉耐性を備えており、コンパクトなポータブルおよびウェアラブル空気検出デバイスに適しています。

II. 完全な技術パラメータ

検出原理: レーザーミー光散乱

検出粒子径範囲: 0.3 - 1.0μm、1.0 - 2.5μm、2.5 - 10μm

粒子計数効率: 50% @ 0.3μm; 98% ≥ 0.5μm

PM2.5 標準範囲: 0 - 500μg/m³

PM2.5 過負荷範囲: 0 - 1000μg/m³

濃度分解能: 1μg/m³

測定精度: 0 - 100μg/m³ ± 10μg/m³; 100 - 1000μg/m³ ± 10%FS

単一サンプリング応答: < 1s; 機械全体の安定応答 ≤ 10s

単一サンプリング空気量: 0.1L

標準電源: DC 4.5 - 5.5V、標準 5V

動作ピーク電流: ≤ 100mA

スリープスタンバイ電流: ≤ 2mA

通信インターフェース: TTL-UART、ボーレート 9600、3.3V レベル、アクティブアップロード/パッシブクエリモードをサポート

動作温度: -10℃ ~ +60℃

保管温度: -40℃ ~ +80℃

動作湿度: 0 - 95% RH、結露不可

全体サイズ: 38 × 35 × 6.4mm (超薄型 6.4mm)

平均故障間隔: ≥ 20,000 時間

シェル構造: 完全金属 6 面シールド、油煙および電磁干渉に対する強い耐性

III. ピン定義 (10 ピンコネクタ)

VCC: +5V 電源

GND: グラウンド

SET: 動作モード; ハイレベルで連続サンプリング、ローレベルでスリープおよび省電力

RXD: センサーシリアルポート受信 (3.3V)

TXD: センサーシリアルポート送信 (3.3V)

RESET: ローレベルハードウェアリセットピン

7 - 10. NC スペーシングピン

IV. コア製品の利点

6.4mm 超薄型ボディ、狭い内部キャビティやポータブルウェアラブルデバイスに適しています

密閉型金属シールドシェル、複雑な電磁環境での安定した検出

低消費電力のスリープモードをサポートし、リチウム電池駆動機器と互換性があります

生の粒子数と校正済み PM 濃度データの両方を出力します

工場校正の一貫性が高く、大量の機器で二次校正が不要です

V. 業界アプリケーション目的

超薄型ハンドヘルド空気検出器、ウェアラブル環境検出モジュール

ミニチュア車載空気清浄機、小型デスクトップ空気検出装置

スマートホームリスク制御コントローラー、マイクロ換気装置

電源ユニット、電気制御キャビネット、精密機器シャーシ内部のほこり監視

超薄型 IoT 環境監視端末、ウェアラブルデバイス、ブレスレット空気検出モジュール
