YJJ NO2-B43F 4電極電気化学式二酸化窒素センサー 0-20PPM 空気品質モニター用

製品説明:

YJJ NO2-B43F 空気質モニタ用の4電極電気化学窒素二酸化物センサー 0-20PPM

特徴:

I. 製品概要

NO2-B43Fは,英国製のAlphasense Alpha Bシリーズから4電極 ppbレベルの高精度NO2 (窒素二酸化物) 電化学センサーです.ガス分析機のメインストーラに設置されている (例えばMCX-MPCB1検出器メインストーラ)信号処理回路ボードが必要で,電流信号増幅,AD取得,温度補償,濃度変換出力を完了する.

センサーの表示:

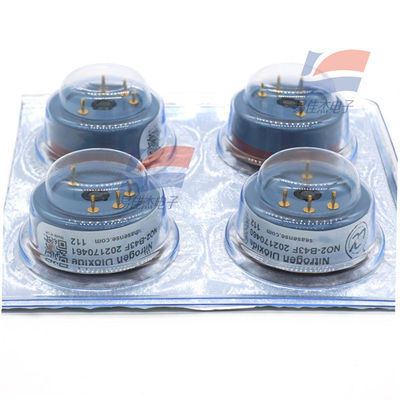

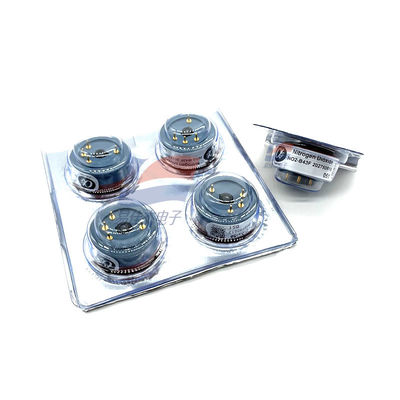

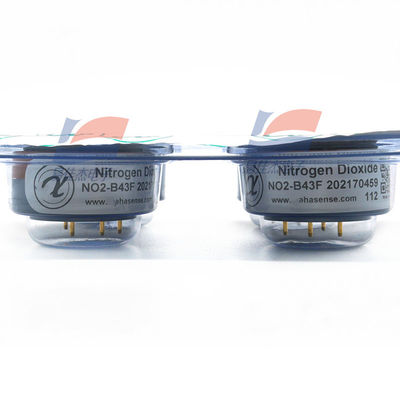

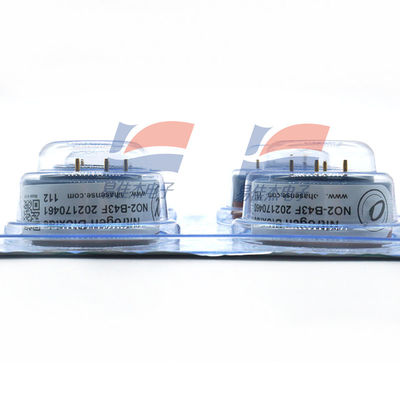

NO2-B43F センサー

改良されたモデルNO2-B43F-ISTは,プラグアンドプレイ校正パラメータ読み取りをサポートするインテリジェント温度補償ボードとストレージチップを装備しています.

プロジェクト仕様パラメータ

検出対象ガス:NO2 (二酸化窒素)

測定範囲:0〜20ppm,ppbレベルのマイクロ解像度に対応 (最低20ppb)

超負荷容量の上限: 50ppm,短期ショック容量

感度: -200 ~ -650 nA/ppm (標準2ppmの窒素二酸化物条件)

推奨する負荷抵抗: 33 - 100Ω;低濃度ppb信号解像度を確保するために 33Ωの負荷抵抗を選択することが望ましい.

T90 応答時間: ≤ 80 s (0 - 2 ppm ガスステップ),通常の条件 < 60 s

ゼロポイント騒音: 濃度変動 ±2ppb に相当する

線形誤差: 0~5ppm範囲誤差 ≤ ±0.5ppb,低濃度での良好な安定性

設計使用寿命/保証: ≥24ヶ月,公式の2年間の保証期間

環境適応パラメータ

動作温度: -30°C ~ +40°C

-20°C低温: 通常の温度 (20°C) で敏感性は60%~80%を維持

高温40°C: 95%~115%の標準値範囲内で,温度変動は制御可能

空気圧:80〜120kPa

長期間の作業湿度:15%~85% RH (冷却なし)

保存条件: 3 - 20°Cで密閉保存,保存期間 6ヶ月

IV. 反干渉 (交差感) パラメータ

内蔵専用オゾンフィルター層,オゾン吸収容量 > 500ppm·h,大気中の一般的な不浄物からの低干渉は非常に低い 表

干渉ガス 試験濃度 干渉感度比

O3 オゾン 2ppm < 500ppm・h フィルタ容量

NO 窒素酸化物 5ppm < 5%

SO2 硫黄二酸化物 5ppm < -3 %

炭化物 炭化物 炭化物 炭化物

H2硫化水素 5ppm < -80%

水素,エチレン,アモニア,二酸化炭素 標準試験濃度 < 0.1% ほとんど干渉なし

V.分析機本板 (MCX-MPCB1本板に接続されている) のアダプターに対するハードウェア要件

1センサーピンの定義 (4つの電極ピン)

作業電極 WE,基準電極 RE,カウント電極 CE,補助電極 AE

2メインボード回路の基本機能

センサーバイアス電圧制御,4電極の常電位回路

I/V電流電圧変換 (33Ω負荷抵抗に対応する)

高精度 AD サンプリング 弱 nA レベル の 電流 信号 を 収集 する

温度補償アルゴリズム,高低温環境における感度偏差の修正

ゼロポイント校正,範囲校正,ゼロポイント漂流自確認

濃度値出力,限界値超え警報,センサーの故障識別

3互換性のある機器

ポータブルなマルチガス検出器 (あなたの持っているMCX-MPCB1 メインボード機器と互換性)

環境空気のモニタリング機器,トンネルガスモニタリング,産業用排気ガス送信機,大気マイクロモニタリングステーション
