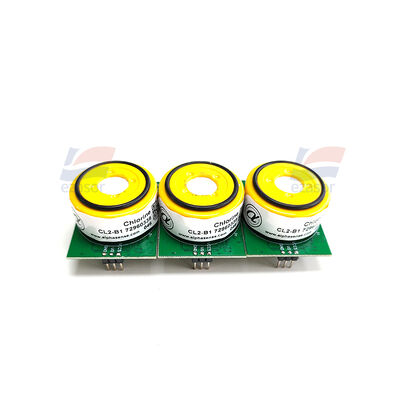

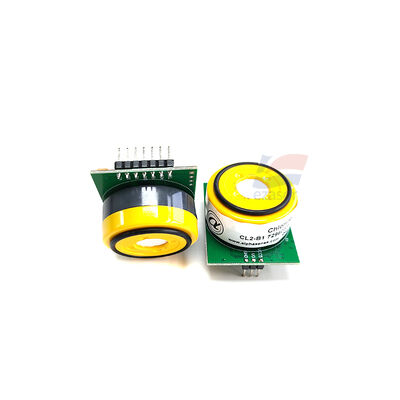

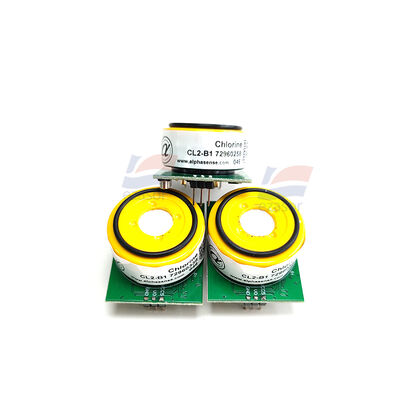

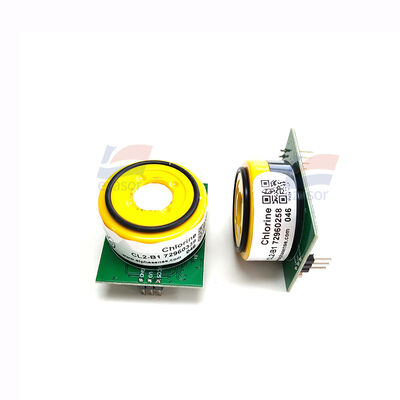

YJJ CL2-B1 塩素ガス二次開発モジュール 電気化学センサー + 信号コンディショニングデジタルモジュール

製品説明:

YJJ CL2-B1 塩素ガス二次開発モジュール 電気化学センサー + 信号調整デジタルモジュール

特徴:

CL2-B1 塩素ガス二次開発モジュール (CL2-B1 電気化学センサー + 信号調整デジタルモジュール)

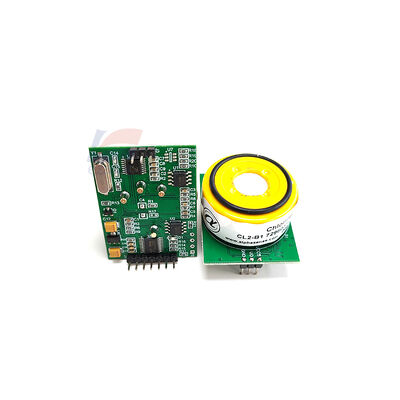

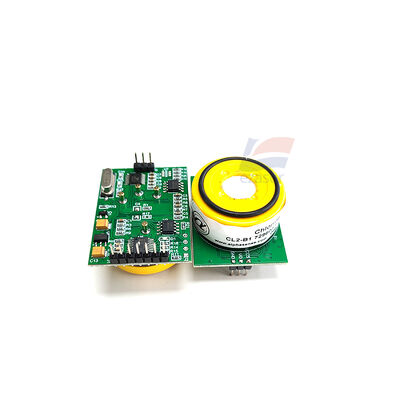

> 注意: CL2-B1は元の電気化学ベアセンサーです。**二次開発モジュール = CL2-B1センサー + 特殊電気化学バイアス調整回路 + MCU信号処理ボード**。I-V変換、ゼロ点、温度補償を完了し、外部にデジタル/アナログ信号を出力します。PLC、マイクロコントローラー、産業用制御システムに直接接続でき、自分で弱電流調整を行う必要はありません。

I. センサー本体の基本パラメータ (モジュール内蔵 CL2-B1)

| 測定ガス | Cl₂ 塩素ガス |

| 測定原理 | 三電極電気化学燃料電池 |

| 測定範囲 | **0 - 20 ppm** |

| 短期過負荷 | 60 ppm (長期間使用不可) |

| 感度 | -600 ~ -1150 nA/ppm |

| T90応答時間 | < 60秒 |

| 分解能 | 0.02 ppm |

| ゼロ点ドリフト | < 0.5% FS / 年 |

| 耐用年数 | 24ヶ月 |

| 作業環境 | -20～+50℃; 15～90% RH、結露なきこと |

| 相互干渉 | NO₂ の顕著な正の干渉なし; SO₂、NO の弱い干渉あり |

II. 二次開発モジュールの完全な電気パラメータ (市場で入手可能な一般的なデジタルモジュール仕様)

表

| 電源 | **DC 9-24V 広電圧範囲**; 標準消費電力 < 120mA |

| 信号出力 (いずれか一方または両方) | ①RS485 - Modbus - RTU (デジタル); ②4-20mA アナログ |

| 4-20mA マッピング | 4mA = 0ppm; 20mA = 20ppm |

| RS485 デフォルト | 9600‑8‑N‑1; アドレス 1; アドレスとボーレートは変更可能 |

| モジュール出力データ | 塩素ガス濃度 (ppm)、センサー温度、デバイスステータス、フォルトビット |

| 精度 (全体) | ±3% FS (センサー + 回路誤差を含む) |

| 更新レート | 1Hz; 設定可能 |

| 保護 | 回路基板 IP30; センサーチャンバー IP40 |

| サイズ | 約 85×55×35mm (メーカーにより若干異なります) |

III. Modbus‑RTU の主要レジスタ (二次開発の重要ポイント)

| レジスタアドレス | 機能 | データ型 | 説明 |

| 0x0000 | 塩素ガス濃度 | uint16 | 元の値、10倍; 例: 125 → 12.5 ppm |

| 0x0001 | モジュール内部温度 | int16 | 10倍 |

| 0x0002 | デバイスステータス | uint16 | 0 - 通常; 1 - センサーフォルト; 2 - ゼロ点異常 |

| 0x0100 | デバイスアドレス | uint16 | 1 - 247 (書き込み可能) |

| 0x0101 | ボーレート設定 | uint16 | 0 = 9600, 1 = 19200… |

読み取り例: レジスタ 0x0000 は `00C8` を返します。10進数 200 → 20.0 ppm (フルスケール)。

IV. ピン定義 (標準 5 ピン端子)

| 1 | VCC+ 9‑24VDC |

| 2 | GND 電源グランド |

| 3 | 485‑A |

| 4 | 485‑B |

| 5 | 4-20mA 出力 |

二次開発の重要考慮事項

1. 極性化時間**: 電気化学センサーを安定させるために、電源投入前にモジュールを 2～4 時間極性化させる必要があります。新しいセンサーは、Alphasense で校正する前に完全に極性化する必要があります。

2. 結露の危険性**: 塩素モジュールに結露があってはなりません。結露は電気化学電解質を直接腐食させ、センサーを永久に損傷させます。高湿度環境では、追加の空気経路乾燥とフィルタリングが必要です。

3. 干渉ガス**: 環境中に NO₂ (二酸化窒素) が存在する場合、読み取り値が誤って高くなります。ソフトウェアで相互補償を行う必要があります。

4. ゼロ点校正**: ゼロ点校正は、クリーンなゼロエアを導入して完了する必要があります。通常の室内空気で強制的にゼロ点調整することは許可されていません。

5. IST バージョンの違い**: CL2-B1-IST (オンボードストレージ + 温度チップ付き) モジュールは、元の工場出荷時の感度パラメータを読み取ることができ、校正を簡素化します。通常の CL2-B1 には IST チップがなく、感度の手動書き込みが必要です。

6. 配線**: RS485 通信には、シールドツイストペアの使用を推奨します。4-20mA の負荷抵抗は ≤ 500Ω である必要があります。

用途

下水処理場、化学工場、スクラバー排ガス、パイプライン塩素監視、PLC/DCS システム統合における塩素漏洩。

必要であれば、以下を提供できます:

1. モジュールの完全な Modbus 読み書き命令;

2. 4-20mA 変換式;

3. CL2-B1 ベアセンサーと CL2-B1 二次開発モジュールの比較表。
