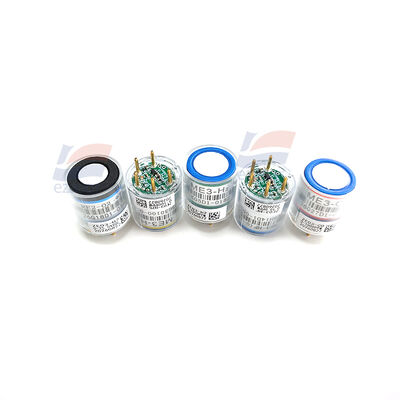

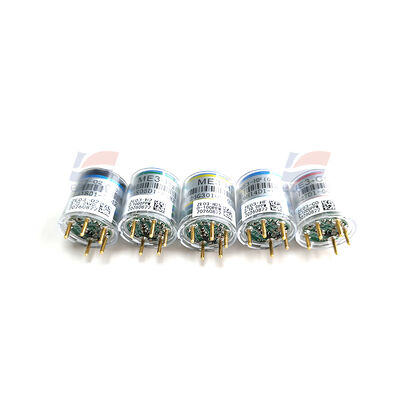

YJJ ZE03‑HF フッ化水素センサーモジュール 0‑10ppm HF UART‑TTL & アナログ出力

製品説明:

YJJ ZE03‐HF フッ化水素センサーモジュール 0‐10ppm HF UART‐TTL & アナログ出力

特徴:

基本的技術パラメータ

パーマータです

検出ガスHF (水素フッ化物)

測定範囲は0~10ppmです

解像度は0.1ppmです

T90 応答時間 ≤ 90 秒

5V ± 0.1V,稼働電流 < 5mA

デジタル出力 UART-TTL (3.3Vレベル) 9600-8-N-1 アクティブレポート/質問と答えモード

0~3Vの線形電圧出力 集中電圧1対1の対応

温度補償 内部温度センサー 固有ソフトウェアが自動的に温度補償を行います

作業環境 -20〜50°C 15〜90%RH 凝縮を厳格に禁止します

貯蔵条件 -20~50°C 30~70%の温度です

平均寿命は2年 (空気環境では)

大きさは Φ23.5mm × 24.5mm

ピン定義 (ZE03シリーズ標準ピンと同じ5ピン)

ピン 定義 説明

このビデオは,

VCC 電力供給 DC5V

GND パワーグラウンド 共通点

TXD モジュールトランスミッション マイクロコントローラーのRXに接続します (レベル3V,5VIOへの直接接続は禁止)

RXD モジュールの受信 マイクロコントローラーのTXに接続します

VO アナログ電圧出力 0-3V アナログ信号

出力説明

1. UARTシリアルポート (好ましい) **: HF濃度 (小数点),モジュール温度,故障状態を直接出力します.コマンド読み取りとアドレス修正をサポートします.レベル3.3V,5Vのマイクロコントローラーはレベル変換を行う必要があります..

2. **アナログVO出力**: 0-10ppmに比例する0-3V;アナログ出力の精度はシリアルポートよりも弱で,簡単な収集に適しています.

応用シナリオ

- 化学および半導体エッチングプロセスにおけるHF漏洩の監視

- 金属,電圧塗装,酸洗浄工場における有毒HFガスの検出

- 廃棄物ガス処理および危険な化学薬品工場における固定送信機と携帯検出器

- PLC,工業制御装置,ガスアラームのための二次開発統合
