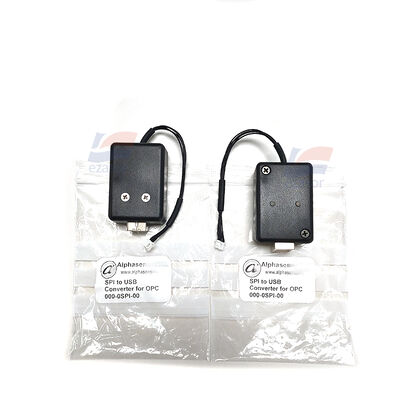

OPC‐N3 塵モニタリングと実験室測定のためのYJJ USB‐SPI変換モジュール

製品説明:

YJJ USB-SPI変換モジュール OPC-N3 塵モニタリング&ラボ測定

特徴:

OPC-N3 光学粒子計 (USB-SPIコンバーター付き)

パラメータ説明:

原則:レーザー光散乱光粒子カウンター;USB-SPIコンバータは,PC側でUSBからSPIへの変換を実現し,OPC-N3センサーからのSPIデータを直接読み取ります

OPC-N3センサーの基本パラメータ

モデル OPC-N3

検出原理 レーザー光の散乱 単粒子の数える レベル1の安全レーザー

粒子の大きさ検出範囲 0.35 - 40μm (球体等価粒子の大きさ)

24個の粒子の大きさ分類チャンネル 粒子の大きさ分布ヒストグラム

PM1とPM2を表示します5PM425, PM10質量濃度

マックスマスの濃度 2000μg/m3

粒子の最大数速度は1秒間に1万粒です

試料流量 総流量5.5L/分 試料流量220ml/分

電源の電圧 DC4.8〜5.2V (典型的な5V)

動作電流 測定モード 175mA 待機状態 <50mA

内部温度と湿度補償センサー

SPIモード1 (3.3V ロジック) マイクロUSB マイクロSDローカルCSVストレージをサポートします

作業温度 -10°C ~ +50°C

湿度 0%~95% 凝縮が不要

物理的な寸法 75mm × 60mm × 63.5mm

体重は105グラムです

保証 24ヶ月

USB-SPI変換器 (アダプタ付き) 記述

> 機能: SPIへのコンピュータUSBインターフェース,直接OPC-N3からのSPIデータを読み取り,MCU単片チップ開発の必要性をなくす

1インターフェース:USB20; SPI信号:SCK,MOSI,MISO,CS,GND;SPIモード1,OPC-N3通信タイミングに対応する

2. IOレベル: 3.3V論理レベル,OPC-N3 SPI インターフェースと互換性

3電力供給:OPC-N3は,非正常なファンとレーザーを引き起こす不足の電源を避けるために,独立した5V電源を必要とします.

4ソフトウェア: PC ホストコンピュータはヒストグラム,PM濃度,温度,湿度データを読みます

主要な特徴

1. 24チャネル粒子サイズグレード,完全な粒子サイズ分布を出力することができます,PM質量値だけでなく,花粉のような大きな粒子を検出することができます

2. 複雑な屋外環境に適した,内蔵温度と湿度補償; SDカードオフラインのレコーディングをサポート

3USB-SPIコンバーターと組み合わせると,PCは直接データを収集し,迅速にスキーム評価と実験室のテストを行います.

4工業用,高汚染都市,建設現場の塵,大気環境監視に適しています.

典型的な応用シナリオ

都市における空気の質のモニタリング 建設現場の塵のモニタリング 大気調査サンプル採取 粉末/アレルゲンモニタリング 産業公園の微粒物モニタリング環境監視局室内・室外空気の品質モニタリング機器の開発

仕様:
