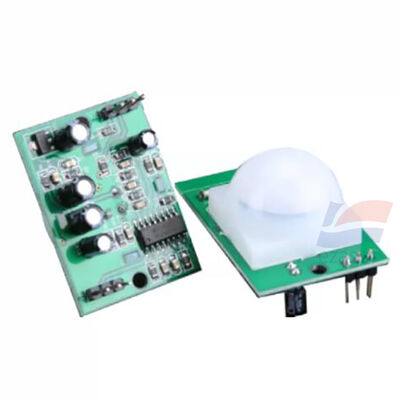

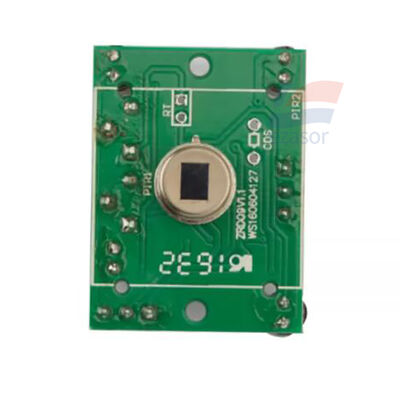

YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用

認証
中国 ShenzhenYijiajie Electronic Co., Ltd. 認証
中国 ShenzhenYijiajie Electronic Co., Ltd. 認証
オンラインです

YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用

YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用
YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用 YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用

大画像 :  YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用

商品の詳細:
起源の場所: 中国
ブランド名: YJJ
モデル番号: ZRD-09
お支払配送条件:
最小注文数量: 1
価格: 交渉可能
パッケージの詳細: ボックスパック
受渡し時間: 5~8日
支払条件: L/C、D/A、D/P、T/T、、
供給の能力: 2200

YJJ ZRD-09 熱電赤外線検出モジュール 4~8m 室内人体検知用

説明
検出の波長: 5~14μm 誘導距離: 4-8m
誘導角: 100° 出力レベル: ハイレベル3V
遅れ時間: 3~300秒 ロックアウト時間: デフォルトは4秒
供給電圧: DC5V~20V 静電流: ≤ 65 μA @ 5V
ハイライト:

熱電赤外線検出モジュール

,

人体検知センサー

,

室内赤外線センサー 4~8m

製品説明:

YJJ ZRD-09 熱電赤外線 PIRモーションセンサーモジュール 5~20V 広電圧調整可能遅延 人体検知ライト用



特徴:

ZRD09 (ZRD-09) サーモパイル赤外線 PIRセンサーモジュール パラメータ説明

原理: サーモパイル効果、統合PIR感応素子 + 専用信号処理チップ + フレネルレンズ、**アナログレベル出力**、人体移動検知、広電圧供給、2つのトリガーモードをサポート、内蔵光感応制御予約回路、主に人体検知ライト、セキュリティアラームに使用

コア検知パラメータ

- 検知波長: 5~14 μm (人体赤外線帯)
- 検知距離: 4~8m (調整可能、フレネルレンズに依存)
- 検知角度: 100° (レンズにより決定)
- 出力レベル: ハイレベル 3V、ローレベル 0V
- 遅延時間: 3~300秒調整可能 (人体が離れた後に信号が維持される時間)
- ロックアウト時間: デフォルト4秒 (トリガー後4秒、誤トリガー防止)
- トリガーモード: **繰り返しトリガー / 非繰り返しトリガー (ピン構成で選択)**

電気パラメータ

- 電源電圧: **DC 5V ~ 20V** (広電圧)
- 静止電流: ≤ 65μA @ 5V、低消費電力
- 出力タイプ: ハイレベルおよびローレベル (TTL互換)

環境および機械パラメータ

- 動作温度: **-10℃ ~ +70℃**
- 寸法: 32 × 24 × 24 mm
- フレネルレンズ: デフォルト直径23mm
- 動作湿度: 15~90% RH (結露なきこと)

製品の特徴

1. 5~20Vの広電圧範囲供給、DC電源およびアダプター電源シナリオに適しています
2. 2つのトリガーモードが利用可能で、異なる製品のロジック要件を満たします
3. 遅延時間を調整可能で、誘導灯や自動スイッチなどのシナリオに適しています
4. 予約された光感応制御回路 (オプション、工場出荷時には光感応抵抗ははんだ付けされていません)、日中は非トリガー、夜間は検知を可能にします
5. フレネルレンズを装備した統合モジュールで、直接組み立てて使用でき、開発が簡単です
6. 低静止電流で、デバイス全体の消費電力を削減します

典型的なアプリケーション

1. 人体検知ライト、検知スイッチ、廊下検知照明
2. 赤外線侵入警報装置、セキュリティ人体検知機器
3. スマートホーム、IoT人体検知端末
4. 自動ドア、自動家電検知制御
5. 人体検知玩具、産業オートメーション人体検知



仕様:

電源電圧 DC 5V ~ 20V
静止電流 ≤ 65μA @ 5V
出力タイプ ハイレベルおよびローレベル
ハイパスカットオフ周波数 FHPF 0.4Hz
ローパスカットオフ周波数 FLPF 7Hz
