商品の詳細:
|
| 供給電圧: | DC2.2V~5.0V | 静的消費電力: | 低電力設計 |
|---|---|---|---|
| 出力信号: | TTLデジタルレベル出力 | ロックアウト時間: | 2.0s |
| 出力遅延ONTIME: | 2~3600秒 | 検出の波長: | 8~14μm |
| 検知範囲: | 2~10m | トリガー条件: | 人間の動き |
| ハイライト: | デジタルPIR焦電センサー,人体検知器(警報用),侵入警報システムセンサー |
||
製品説明:

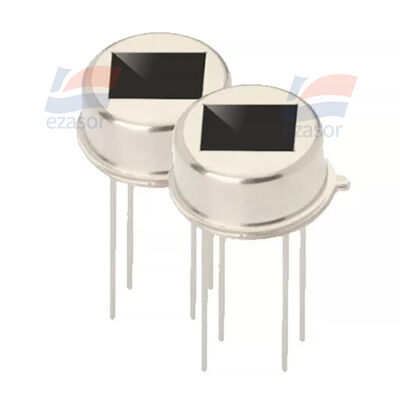

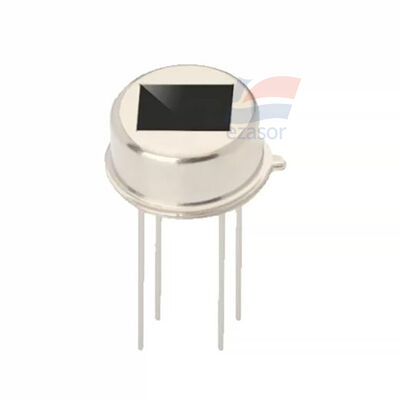

侵入警報システム用YJJ RDA224-FデジタルPIR焦電赤外線センサー人体検出器
特徴:
RDA224-Fデジタル熱発光赤外線PIRセンサー
パラメータ説明
原理: 熱発光効果、**感応素子+デジタル信号処理チップ**を統合した赤外線人体検知センサーで、直接デジタルTTLレベルを出力します。外部演算増幅回路は不要です。フレネルレンズと組み合わせて人体の動きを検知します。
コア電気パラメータ
- 電源電圧: **2.2V~5.0 VDC**
- 静止時消費電力: 低消費電力設計
- 出力信号: **TTLデジタルレベル出力(RELピン)**
- VOH ≥ 2.7V、VOL ≤ 0.3V(VDD = 3V、IOH = 10mA)
- 信号フィルタリング
- ハイパスカットオフ周波数 FHPF: 0.4Hz
- ローパスカットオフ周波数 FLPF: 7Hz
- ロックアウト時間: 2.0秒(トリガー後2秒間は新しい信号に反応せず、誤トリガー防止)
- 出力遅延 ONTIME: 2~3600秒、16段階の非線形調整可能レベル(ピンで人体検知保持時間を設定可能)
- 検知波長: 人体赤外線 8~14μm
検知性能(フレネルレンズ使用時)
- 検知距離: 2~10m(レンズ選択による)
- 検知角度: フレネルレンズによる
- トリガー条件: 人体の動き、静止した人体はトリガーしません
- 入力アーキテクチャ: 差動信号取得、周囲温度の緩やかな変化による干渉を抑制
ピン定義
1. VDD: 電源正極
2. GND: 電源グラウンド
3. REL: 人体検知トリガー出力ピン(TTL)
4. ONTIME: 遅延時間設定ピン
5. SENS: 感度調整ピン
6. OEN: 有効制御ピン、センサー動作の切り替えが可能
製品の特徴
1. 高精度ADC、差動信号入力、強力な耐干渉能力を内蔵した統合
2. デジタルTTL直接出力、周辺回路を簡略化、マイクロコントローラーで直接読み取り可能
3. 感度と出力遅延時間の両方を設定可能で、さまざまなシナリオに適しています
4. 広電圧供給、低消費電力、バッテリー駆動デバイスに適しています
5. 内蔵フィルタリング、光や温度の緩やかなドリフトなどの干渉源を抑制
典型的なアプリケーション
1. 人体検知ライト、検知スイッチ、スマートホームの人体存在検知
2. セキュリティ赤外線警報システム、侵入検知
3. Internet of Things(IoT)端末、バッテリー駆動ポータブルデバイス
4. 人体検知玩具、家電製品の自動検知制御
5. 産業オートメーションの人体検知
仕様:
| 電源電圧 | 2.2V~5.0 VDC |
| 静止時消費電力 | 低消費電力設計 |
| 出力信号 | TTLデジタルレベル出力(RELピン) |
| ハイパスカットオフ周波数 FHPF | 0.4Hz |
| ローパスカットオフ周波数 FLPF | 7Hz |
![]()
