商品の詳細:
|
| 推奨する刺激 (試験回路を使用): | 10 ± 0.01 Vdc 最大15 Vdc (2) | 電力消費量: | 30mW |
|---|---|---|---|
| 出力電圧切断点: | 50mV @ 650cm2 | ゼロ電圧: | 0.00 ± 1.0 mV |
| ハイライト: | 50mV出力電圧流量センサー,流量センサー 650cm,30mWの電力を消費する流量センサー |
||

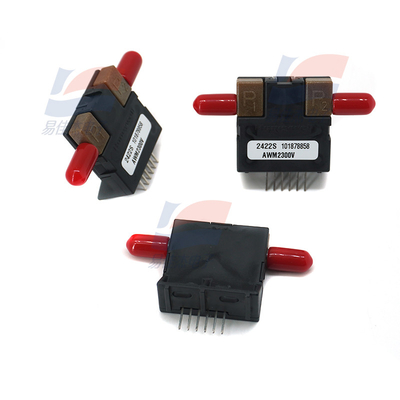

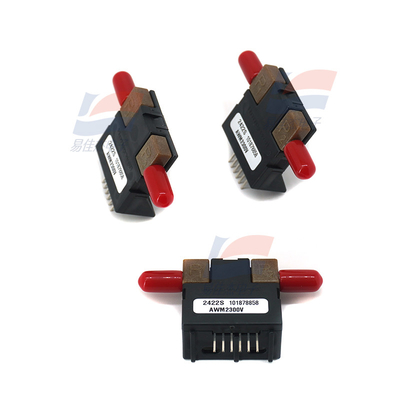

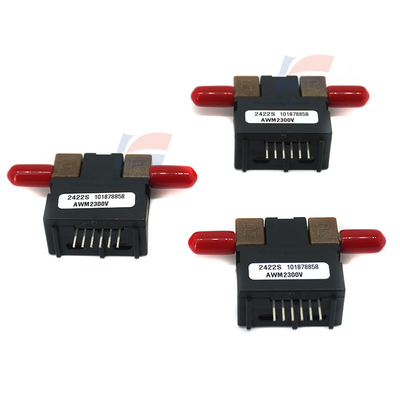

AWM2300V 流量センサー
一般情報:
AWM2000シリーズのマイクロブリッジ質量気流センサーは,2つのウィートストーンブリッジで構成される受動装置で,一つは閉ループヒーター制御,もう一つは双子センサー要素です.図1のヒーター制御装置は,仕様に従って動作する必要があります.図2のセンシングブリッジ供給回路も必要である.図3の微分計器増幅器は,増幅を増加させ,センサー出力に電圧オフセットを導入するために使用することができる.
メディア汚染:
粉塵は,毛孔性金属流量制限器 (AWM2200Vのみ) を塞ぐ効果があります.粉塵の蓄積は,センサーの圧力低下が任意の流量に対して増加することを引き起こします.
検知装置の上流に安価な5ミクロンフィルターを用いることで 塞ぎ込みを防ぐことができます
質量流量対差圧:
マイクロブリッジチップは 熱伝送メカニズムを使用した 質量流感センサーチップです 芯片を通過する質量が増えるほど 熱が伝わりますセンサー内の空気流管の最小直径への主要な流れ経路の直径の比率を減少することによって,主要な流れのサンプル流の検知時に感知範囲を拡大することができます試料の流れを窒息させることで,機械的な手段で逆増幅が得られる.その後,質量流量に比例する差圧を測定することが可能である.差圧が大きいほどより多くの質量が流れます.環境圧力と温度変化による流動メディアの密度の変動は,絶対密度の変化に比例してAWM2200V差圧センサーの出力を変化させる他の質量流量センサーは密度変化の影響を受けない.
溶接説明書 注:
溶接する前に,センサーはPCボードにしっかりと固定されなければなりません. 手による溶接: 1. 直径 3,2 mm (1/8 インチ) の尖端を持つ温度制御溶接鉄を使用します. 2. 400 °C (750 °F) に温度を設定します.端末を最大5秒間押す. 3. Type R フルックスロージンコア溶接剤を使用し,溶接後に手洗いします.
溶接指示,継続した波溶接:
1. 溶接 器 の 温度 を 最大 250 °C に 設定 する. 2. ベルト を 1 分間に 最低 1.54 メートル (5 フィート) の 速度 で 動かす. 3. 掃除 する 時 に 蓋 の 管 の 端 を 切る.
| 繰り返す可能性とヒステレシス最大 | ± 1.0%表示 (3) |
| 応答時間 最大 | 応答時間 最大 |
| 衝撃値 (5滴,6軸のEA) | 100gピーク |
| 圧迫は最大だ | 25psi (5) |
| センサー抵抗 (Pin 2 - Pin 1, Pin 6 - Pin 1) | 5kmくらいだ |
