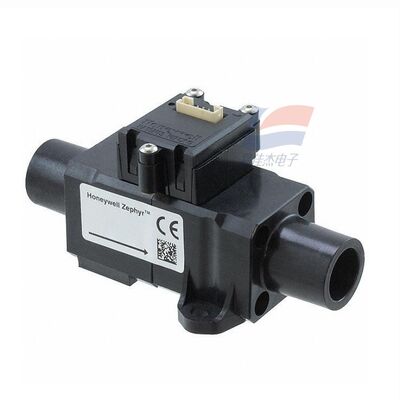

YJJ HAFUHH0050L4AXT MEMS 医療用熱質量流量センサー 0-50SLPM

製品説明：

YJJ HAFUHH0050L4AXT MEMS 医療用熱質量流量センサー 0-50SLPM

特徴：

I. コアパラメータ（25℃、1気圧）

モデル: HAFUHH0050L4AXT

測定媒体：乾燥した清浄な空気・非腐食性ガス

範囲: 0 ～ 50 SLPM (分解能は最大 ±0.05 SLPM)

精度: ±0.5% FS (フルスケール)、±0.5% 読み取り値

再現性: ±0.1% FS

応答時間: ≤ 1 ms (高速動的測定)

出力インターフェース：I2C（デジタル）、3.3Vレベル

電源電圧: 3 ～ 10 VDC (通常 3.3/5 V)

消費電力: 静的約 25 mW、最大 ≤ 60 mW

動作温度: -20℃ ～ +70℃。中補正 0℃～+50℃

耐圧: 最大 60 psi (約 4 bar)

インターフェースサイズ: 22 mm 円錐形オスコネクタ (空気圧クイックコネクト)

パッケージ: 6 ピン SIP コネクタ、難燃性熱可塑性プラスチックハウジング

寿命: >5 年 (通常動作)、RoHS 準拠

II.動作原理

MEMS サーマル マイクロブリッジ テクノロジーを使用:

チップには絶縁された加熱抵抗器と上流および下流の温度検知抵抗器が含まれています。

空気の流れは熱を奪い、上流と下流の温度差は質量流量に比例します。

ASIC チップは温度補償、線形化、デジタル化を完了し、I2C 信号を出力します。

温度/圧力変動の影響を受けずに質量流量を直接測定します。

Ⅲ．主な用途

医療機器: 人工呼吸器、麻酔器、肺機能機器の酸素/空気流の精密制御。

産業オートメーション: ガス比率調整、溶接シールドガス、漏れ検出装置、ガス質量流量監視。

環境モニタリング: 空気サンプリングポンプの流量校正、ガス分析器の流量の安定性。

家電製品 / 新鮮な空気: ハイエンドの新鮮な空気システム、閉ループ風量制御を備えた空気清浄機。

研究機器: 実験用ガスパイプライン、精密空気圧機器の流量測定。
