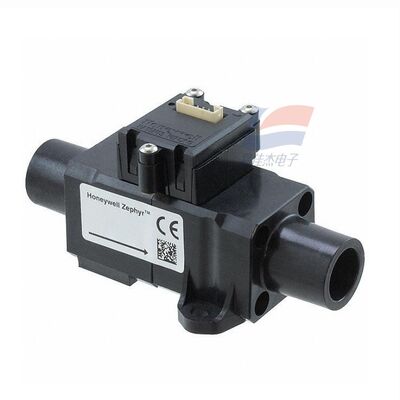

YJJ HAFUHT0050L4AXT MEMS 医療・産業用用熱質量流量センサー 0-50SLPM

製品説明：

YJJ HAFUHT0050L4AXT MEMS 熱質量流量センサー 0-50SLPM 医療/産業用アプリケーション用

特徴：

I. コアパラメータ（25℃、1気圧）

モデル: HAFUHT0050L4AXT

測定媒体：乾燥した清浄な空気・非腐食性ガス

範囲: 0 ～ 50 SLPM (標準リットル/分)

精度: ±0.5% FS (フルスケール)

解像度: 最小 0.002 SLPM

応答時間: ≤1 ms (高速動的測定)

出力インターフェース: I2C (デジタル)、スレーブアドレス 0x49、3.3V レベル

電源電圧: 3 ～ 10 VDC (標準 3.3/5 V)

消費電力: 静的約 25 mW、最大 ≤ 60 mW

動作温度: -20℃ ～ +70℃。中補正 0℃～+50℃

耐圧：最大60 psi（約4バール）

インターフェイスサイズ: G3/8 雌ネジ (ISO 1179)、ISO 5356 コネクタと互換性あり

パッケージ: 6 ピン SIP コネクタ、難燃性熱可塑性プラスチックハウジング

寿命: >5 年 (通常動作)、RoHS 準拠

II.モデルの解釈 (HAFUHT0050L4AXT)

HAF：ゼファーシリーズ

U：汎用

HT: 高精度 + ネジ式インターフェイス (HH のクイック挿入とは異なります)

0050: フルスケール 50 SLPM

L4: I2C 出力、G3/8 スレッドポート

AXT: 標準構成、特別なオプションなし

Ⅲ．動作原理

MEMSサーマルマイクロブリッジ技術を使用:

チップには絶縁された加熱抵抗器と上流および下流の温度センサーが備わっています。

空気流は熱を奪い、上流と下流の温度差は質量流量に比例します。

ASIC チップは温度補償、線形化、デジタル化を完了し、I2C 信号を出力します。

温度/圧力変動の影響を受けずに質量流量を直接測定します。

IV.主な用途

医療機器: 人工呼吸器、麻酔器、正確な酸素/空気流量制御用の肺機能計。

産業オートメーション: ガス混合、溶接シールドガス、漏れ検出装置、ガス質量流量監視。

環境モニタリング: 空気サンプリングポンプの流量校正、ガス分析器の流量の安定性。

家電製品 / 新鮮な空気: ハイエンドの新鮮な空気システム、空気量の閉ループ制御用の空気清浄機。

研究機器: 実験用ガスパイプライン、精密空気圧機器の流量測定。
